Центробежный крышный вентилятор

DRD V 56/6

Номер артикула: 0073.0069
Центробежный крышный вентилятор, вертикальный выброс, номинальная мощность 0,55 кВт, трехфазный ток
Примеры применения: Производственное помещение, Производственные помещения, Торговое помещение, Промышленный цех
Технический паспорт продукта
DRD V 56/6 IM0020565.PNG Центробежный крышный вентилятор, вертикальный выброс, номинальная мощность 0,55 кВт, трехфазный ток
Назад
  • В памятку
DRD V 50/4
DRD V 56/6
DRD V 63/6
DRD V 75/6
DRD V 80/6
DRD V 90/6

Характеристика

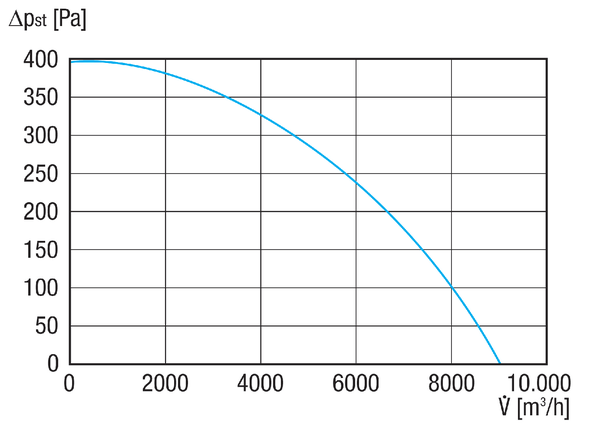

DRD V 56/6 - Характеристика

Габаритный чертеж

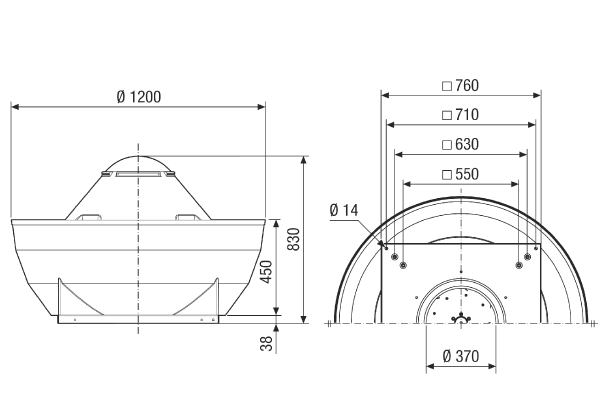

DRD V 56/6 - Габаритный чертеж [мм]

Технические данные

DRD V 56/6 - Технические данные

Артикул DRD V 56/6
Объёмный расход 9.032 м³/ч
Скорость вращения 970 1/мин
Тип крыльчатки центробежный
Регулируемая скорость вращения ✔
Возможность реверса −
Вид напряжения Трёхфазный ток
Напряжение питания 400 В
Сетевая частота 50 Гц
Номинальная мощность 550 Вт
Iном 1,7 А
Степень защиты IP 55
Тепловой класс F
Переключение числа полюсов −
Место установки Крыша
Позиция вертикальный
Материал корпуса Листовая сталь, оцинкованная
Материал крыльчатки Листовая сталь, оцинкованная
Цвет серого цвета
Вес 76 кг
Масса с упаковкой 82 кг
Типоразмер 560
Ширина 1.200 мм
Высота 830 мм
Глубина 1.200 мм
Ширина с упаковкой 1.300 мм
Высота с упаковкой 1.485 мм
Глубина с упаковкой 1.300 мм
Температура транспортирующей среды при IMax -20 °C до 80 °C
PTC DIN 44082 M 100
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799730699
Номер артикула 0073.0069

63 Гц

125 Гц

250 Гц

500 Гц

1 кГц

2 кГц

4 кГц

8 кГц

Всего

LWA5, S5 (дБ(А))

53

77

76

76

75

78

70

64

84

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

Принадлежности

DRD V 56/6 - Принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Заслонка VK v 45 Новинка 0073.0629 по запросу
  • В памятку
Защитная решётка SGRI v 45 Новинка 0073.0659 по запросу
  • В памятку
Эластичный соединительный штуцер ELI v 45 Новинка 0073.0698 по запросу
  • В памятку
Контрфланец GFI v 45 Новинка 0073.0714 по запросу
  • В памятку
Контрштуцер GSI v 45 Новинка 0073.0725 по запросу
  • В памятку
Всасывающее сопло ADI v 45 Новинка 0073.0680 по запросу
  • В памятку
Трубный шумоглушитель RSI 45/1000 Новинка 0073.0638 по запросу
  • В памятку
Трубный шумоглушитель RSI 45/1500 Новинка 0073.0639 по запросу
  • В памятку
Трубный шумоглушитель RSI 45/2000 Новинка 0073.0640 по запросу
  • В памятку
Трубный шумоглушитель RSKI 45/1000 Новинка 0073.0650 по запросу
  • В памятку
Трубный шумоглушитель RSKI 45/1500 Новинка 0073.0651 по запросу
  • В памятку
Трубный шумоглушитель RSKI 45/2000 Новинка 0073.0652 по запросу
  • В памятку
Цокольный шумоглушитель SDVI v 50-56 Новинка 0073.0614 по запросу
  • В памятку
Основной, ремонтный выключатель HS 3 0157.0736 по запросу
  • В памятку
Защитное терморезисторное реле TMS 0157.0992 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
Преобразователь частоты MFU 1 0157.1214 по запросу
  • В памятку
Термостат TH 10 0157.0764 по запросу
  • В памятку
Термостат TH 16 0157.0748 по запросу
  • В памятку
Изолированный крышный цоколь для плоских крыш SOFI v 50-56 Новинка 0073.0619 по запросу
  • В памятку
Фланцевая пластина FPL v 50-56 Новинка 0073.0624 по запросу
  • В памятку

Описание изделия

Описаниеизделия

DRD V 56/6

Краткая информация

Центробежный крышный вентилятор, вертикальный выброс, номинальная мощность 0,55 кВт, трехфазный ток

Описание изделия

Характеристики

  • Центробежный крышный вентилятор для прямой или канальной вытяжной вентиляции коммерческих и промышленных зданий.
  • Вертикальный выброс.
  • Низкий уровень шума.
  • Корпус из оцинкованной листовой стали.
  • Пластмассовый погодозащитный кожух.
  • Двигатель за пределами воздушного потока.
  • Подходит для температурных диапазонов от -20 °C до + 80 °C.
  • Прочные транспортировочные проушины позволяют производить погрузку краном.

Двигатель

  • Электродвигатель трехфазного тока.
  • Степень защиты IP 55.
  • Двигатель IE3.
  • Режим работы S1 (непрерывный режим работы).
  • Регулируемая скорость вращения с преобразователем частоты.
  • Допустимый частотный диапазон при регулировании скорости вращения с преобразователем частоты 20—50 Гц.
  • Температура двигателя вентилятора контролируется с помощью терморезисторов. Терморезисторы должны быть подключены к пусковой системе, которая постоянно отключает вентилятор от электросети при повышенных температурах.

Электрическое присоединение

  • Присоединение в клеммной коробке на двигателе.

Специальные исполнения

  • По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:
    • Исполнения с рабочей частотой для 60 Гц.

Содержание

Схемы подключения

DRD V 56/6 - Схемы подключения
