Вентилятор для небольших помещений

ECA 150 ipro KRC

Номер артикула: 0084.0093
Двухступенчатый вентилятор для небольших помещений, DN 150, с внутренней электрически управляемой заслонкой и... больше информации
Примеры применения: Многоквартирный дом, Коттедж, Квартира в многоэтажном доме, Торговое помещение, Офис
Технический паспорт продукта
ECA 150 ipro KRC IM0014539.PNG Двухступенчатый вентилятор для небольших помещений, DN 150, с внутренней электрически управляемой заслонкой и радиоприемником, режим ведущего и ведомого доступен только в не комбинированных системах, т.е. только с приборами ECA 150 ipro ...RC... !
ECA 150 ipro KRC IM0007250.PNG Двухступенчатый вентилятор для небольших помещений, DN 150, с внутренней электрически управляемой заслонкой и радиоприемником, режим ведущего и ведомого доступен только в не комбинированных системах, т.е. только с приборами ECA 150 ipro ...RC... !
ECA 150 ipro KRC IM0017899.PNG Двухступенчатый вентилятор для небольших помещений, DN 150, с внутренней электрически управляемой заслонкой и радиоприемником, режим ведущего и ведомого доступен только в не комбинированных системах, т.е. только с приборами ECA 150 ipro ...RC... !
ECA 150 ipro KRC IM0013942.PNG Двухступенчатый вентилятор для небольших помещений, DN 150, с внутренней электрически управляемой заслонкой и радиоприемником, режим ведущего и ведомого доступен только в не комбинированных системах, т.е. только с приборами ECA 150 ipro ...RC... !
Назад
  • В памятку
ECA 150 ipro RC
ECA 150 ipro RCH
ECA 150 ipro KRC
ECA 150 ipro KRCH

Характеристика

ECA 150 ipro KRC - Характеристика

  1. Уровень мощности 1
  2. Уровень мощности 2

Габаритный чертеж

ECA 150 ipro KRC - Габаритный чертеж [мм]

  1. Кабельный ввод для скрытого монтажа соединений
  2. Кабельный ввод для настенного монтажа соединений

Технические данные

ECA 150 ipro KRC - Технические данные

Артикул ECA 150 ipro KRC
Исполнение Радиоприемник
Объёмный расход 200 м³/ч / 250 м³/ч
Скорость вращения 1.672 1/мин / 2.189 1/мин
Регулируемая скорость вращения −
Возможность реверса −
SEC average -10,62 kWh/(m²*a)
Вид напряжения Однофазный ток
Напряжение питания 230 В
Сетевая частота 50 Гц
Номинальная мощность 18 Вт / 22 Вт
Iмакс 0,11 А
Степень защиты IP X5
Подключение к сети 3 x 1,5 мм2
Место установки Потолок / Стена
Вид монтажа Настенный монтаж
Позиция произвольно
Материал Пластмасса
Цвет обычный белый - типа RAL 9016
Вес 1,69 кг
Масса с упаковкой 1,96 кг
Заслонка встроен
Вид заслонки электрический
Номинальный диаметр 150 мм
Ширина 228 мм
Высота 228 мм
Глубина 189,3 мм
Ширина с упаковкой 235 мм
Высота с упаковкой 235 мм
Глубина с упаковкой 200 мм
Температура транспортирующей среды при IMax 40 °C
Уровень звукового давления 33 дБ(А) / 40 дБ(А) / Расстояние 3 м, предпосылки свободного пространства
Упаковочный комплект 1 штук
Ассортимент A
GTIN (EAN) 4012799840930
Номер артикула 0084.0093

Принадлежности / Запчасти

ECA 150 ipro KRC - Принадлежности / Запчасти

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Радиовыключатель DS RC 0157.0832 по запросу
  • В памятку
Распорная рамка ECA15-EMA16 0092.0251 по запросу
  • В памятку
Вентиляционный контроллер RLS RC Больше не поставляется 0157.0849 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Ввод через крышу DF - - -
Крышная черепица DP - - -
Крепежная скоба BS - - -
Решетка защиты от дождя RG - - -
Крышная черепица DP - - -
Приточный элемент ALD 10 0152.0054 по запросу
  • В памятку
Приточный элемент ALD 125 Выходной товар 0152.0067 по запросу
  • В памятку
Приточный элемент ALD 125 VA Остающийся запас 0152.0068 по запросу
  • В памятку
Комплект дооснащения ALD 125 A 0152.0094 по запросу
  • В памятку
Комплект дооснащения ALD 125 ZLV 80 dB A-Set 0152.0096 по запросу
  • В памятку
Приточный элемент ALD 160 Остающийся запас 0152.0069 по запросу
  • В памятку
Приточный элемент ALD 160 VA Выходной товар 0152.0070 по запросу
  • В памятку
Комплект дооснащения ALD 160 A 0152.0095 по запросу
  • В памятку
Комплект дооснащения ALD 160 ZLV 80 dBPlus A-Set 0152.0097 по запросу
  • В памятку
Оконный клапан — внутренняя секция AL-dB 450-IS 0059.0224 по запросу
  • В памятку
Оконный клапан — внутренняя секция AL-dB 800-I 0059.0267 по запросу
  • В памятку
Заслонка AP 150/1 0059.0996 по запросу
  • В памятку
Наружная решётка SG 150/1 0059.0997 по запросу
  • В памятку
Стенная втулка WH 150 0059.1050 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 30 белая 0151.0123 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 45 белая 0151.0126 по запросу
  • В памятку
Алюминиевая гибкая труба AFR 150 0055.0093 по запросу
  • В памятку
Заслонка AP 150 Больше не поставляется 0059.0952 по запросу
  • В памятку
Наружная решётка SG 15 Больше не поставляется 0059.0904 по запросу
  • В памятку
Приточный элемент ALD 10 T Больше не поставляется 0152.0055 по запросу
  • В памятку
Приточный элемент ZE 45 F белая Больше не поставляется 0152.0044 по запросу
  • В памятку

Запчасти

Тип изделия Название Арт.№ Цена*(Евро) Действие
Крышка ABD ECA 150 ipro 1 E059.1502.9001 по запросу
  • В памятку
Крышка электроники ABDE ECA 150 ipro 1 E059.1510.0001 по запросу
  • В памятку
Рамка с заслонкой KR ECA 150 ipro E059.1503.9100 по запросу
  • В памятку
Плата PL ECA 150 ipro RC E101.1412.0001 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ECA 150 ipro KRC

Краткая информация

Двухступенчатый вентилятор для небольших помещений, DN 150, с внутренней электрически управляемой заслонкой и радиоприемником, режим ведущего и ведомого доступен только в не комбинированных системах, т.е. только с приборами ECA 150 ipro ...RC... !

Описание изделия

Исполнение с радиоприемником

  • Со встроенным радиоприемником 868 МГц.
  • Включение/выключение с помощью радиовыключателя DS RC или отдельной системы управления RLS RC.
  • Выбрать одну из двух скоростей вращения можно либо с помощью радиовыключателя, либо с помощью системы управления.
  • Скрытое всасывание, с внутренней электрически управляемой заслонкой.
  • Нерегулируемая скорость вращения.

Характеристики

  • Радиоуправляемый вентилятор для системы вытяжной вентиляции MAICOsmart со встроенным радиоприемником 868 MГц по технологии EnOcean.
  • Вентилятор может использоваться с двойным переключателем с балансирным рычажком (DS RC) (не требуется прокладывать кабель между переключателем и вентилятором).
  • Вентилятор может устанавливаться в системе "ведущий-ведомый" с другими устройствами ECA 150 ipro RC/RCH/KRC/KRCH (требуется RLS RC). ECA 150 ipro RC/RCH/KRC/KRCH нельзя комбинировать с ECA 100 ipro RC/RCH или ER 100 RC .
  • Два уровня мощности.
  • Скрытое всасывание через элегантную крышку.
  • Для вытяжной вентиляции.
  • С сертификатом VDE GS.
  • Степень защиты IP X5 для безопасности в ванной.
  • Класс защиты II.
  • Цвет обычный белый – типа RAL 9016.
  • Корпус из ударопрочной пластмассы.

Двигатель

  • Энергосберегающий надежный двигатель с подшипниками, не требует обслуживания.
  • Предназначен для непрерывного режима работы.

Инструкции по монтажу

  • Простой монтаж, так как крышка легко снимается с помощью инструмента.
  • Совместим с предыдущими моделями ECA DN 150, так как крепежные отверстия и кабельный ввод расположены одинаково (скрытый монтаж).

Электрическое подключение

  • Электрическое присоединение при скрытом монтаже.

Указание по безопасности

  • Вентиляторы имеют степень защиты IP X5 и благодаря этому могут устанавливаться на участке 1 согласно DIN VDE 0100-701.
  • Подробные данные см. в указаниях по проектированию в разделе "Вентиляторы для небольших помещений".

Содержание

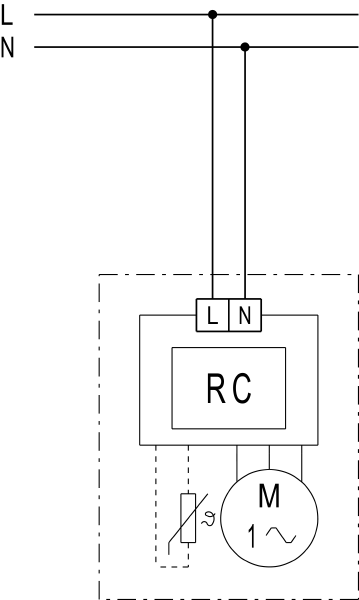

Схемы подключения

ECA 150 ipro KRC - Схемы подключения
