Центробежный крышный вентилятор

EHD 25/2 EC

Номер артикула: 0073.0594
Крышный минивентилятор для частного или промышленного применения, DN 250, объемный расход 911 м³/ч, двигатель... больше информации
Примеры применения: Теплица, Гараж, Строительный вагончик, Офис
Технический паспорт продукта
EHD 25/2 EC IM0009405.PNG Крышный минивентилятор для частного или промышленного применения, DN 250, объемный расход 911 м³/ч, двигатель с технологией EC
Назад
  • В памятку
EHD 10/2 EC
EHD 12/2 EC
EHD 15/2 EC
EHD 16/2 EC
EHD 20/2 EC
EHD 25/2 EC

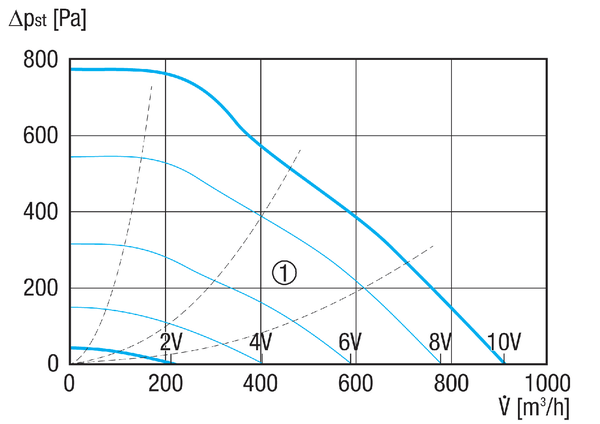

Характеристика

EHD 25/2 EC - Характеристика

  1. Вспомогательные графические характеристики управляющего напряжения 2-10 В

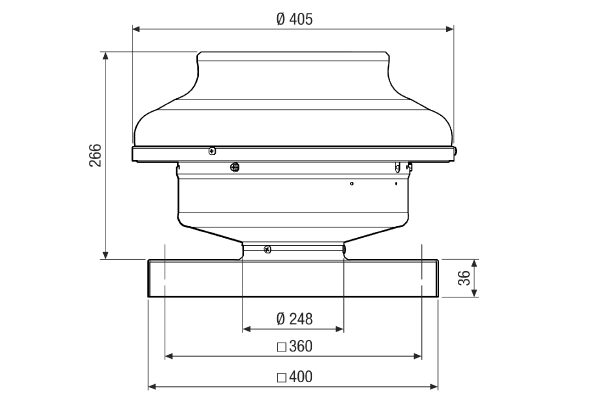

Габаритный чертеж

EHD 25/2 EC - Габаритный чертеж [мм]

Технические данные

EHD 25/2 EC - Технические данные

Артикул EHD 25/2 EC
Объёмный расход 911 м³/ч
Скорость вращения 3.395 1/мин
Тип крыльчатки центробежный
Регулируемая скорость вращения ✔
Возможность реверса −
Вид напряжения Однофазный ток
Напряжение питания 230 В
Сетевая частота 50 Гц / 60 Гц
Номинальная мощность 172 Вт
Iмакс 0,77 А
Степень защиты IP X5
Тепловой класс F
Переключение числа полюсов −
Подключение к сети 3 x 1,5 мм2
Место установки Крыша
Позиция вертикальный
Материал Листовая сталь, оцинкованная
Цвет серебряный
Вес 7,8 кг
Масса с упаковкой 7,5 кг
Номинальный диаметр 250 мм
Ширина 405 мм
Высота 405 мм
Глубина 302 мм
Ширина с упаковкой 435 мм
Высота с упаковкой 415 мм
Глубина с упаковкой 340 мм
Температура транспортирующей среды при IMax -20 °C до 60 °C
Уровень звукового давления 49 дБ(А) / Расстояние 3 м, предпосылки свободного пространства
Упаковочный комплект 1 штук
Ассортимент E
GTIN (EAN) 4012799735946
Номер артикула 0073.0594

63 Гц

125 Гц

250 Гц

500 Гц

1 кГц

2 кГц

4 кГц

8 кГц

Всего

LWA5, S2 (дБ(А))

–

17

29

31

32

21

0

0

42

LWA5, S4 (дБ(А))

–

30

41

44

49

47

37

18

59

LWA5, S6 (дБ(А))

–

38

49

52

57

56

56

39

67

LWA5, S8 (дБ(А))

–

40

55

60

62

63

57

54

74

LWA5, S10 (дБ(А))

–

45

59

64

67

67

63

66

78

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

Принадлежности / Принадлежности для

EHD 25/2 EC - Принадлежности / Принадлежности для

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Автоматический обратный клапан AVM 25 0093.0007 по запросу
  • В памятку
Защитная решётка SGR 25 0150.0127 по запросу
  • В памятку
Основной, ремонтный выключатель HS 3 0157.0736 по запросу
  • В памятку
Потенциометр ST EC 010 0157.0110 по запросу
  • В памятку
Потенциометр ST EC 230 0157.0109 по запросу
  • В памятку
Потенциометр ST EC 3 0157.0111 по запросу
  • В памятку
Реле выбега NRS 10 0157.0805 по запросу
  • В памятку
Таймер ZS 4 0157.0088 по запросу
  • В памятку
Термостат THR 10-1 0157.0191 по запросу
  • В памятку
Термостат TH 10 0157.0764 по запросу
  • В памятку
Термостат TH 16 0157.0748 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Термостат THR 10 Больше не поставляется 0157.0774 по запросу
  • В памятку
Система регулирования давления и температуры EAT EC Больше не поставляется 0157.0119 по запросу
  • В памятку

относится к общим принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Элемент вытяжной вентиляции для настенного монтажа, противопожарная защита Элементы вытяжной вентиляции для настенного монтажа, противопожарная защита Centro-APB - - -
Вытяжной элемент Элементы вытяжной вентиляции Centro - - -

Описание изделия

Описаниеизделия

EHD 25/2 EC

Краткая информация

Крышный минивентилятор для частного или промышленного применения, DN 250, объемный расход 911 м³/ч, двигатель с технологией EC

Описание изделия

Характеристики

  • Крышный вентилятор с исключительно компактными размерами экономит место.
  • Для вытяжной вентиляции.
  • Корпус красивой формы из оцинкованного стального листа с порошковым покрытием.
  • Алюминиевая крышка.
  • Крышка легко снимается для очистки.
  • Защитная решетка с покрытием.
  • Центробежная крыльчатка с изогнутыми назад лопастями.
  • Степень защиты IP Х5.

Двигатель

  • Высокоэффективный двигатель EC.
  • Плавная регулируемая скорость вращения.
  • Предназначен для непрерывного режима работы.
  • Надежный двигатель с подшипниками, не требует обслуживания.

Указания по монтажу

  • Благодаря небольшому весу EHD для его транспортировки на крышу не нужен кран или грузовой лифт.

Электрическое присоединение

  • Присоединение к клеммнику внутри корпуса.

Указания по безопасности

  • Перед вводом в эксплуатацию вентилятора со свободным отсасыванием необходимо обеспечить защиту от прикосновения к рабочему колесу согласно DIN EN ISO 13857.

Содержание

Схемы подключения

EHD 25/2 EC - Схемы подключения

Регулируемая скорость


Скорость регулируется с помощью потенциометра


Максимальная скорость
