Характеристика

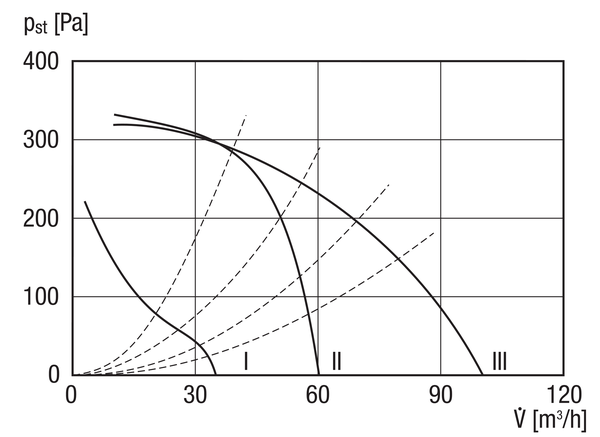

ER 100 RC - Характеристика

Габаритный чертеж

ER 100 RC - Габаритный чертеж [мм]

Вентиляторный узел ER с корпусом скрытого монтажа ER-UP/G или ER-UPD

ER 100 RC - Габаритный чертеж [мм]

Вентиляторный узел ER с корпусом скрытого монтажа ER-UP/G или ER-UPD и двухкомнатным присоединением

Технические данные

ER 100 RC - Технические данные

Технические данные

Артикул	ER 100 RC
Исполнение	Радиоприемник
Объёмный расход	35 м³/ч / 60 м³/ч / 100 м³/ч
Скорость вращения	850 1/мин / 1.250 1/мин / 1.900 1/мин
Направление воздуха	Вытяжной воздух
Регулируемая скорость вращения	−
SEC average	-6,72 kWh/(m²*a)
Вид напряжения	Однофазный ток
Напряжение питания	230 В
Сетевая частота	50 Гц
Потребляемая мощность	10 Вт / 21 Вт / 29,5 Вт
I_макс	0,1 А / 0,12 А / 0,14 А
Степень защиты	IP X5
Подключение к сети	3 x 1,5 мм²
Место установки	Стена / Потолок
Вид монтажа	Скрытый монтаж
Позиция	вертикальный / горизонтальный
Вид системы	децентрализованный
Материал	Пластмасса
Цвет	обычный белый - типа RAL 9016
Вес	1,5 кг
Масса с упаковкой	1,8 кг
Класс фильтра	ISO Coarse 30 % (G2)
Ширина	250 мм
Высота	250 мм
Глубина	138 мм
Ширина с упаковкой	280 мм
Высота с упаковкой	280 мм
Глубина с упаковкой	150 мм
Температура транспортирующей среды при I_Max	40 °C
Температура окружающей среды	-10 °C до 40 °C
Уровень звукового давления	27 дБ(А) / 36 дБ(А) / 45 дБ(А) / Данные соответствуют DIN 18017-3 (1990) при эквивалентной поглощающей поверхности А_L= 10 м²
Упаковочный комплект	1 штук
Ассортимент	B
GTIN (EAN)	4012799841296
Номер артикула	0084.0129

Уровень звуковой мощности в октавном спектре

	63 Гц	125 Гц	250 Гц	500 Гц	1 кГц	2 кГц	4 кГц	8 кГц	Всего
L_WA7, низкий (дБ(А))	–	–	–	–	–	–	–	–	31
L_WA7, средний (дБ(А))	–	–	–	–	–	–	–	–	40
L_WA7, высокий (дБ(А))	–	–	–	–	–	–	–	–	49

L_WA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

Принадлежности

ER 100 RC - Принадлежности

Специальные принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)
Воздушный фильтр, запасной	ZF 60/100	0093.0331	по запросу
Воздушный фильтр, запасной	ZF 60/100 Комплект	0093.0885	по запросу
Покрывающая рамка	ER-AR	0059.0899	по запросу
Распорная рамка	DR 60/100	0059.0928	по запросу
Звукоизоляционный элемент	ER-SE UP	0192.0678	по запросу
Воздушный фильтр, запасной	ZF 60/100 Больше не поставляется	0093.0680	по запросу

Общие принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)	Действие
Алюминиевая гибкая труба	AFR	-	-	-
Ввод через крышу	DF	-	-	-
Крышная черепица	DP	-	-	-
Крепежная скоба	BS	-	-	-
Решетка защиты от дождя	RG	-	-	-
Крышная черепица	DP	-	-	-
Приточный элемент	ALD 10	0152.0054	по запросу
Приточный элемент	ALD 125 Выходной товар	0152.0067	по запросу
Приточный элемент	ALD 125 VA Остающийся запас	0152.0068	по запросу
Приточный элемент	ALD 160 Остающийся запас	0152.0069	по запросу
Приточный элемент	ALD 160 VA Выходной товар	0152.0070	по запросу
Дверная вентиляционная решётка	MLK 30 белая	0151.0123	по запросу
Дверная вентиляционная решётка	MLK 45 белая	0151.0126	по запросу
Приточный элемент	ALD 10 T Больше не поставляется	0152.0055	по запросу
Приточный элемент	ZE 45 F белая Больше не поставляется	0152.0044	по запросу

Описание изделия

Описаниеизделия

Краткая информация

Name: ER 100 RC
Brand: MAICO
SKU: 0084.0129

Радиоуправляемый вентиляторный узел и крышка с фильтром для установки в корпус скрытого монтажа, объемный расход регулируемый на 35 м³/ч, 60 м³/ч, 100 м³/ч

Описание изделия

Исполнение с радиоприемником

Включение/выключение с помощью радиовыключателя DS RC или отдельной системы управления RLS RC.
Время выбега ок. 15 мин. только при выключении в независимой эксплуатации с радиовыключателем и деактивированным режимом DIN 18017-3.
Выбрать одну из трех скоростей вращения можно либо с помощью радиовыключателя, либо с помощью системы управления.
Нерегулируемая скорость вращения.
Возможность комбинации с системой Wibutler Smart Home.

Характеристики

Радиоуправляемый вентиляторный узел с крышкой и фильтром для вытяжной системы MAICOsmart, с фильтром класса ISO Coarse 30 % (G2) и встроенным радиоприемником 868 МГц на базе технологии EnOcean для установки в корпус для скрытого монтажа.
Вентилятор может устанавливаться в системе "ведущий-ведомый" (требуется RLS RC).
Для вытяжной вентиляции одного или двух помещений с помощью одного вентилятора.
Три уровня мощности: 35 / 60 / 100 м³/ч.
Легкая замена фильтра без инструментов.
Крышка поворачивается на ± 5°, благодаря чему можно выровнять установленный корпус.
Быстрый и простой монтаж вентилятора в корпус с помощью защелкивающегося крепления и электрического разъема.
Цвет обычный белый – типа RAL 9016.
Все приборы MAICO ER имеют степень защиты IP X5 и могут устанавливаться на участке 1 согласно DIN VDE 0100-701, а также в зоне, где образуются струи воды.
Класс защиты II.
Крутая характеристика отражает высокий потенциал вентиляторов ER по давлению.
Надежный, экономящий энергию конденсаторный двигатель.
Двигатель с термической защитой от перегрузки.
Не требует обслуживания, с закрытыми с двух сторон подшипниками.
Характеристика объемного расхода и утечка воздуха проверены в TÜV Bayern e.V., объемный поток утечки воздуха < 0,01 м³/ч.
Перепад звукового давления шахты проверен службой IAB Oberursel (Институт по акустике и строит. физике Oberursel) и соответствует стандарту DIN 52210-6.
С сертификатом VDE.

Двигатель

Энергосберегающий надежный конденсаторный двигатель с подшипниками, не требует обслуживания.
Предназначен для непрерывного режима работы.

Указание по безопасности

Вентилятор имеет степень защиты IP X5 и, таким образом, может устанавливаться на участке 1 согласно DIN VDE 0100-701, а также в зоне, где образуются струи воды.
Подробные данные см. в указаниях по проектированию в разделе об однотрубной вытяжной вентиляции согласно DIN 18017-3.
