Вентилятор для настенного монтажа

ER-AP 100 H

Номер артикула: 0084.0174
Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с регулированием... больше информации
Примеры применения: Ванная, Кухня, Многоквартирный дом, Жилое помещение, Столовая комната
Технический паспорт продукта
ER-AP 100 H IM0009918.PNG Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с регулированием влажности и переключением базовой нагрузки
ER-AP 100 H IM0008446.PNG Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с регулированием влажности и переключением базовой нагрузки
ER-AP 100 H IM0007254.PNG Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с регулированием влажности и переключением базовой нагрузки
Назад
  • В памятку
ER-AP 60
ER-AP 60 VZ
ER-AP 60 F
ER-AP 60 G
ER-AP 60 H
ER-AP 100
ER-AP 100 VZ
ER-AP 100 F
ER-AP 100 G
ER-AP 100 H

Характеристика

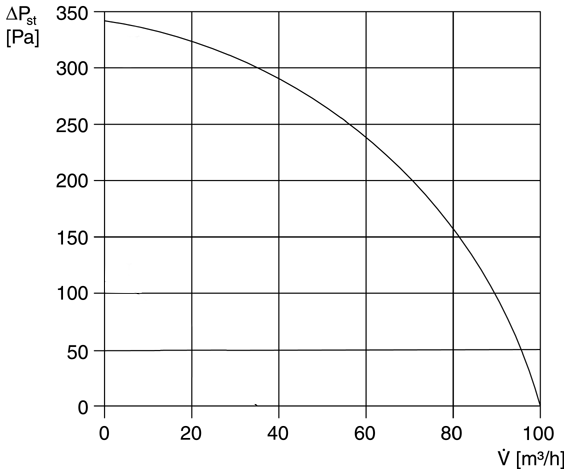

ER-AP 100 H - Характеристика

Габаритный чертеж

ER-AP 100 H - Габаритный чертеж [мм]

Технические данные

ER-AP 100 H - Технические данные

Артикул ER-AP 100 H
Исполнение Регулирование с датчиком влажности
Объёмный расход 35 м³/ч / 100 м³/ч
Скорость вращения 900 1/мин / 1.850 1/мин
Направление воздуха Вытяжная вентиляция
Регулируемая скорость вращения −
SEC average -21,88 kWh/(m²*a)
Напряжение питания 230 В
Сетевая частота 50 Гц
Потребляемая мощность 10 Вт / 29 Вт
Iмакс 0,09 А / 0,15 А
Степень защиты IP X5
Подключение к сети 3/5 x 1,5 мм²
Место установки Стена / Потолок
Вид монтажа Настенный монтаж
Вид системы децентрализованный
Материал Пластмасса
Цвет обычный белый - типа RAL 9016
Вес 1,92 кг
Масса с упаковкой 2,48 кг
Класс фильтра ISO Coarse 30 % (G2)
Противопожарная защита нет
Диаметр присоединений 75 мм / 80 мм
Ширина 236 мм
Высота 236 мм
Глубина 217,5 мм
Ширина с упаковкой 255 мм
Высота с упаковкой 280 мм
Глубина с упаковкой 255 мм
Температура транспортирующей среды при IMax 40 °C
Время выбега 6 мин
Время выбега / Функция времени выбега доступна при использовании опционального переключателя (например, выключателя освещения)
Уровень звукового давления 33 дБ(А) / 49 дБ(А) / Данные соответствуют DIN 18017-3 (1990) при эквивалентной поглощающей поверхности АL= 10 м2
Номер допуска Z-51.1-42
Упаковочный комплект 1 штук
Ассортимент B
GTIN (EAN) 4012799841746
Номер артикула 0084.0174

63 Гц

125 Гц

250 Гц

500 Гц

1 кГц

2 кГц

4 кГц

8 кГц

Всего

LWA7, низкий (дБ(А))

–

–

–

–

–

–

–

–

37

LWA7, высокий (дБ(А))

–

–

–

–

–

–

–

–

53

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

Принадлежности / Запчасти

ER-AP 100 H - Принадлежности / Запчасти

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Воздушный фильтр, запасной ZF 60/100 0093.0331 по запросу
  • В памятку
Воздушный фильтр, запасной ZF 60/100 Комплект 0093.0885 по запросу
  • В памятку
Звукоизоляционный элемент ER-SE AP 0192.0679 по запросу
  • В памятку
Воздушный фильтр, запасной ZF 60/100 Больше не поставляется 0093.0680 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Алюминиевая гибкая труба AFR - - -
Ввод через крышу DF - - -
Крышная черепица DP - - -
Крепежная скоба BS - - -
Решетка защиты от дождя RG - - -
Крышная черепица DP - - -
Приточный элемент ALD 10 0152.0054 по запросу
  • В памятку
Приточный элемент ALD 125 Выходной товар 0152.0067 по запросу
  • В памятку
Приточный элемент ALD 125 VA Остающийся запас 0152.0068 по запросу
  • В памятку
Комплект дооснащения ALD 125 A 0152.0094 по запросу
  • В памятку
Комплект дооснащения ALD 125 ZLV 80 dB A-Set 0152.0096 по запросу
  • В памятку
Приточный элемент ALD 160 Остающийся запас 0152.0069 по запросу
  • В памятку
Приточный элемент ALD 160 VA Выходной товар 0152.0070 по запросу
  • В памятку
Комплект дооснащения ALD 160 A 0152.0095 по запросу
  • В памятку
Комплект дооснащения ALD 160 ZLV 80 dBPlus A-Set 0152.0097 по запросу
  • В памятку
Оконный клапан — внутренняя секция AL-dB 450-IS 0059.0224 по запросу
  • В памятку
Оконный клапан — внутренняя секция AL-dB 800-I 0059.0267 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 30 белая 0151.0123 по запросу
  • В памятку
Дверная вентиляционная решётка MLK 45 белая 0151.0126 по запросу
  • В памятку
Приточный элемент ALD 10 T Больше не поставляется 0152.0055 по запросу
  • В памятку
Приточный элемент ZE 45 F белая Больше не поставляется 0152.0044 по запросу
  • В памятку
Радиовыключатель XS 1 Больше не поставляется 0157.0344 по запросу
  • В памятку
Радиоприемник XE 1 Больше не поставляется 0157.0343 по запросу
  • В памятку

Запчасти

Тип изделия Название Арт.№ Цена*(Евро) Действие
Крышка ABD AP ER 60/100/Centro E059.1037.0001 по запросу
  • В памятку
Опора клапана с обратным клапаном KA RK K E093.0608.0001 по запросу
  • В памятку
Корпус GH AP ER 60/100/Centro E059.1036.9001 по запросу
  • В памятку
Клеммник KL ER E157.0326.0000 по запросу
  • В памятку
Конденсатор KS ECA ER E157.0116.0000 по запросу
  • В памятку
Плата PL ER 100 H E101.1015.9208 по запросу
  • В памятку
Вентиляторный узел VE ER-AP 100 H E084.0174.0000 по запросу
  • В памятку
Плата PL ER 100 H Больше не поставляется E101.1015.9207 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ER-AP 100 H

Краткая информация

Вентилятор для настенного монтажа для вытяжной вентиляции, объёмный расход 100 м³/ч, с регулированием влажности и переключением базовой нагрузки

Описание изделия

Исполнение с регулированием с датчиком влажности и переключением базовой нагрузки

  • Безбарьерное изделие, поскольку оно оснащено функцией автоматического включения/выключения посредством регулирования влажности.
  • Полностью автоматическое интеллектуальное регулирование с датчиком влажности.
  • Настройка влажности, при которой происходит включение, не требуется. Вентилятор самостоятельно контролирует влажность воздуха в помещении, вытяжная вентиляция включается автоматически.
  • Нерегулируемая скорость вращения.
  • Не подходит для двухкомнатной вентиляции.
  • Возможно ручное управление любым выключателем, например, включение полной нагрузки выключателем освещения.
  • Стандартное включение: вентилятор работает в режиме базовой нагрузки, регулирование влажности активно, при переходе выше точки включения режим полной нагрузки, при переходе ниже точки выключения режим базовой нагрузки.
  • Прочие варианты включения: работа вентилятора с режимом или без режима базовой нагрузки; ручное включение полной нагрузки; включение или выключение вентилятора выключателем.
  • Включение полной нагрузки с помощью выключателя освещения и связанного с ним управления выбега вентилятора (время выбега 15 мин.).
  • Вентилятор работает до тех пор, пока влажность воздуха в помещении не упадет ниже значения для выключения. Не позднее чем через 60 минут активируется время выбега, после чего вентилятор выключается.

Характеристики

  • Вентилятор для настенного монтажа с фильтром ISO Coarse 30 % (G2) вытяжной вентиляции кухонь, ванных и туалетов.
  • Пластмассовые выбросные патрубки DN 75/80 с автоматическим пластмассовым обратным клапаном.
  • Пластмассовый обратный клапан служит дополнительно как заслонка дыма низкой температуры.
  • Корпус поворачивается, благодаря чему присоединение выбросного патрубка к главному стояку осуществляется слева или справа вверху.
  • Легкая замена фильтра без инструментов.
  • Быстрый и простой монтаж вентилятора в корпус с помощью защелкивающегося крепления и электрического разъема.
  • Цвет обычный белый – типа RAL 9016.
  • Все приборы MAICO ER имеют степень защиты IP X5 и могут устанавливаться на участке 1 согласно DIN VDE 0100-701, а также в зоне, где образуются струи воды. Подробно см. в указаниях по проектированию.
  • Класс защиты II.
  • Крутая характеристика отражает высокий потенциал вентиляторов ER по давлению.
  • Надежный, экономящий энергию конденсаторный двигатель.
  • Двигатель с термической защитой от перегрузки.
  • Не требует обслуживания, с закрытыми с двух сторон подшипниками.
  • Характеристика объемного расхода и утечка воздуха проверены в TÜV Bayern e.V., объемный поток утечки воздуха < 0,01 м³/ч.
  • Перепад звукового давления шахты проверен службой IAB Oberursel (Институт по акустике и строит. физике Oberursel) и соответствует стандарту DIN 52210-6.
  • С сертификатом VDE.
  • Общестроительное разрешение, № разрешения: Z-51.1-42.
  • Со свидетельствами о разрешениях можно ознакомиться по запросу или на нашем веб-сайте www.maico-ventilatoren.com.

Содержание

Схемы подключения

ER-AP 100 H - Схемы подключения

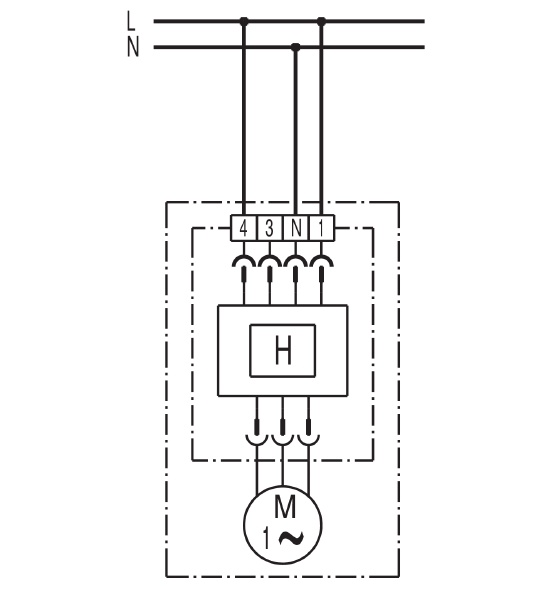

Вентилятор работает постоянно с базовой нагрузкой. При влажности выше значения для включения вентилятор автоматически переключается на полную нагрузку.



Вариант включения 1

Вентилятор работает постоянно с базовой нагрузкой. При влажности выше значения для включения вентилятор автоматически переключается на полную нагрузку. Дополнительно выключателем S1 можно включить полную нагрузку вручную.

При использовании 1-полюсного выключателя могут возникать обратные напряжения. Необходима комбинация с конденсатором X2!



Вариант включения 2

Вентилятор включается выключателем S1 вручную на базовую нагрузку. При влажности выше значения для включения вентилятор автоматически переключается на полную нагрузку.



Вариант включения 3

Вентилятор включается и выключается выключателем S1 вручную. Вентилятор выбегает до тех пор, пока влажность воздуха в помещении не упадет ниже значения для выключения.



Предыдущий - последующий
