Водяной калорифер

WHP 22-18

Номер артикула: 0082.0111
Изготовитель: MAICO
Водяной калорифер для вентиляционных каналов 500 мм x 250 мм

Технический паспорт продукта

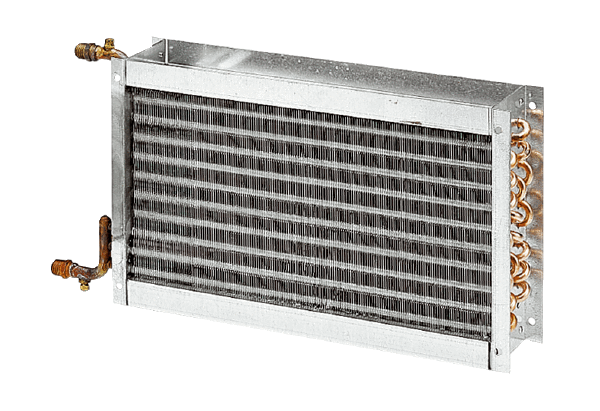

WHP 22-18 IM0009861.PNG Водяной калорифер для вентиляционных каналов 500 мм x 250 мм

Характеристика

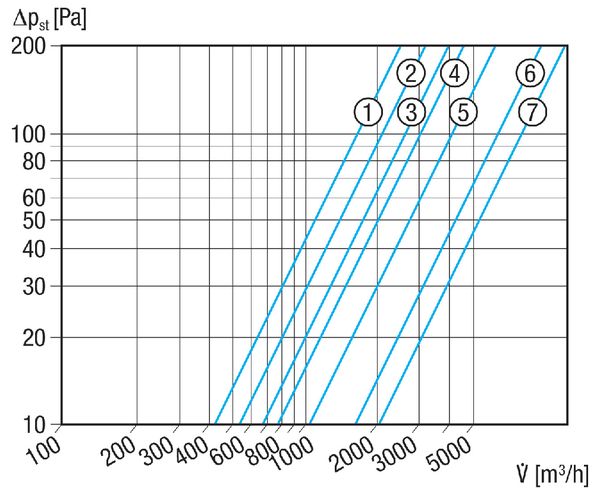

WHP 22-18 - Характеристика Потери давления

  1. WHP 22-18
  2. WHP 25-22
  3. WHP 28-29
  4. WHP 31-34
  5. WHP 35-43
  6. WHP 50-55
  7. WHP 56-69

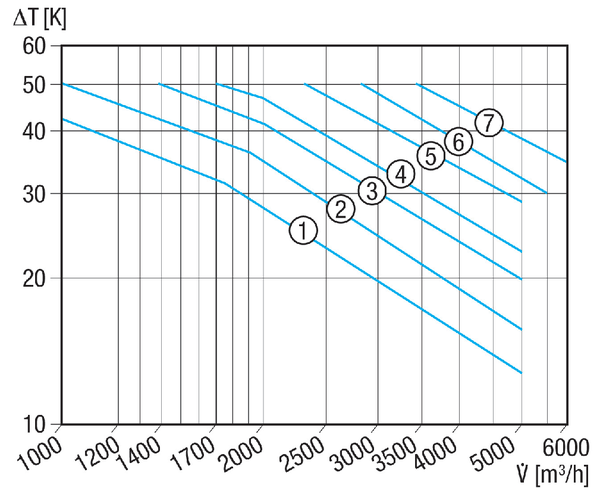

WHP 22-18 - Характеристика

Габаритный чертеж

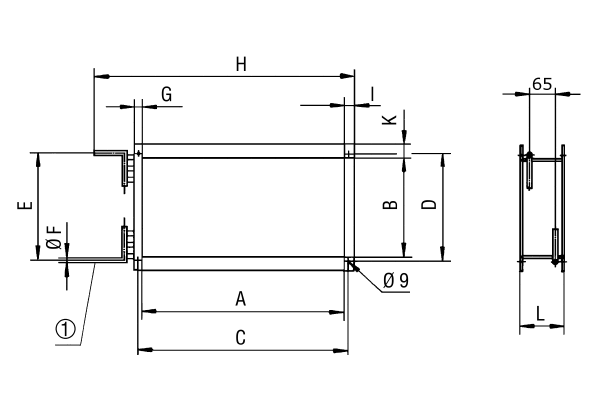

WHP 22-18 - Габаритный чертеж [mm]

  1. Дюймовая резьба: 1/2" для WHP 22-18 и WHP 25-22; 3/4" для WHP 28-29, WHP 31-34 и WHP 35-43; 1" для WHP 50-55 и WHP 56-69
A: 500 mm
B: 250 mm
C: 520 mm
D: 270 mm
E: 272 mm
F: 16 mm
G: 20 mm
H: 645 mm
I: 25 mm
К: 35 mm
L: 110 mm

Технические данные

WHP 22-18 - Технические данные

Артикул WHP 22-18
Макс. скорость потока 3,5 m/s
Место установки Канал
Позиция вертикальный / горизонтальный
Материал корпуса Листовая сталь, оцинкованная
Вес 4,25 kg
Масса с упаковкой 5,4 kg
Размер канала 500 mm x 250 mm
Ширина 645 mm
Высота 320 mm
Глубина 110 mm
Ширина с упаковкой 825 mm
Высота с упаковкой 460 mm
Глубина с упаковкой 140 mm
Вид калорифера Вода
Теплопроизводительность 17.700 W
Поток масс 792 kg/h
Температура входной воды 70 °C
Температура обратной воды 50 °C
Макс. температура воды 100 °C
Макс. напор воды 8 bar
Перепад давления воды 11.000 Pa
Упаковочный комплект 1 штук
Ассортимент D
GTIN (EAN) 4012799821113
Номер артикула 0082.0111

Принадлежности для

WHP 22-18 - Принадлежности для

относится к общим принадлежностям

Описание изделия

Описаниеизделия

WHP 22-18

Краткая информация

Водяной калорифер для вентиляционных каналов 500 мм x 250 мм

Описание изделия

  • Водяной калорифер для вентиляционных установок.
  • Патрубок подключения воды в виде медной трубы с наружной резьбой.
  • Указание по монтажу: монтировать за вентилятором на расстоянии минимум 1 м для равномерного входного потока.
  • С воздушным и спускным клапанами. При монтаже обеспечить к ним доступ.
  • Предусмотреть защиту от замораживания (обеспечивается заказчиком).
  • С размещением коллекторных труб со смещением на "плавающей" опоре для компенсации теплового расширения.

Содержание

Схемы подключения

WHP 22-18 - Схемы подключения
