MFU 2 - Технические данные

Артикул	MFU 2
Напряжение питания	3 x 380 В - 480 В (+/- 10%)
Сетевая частота	50 Hz / 60 Hz
I_ном	2,6 A
Рекомендуемая мощность двигателя	750 W
Степень защиты	IP 54
Материал корпуса	Листовая сталь, оцинкованная
Цвет	светло-серый, типа RAL 7035
Вес	5,64 kg
Масса с упаковкой	6,94 kg
Ширина	200 mm
Высота	350 mm
Глубина	157 mm
Ширина с упаковкой	265 mm
Высота с упаковкой	360 mm
Глубина с упаковкой	295 mm
Температура окружающей среды	-10 °C до 50 °C
Упаковочный комплект	1 штук
Ассортимент	C
GTIN (EAN)	4012799572152
Номер артикула	0157.1215

Принадлежности для

MFU 2 - Принадлежности для

относится к общим принадлежностям

Тип изделия	Название	Арт.№	Цена*(Евро)
Осевой вентилятор	DAS 71/6	0083.0852	по запросу
Центробежный вентилятор	GRK R 28/2 D Новинка	0073.0516	по запросу
Центробежный вентилятор	GRM ES 16/2 E Новинка	0073.0319	по запросу
Центробежный вентилятор	GRM ES 16/2 D Новинка	0073.0323	по запросу
Центробежный вентилятор	GRM HT 16/2 Новинка	0073.0282	по запросу
Осевой крышный вентилятор	DAD 71/6 Новинка	0073.0081	по запросу
Центробежный крышный вентилятор	DRD HT 45/4 Новинка	0073.0014	по запросу
Центробежный крышный вентилятор	DRD HT 45/6 2V Новинка	0073.0022	по запросу
Центробежный крышный вентилятор	DRD HT 56/8 2V Новинка	0073.0024	по запросу
Вентиляционный бокс	DSQ 45/4 Больше не поставляется	0080.0036	по запросу
Вентиляционный бокс	DSQ 45/4 K Больше не поставляется	0080.0078	по запросу
Шумоглушащий канальный вентилятор	DSK 35/4 Больше не поставляется	0086.0646	по запросу

Описание изделия

Описаниеизделия

Краткая информация

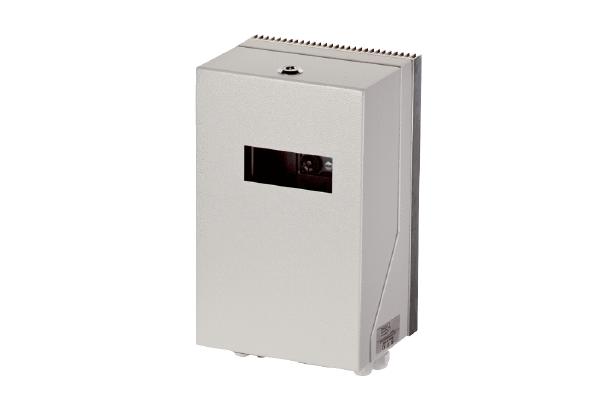

Преобразователь частоты для регулирования скорости вращения вентиляторов, рекомендуемая мощность двигателя 0,75 кВт

Описание изделия

Преобразователь частоты для плавной регулировки скорости вращения вентиляторов.
С сетевым фильтром и дополнительным клеммником.
С функцией защиты двигателя через термостат или терморезистор.
Управляющие входы: с гальваническим разделением, совместимы с ПЛК, можно назначить любые программы.
Входы заданных значений: 0-5 В, 0-10 В, 0(4) - 20 мA с функцией калибровки смещения напряжения и тока.
Выход заданного значения: 1 аналоговый выход 0-10 В.
Цифровые входы: 6 шт., некоторым можно назначить любые программы.
Выходы сигнала: 2 шт., некоторым можно назначить любые программы.
Цифровые выходы: 2 беспотенциальных выхода для индикации неисправностей и рабочего состояния (переключающий контакт).
Подключение через метрические резьбовые соединения 2 x PG 12, 2 x PG 16.
Заводская предварительная настройка для 15 программируемых фиксированных скоростей вращения.
Срок службы - ок. 80.000 часов при 80-85% номинальной нагрузки.
Подходит для продуктов группы DSK, DAS, DSQ, EDR 56/63/71 и всех DZ... с изоляцией фаз (специальное исполнение).
Для дистанционного технического обслуживания можно дополнительно использовать ST EC 010.
