Diagonální ventilátor
EDR 56-2
Diagonální ventilátor pro montáž do potrubí, DN 560
Příklady použití: Strojní odsávání, Odsávání pracoviště, Sklad, Laboratoř
Údaje k produktu

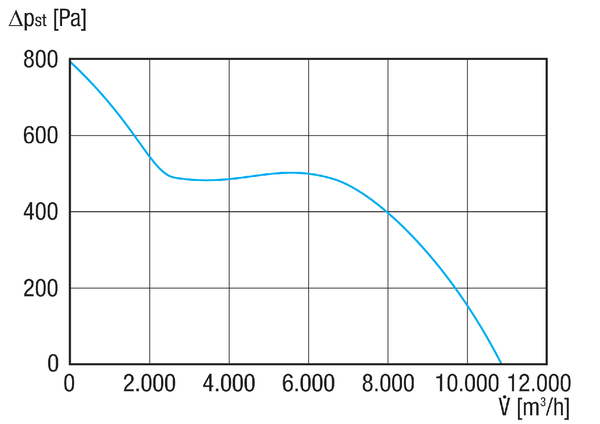

Charakteristika
Výkres

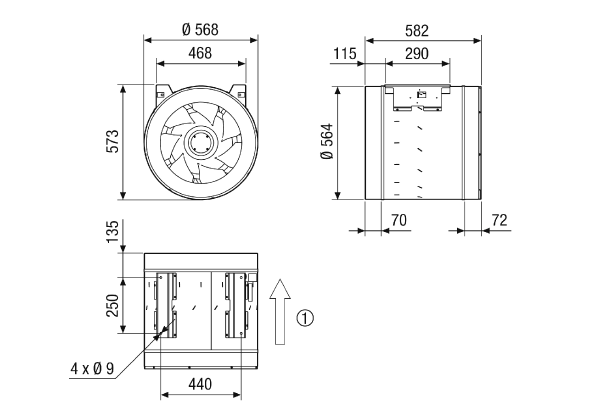

EDR 56-2 - Výkres [mm]
- Směr vzduchu
Technické údaje
EDR 56-2 - Technické údaje
Příslušenství
EDR 56-2 - Příslušenství
Obecné příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Frekvenční měnič | MFU 4 | 0157.1216 | na vyžádání |
Typový popis
Výrobek-popis
EDR 56-2
Krátká informace
Diagonální ventilátor pro montáž do potrubí, DN 560Typový popis
Vlastnosti
- Pro přímou instalaci do potrubí.
- Střední až vysoké množství vzduchu při vysokých odporech.
- Kompaktní rozměry, nízká hmotnost a integrovaná montážní deska zajišťují rychlou montáž.
- Vysoká účinnost snižuje provozní náklady: Nákupní cena se amortizuje v závislosti na provozní době již po 1 roce.
- Sací tryska pro nasávání vzduchu bez turbulencí.
- Diagonální oběžné kolo se sériově zapojeným statorem.
- Profilované lopatky oběžného kola a statoru zajišťují optimální náběhové proudění.
- S difuzorem pro zvýšení statického tlaku.
- Utěsnění spáry mezi sacím a výtlačným prostorem snižuje ztráty zpětným tokem.
- Meridiální směr proudění zabraňuje turbulencím.
- Provoz s měničem frekvence MFU.
- Krytí IP X4.
- Izolační třída F.
Třífázový motor
- Plynulá regulace otáček prostřednictvím měniče frekvence MFU.
- Vývody jsou vedeny na svorkovnici a musejí být připojeny na motorové jističe.
- Elektrické připojení prostřednictvím připojovacího kabelu.
Elektrické připojení
- Frekvence sítě 50 Hz.
Schéma zapojení
EDR 56-2 - Schéma zapojení
Zapojení do trojúhelníku
Zapojení do hvězdy
Ke stažení / videa
EDR 56-2 - Ke stažení / videa
Předchůdce - následník
EDR 56-2 - Předchůdce
| Typ výrobku | Jméno | Typ.č. | Akce |
|---|---|---|---|
| Diagonální ventilátor | EDR 56 Zbylé položky | 0080.0663 |
|
