Axiální potrubní ventilátor

EZR 25/2 B

Typové číslo: 0086.0002
Výrobce: MAICO
Axiální potrubní ventilátor, DN250, jednofázový
Příklady použití: Strojní odsávání, Výstavní prostor, Mistrovna, Dílna, Výrobna
EZR 25/2 B IM0009987.PNG Axiální potrubní ventilátor, DN250, jednofázový

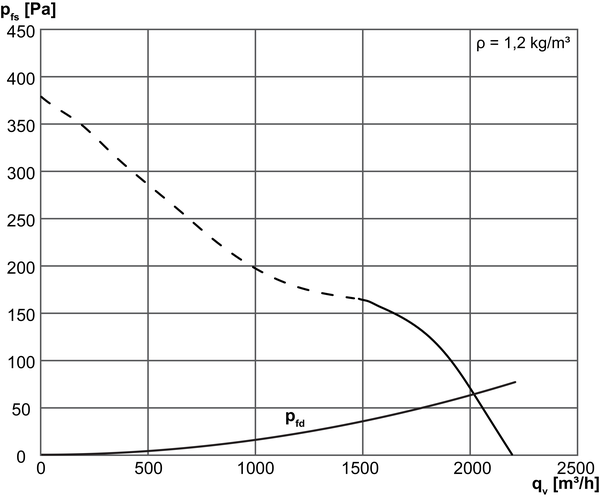

Charakteristika

EZR 25/2 B - Charakteristika

  • EZR 25/2 B IM0002833.PNG Axiální potrubní ventilátor, DN250, jednofázový

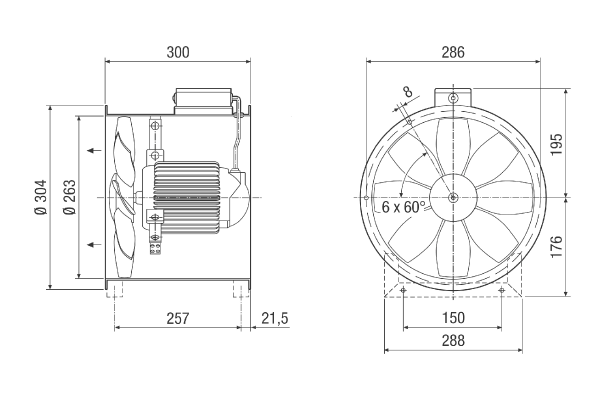

Výkres

EZR 25/2 B - Výkres [mm]

  • EZR 25/2 B IM0001723.PNG Axiální potrubní ventilátor, DN250, jednofázový

Počet otvorů v přírubě: 6

Technické údaje

EZR 25/2 B - Technické údaje

Typ EZR 25/2 B
Průtok 2.200 m³/h
PrůtokJmen 1.610 m³/h / při opt. účinnosti
Tlak pfs, jmen 160 Pa / při opt. účinnosti
Počet otáček njmen 2.930 1/min / při opt. účinnosti
Počet otáček 2.961 1/min
Typ oběžného kola axiální
Lze regulovat
Možnost reverzace
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 195 W / při opt. účinnosti
IJmen 1 A / při opt. účinnosti
IMax 1,2 A
Druh krytí IP 55
Tepelná třída F
Přepínatelné póly (2 otáčky)
Montážní poloha vodorovně / svisle
Materiál Ocelový plech, pozinkovaný
Hmotnost 9,3 kg
Jmenovitá světlost 250 mm
Šířka 304 mm
Výška 372 mm
Hloubka 300 mm
Teplota média při jmenovitém proudu -20 °C až 60 °C
Teplota média při IMax -20 °C až 60 °C
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799860020
Typové číslo 0086.0002
Typ EZR 25/2 B
Celková účinnost η 47,5 %
Kategorie měření D
Kategorie účinnosti celková
Stupeň účinnosti N 58,4
VSD požadováno ne
Rok výroby viz typový štítek
Jméno výrobce / Úřední registrační číslo / Místo podnikání výrobce MAICO Elektroapparate Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
Typ.č. 0086.0002
PBEP / PrůtokBEP / Pfs, BEP 0,191 kW / 1.720 m³/h
nBEP 2.930 1/min
specifický poměr ≈ 1
Informace k demontáži a likvidaci viz montážní návod
Informace k instalaci, provozu a údržbě viz montážní návod
Použité předměty při měření efektivity, které nejsou popsány v kategorii meření -
pf, BEP 190 Pa
Akustický výkonLWA5 78 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, S1 (dB(A))

46

LWA2, S2 (dB(A))

58

LWA2, S3 (dB(A))

64

LWA2, S4 (dB(A))

66

LWA2, S5 (dB(A))

36

51

52

62

66

61

56

56

69

LWA5, S1 (dB(A))

61

LWA5, S2 (dB(A))

74

LWA5, S3 (dB(A))

80

LWA5, S4 (dB(A))

82

LWA5, S5 (dB(A))

36

56

65

79

83

75

70

46

85

LWA6, S1 (dB(A))

63

LWA6, S2 (dB(A))

76

LWA6, S3 (dB(A))

82

LWA6, S4 (dB(A))

84

LWA6, S5 (dB(A))

46

56

68

79

83

79

74

65

86

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

EZR 25/2 B - Příslušenství

Obecné příslušenství

Typ výrobkuJménoTyp.č.Cena*(EUR)Akce
Uzavírací klapkaAS 250151.0331 na vyžádání
  • Na lístek s poznámkami
Uzavírací klapka, ručníRS 250151.0339 na vyžádání
  • Na lístek s poznámkami
ServopohonMS 20093.0403 na vyžádání
  • Na lístek s poznámkami
Regulační klapkaJRE 250151.0390 na vyžádání
  • Na lístek s poznámkami
ServopohonMS 80157.0760 na vyžádání
  • Na lístek s poznámkami
ServopohonMS 8 P0157.0761 na vyžádání
  • Na lístek s poznámkami
Vnitřní mřížkaIG 250059.0172 na vyžádání
  • Na lístek s poznámkami
Ochranná mřížka, kovováSG 250150.0115 na vyžádání
  • Na lístek s poznámkami
Ochranná mřížka, umělá hmotaSGK 250059.0162 na vyžádání
  • Na lístek s poznámkami
Pružná spojovací manžetaELA 250092.0266 na vyžádání
  • Na lístek s poznámkami
Pružná manžetaEL 250092.0088 na vyžádání
  • Na lístek s poznámkami
ProtipřírubaGF 250056.0003 na vyžádání
  • Na lístek s poznámkami
HrdloGS 250055.0169 na vyžádání
  • Na lístek s poznámkami
Sací dýzaAD 250180.0620 na vyžádání
  • Na lístek s poznámkami
Upevňovací patkaFU 250036.0070 na vyžádání
  • Na lístek s poznámkami
Tlumič chvěníGP 100092.0151 na vyžádání
  • Na lístek s poznámkami
Hlavní vypínačHS 30157.0736 na vyžádání
  • Na lístek s poznámkami
Otočný spínačDS 100157.0410 na vyžádání
  • Na lístek s poznámkami
Reverzační přepínačW 10157.0101 na vyžádání
  • Na lístek s poznámkami
Reverzační přepínačWU 10157.0102 na vyžádání
  • Na lístek s poznámkami
Reverzační přepínačFS 70016.0107 na vyžádání
  • Na lístek s poznámkami
StykačUS 16 T0157.0769 na vyžádání
  • Na lístek s poznámkami
Regulátor otáčekSTX 2,5Novinka0157.1562 na vyžádání
  • Na lístek s poznámkami
Regulátor otáček, rozvod. panelSTSX 2,5Novinka0157.1564 na vyžádání
  • Na lístek s poznámkami
Regulátor otáčekSTU 2,5Výběhový typ0157.0815 na vyžádání
  • Na lístek s poznámkami
Regulátor otáček, rozvod. panelSTS 2,5Výběhový typ0157.0255 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátorTRE 1,6-20157.0158 na vyžádání
  • Na lístek s poznámkami
5-stupňový transformátor, do rozvaděčeTRE 1,6 S-20157.0162 na vyžádání
  • Na lístek s poznámkami
5-stupňové přepínače pro 5-stupňové transformátory TRE...S-2 / TR...S-2ESS 200157.0749 na vyžádání
  • Na lístek s poznámkami
TermostatTHR 100157.0774 na vyžádání
  • Na lístek s poznámkami
TermostatTH 100157.0764 na vyžádání
  • Na lístek s poznámkami
TermostatTH 160157.0748 na vyžádání
  • Na lístek s poznámkami
Systém regulace teplotyEAT 6 G/10157.0808 na vyžádání
  • Na lístek s poznámkami
Systém regulace teplotyEAT 6 TG0157.0755 na vyžádání
  • Na lístek s poznámkami
Hlídač proudění vzduchuLW 90157.0779 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 2300157.0126 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 230 I0157.0127 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 10 APJiž nelze dodat0157.0358 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 10 UPJiž nelze dodat0157.0357 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchuEAQ 10/10157.0777 na vyžádání
  • Na lístek s poznámkami
Spojovací a těsnící materiálBD 25Již nelze dodat0092.0133 na vyžádání
  • Na lístek s poznámkami
Regulátor otáčekST 2,5Již nelze dodat0157.0811 na vyžádání
  • Na lístek s poznámkami
Regulátor otáček, reverz. přepínačSTW 2,5Již nelze dodat0016.0142 na vyžádání
  • Na lístek s poznámkami
Systém regulace teploty, výkonový dílEALT 6Již nelze dodat0157.0756 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

EZR 25/2 B

Krátká informace

Axiální potrubní ventilátor, DN250, jednofázový

Typový popis

Parametry

  • Potrubní pouzdro z pozinkovaného plechu, z obou stran příruby.
  • 8-listé oběžné kolo ze skelného polyamidu. Dynamicky vyvážené ve dvou rovinách, ISO1940.
  • Otvory v přírubách podle DIN EN 12220:1998.
  • DZR 56/6 B a DZR 56/4 B: Otvory v přírubách podle DIN EN 12220:1998.
  • Pro zamezení přenosu chvění do potrubí: použít pružné manžety, upevňovací patky a tlumiče chvění.
  • Vysoké krytí IP55. Výjimka EZR/DZR... D IP 54.
  • Lze instalovat v libovolné poloze.

Motor

  • Asynchronní motor, lze regulovat otáčky. Výjimka: typ DZR 40/2 B.
  • Nelze dopravovat vzduch zcela nasycený vodní párou.
  • Směr proudění je vyznačen na přístroji šipkami směru otáčení motoru a směru proudění.
  • Reverzní provoz: průtok se sníží cca o 35 % při anomálním směru proudění.

Jednofázový motor

  • Typová řada EZR.
  • Napájecí napětí 230 V, 50 Hz.
  • Kondenzátorový motor s kondenzátorem připojeným ve svorkovnici.
  • Sériově s ochranou proti přehřátí. Vývody jsou bezpotenciálově vedeny na svorkovnici a musejí být připojeny na motorovou ochranu např. MVE 10 (není vhodné pro EZR 25/4 D, EZR 30/6 B a EZR 35/6 B) nebo k řídícímu obvodu elektrického stykače.

Elektrický vývod

  • Krabice se svorkovnicí a kabelovými vývodkami zvenku.

Bezpečnostní pokyny

  • Ventilátor smí být provozován jen v případě, že je zajištěna ochrana oběžného kola proti dotyku podle EN ISO 13857.

Speciální provedení

  • Na vyžádání a proti úhradě lze zajistit následující speciální provedení:
    • Speciální napětí a frekvence.
    • Studený vodič, připojen beznapěťově na svorky.
    • Otvory pro odvod kondenzované vody.
    • Ventilátory s vyšší ochranou proti korozi.
    • Vrtule (oběžná kola) z hliníku.
  • Informace k provozu ventilátorů při nižších teplotách než -20° C podáváme na vyžádání.
  • Provoz s frekvenčním měničem je nutné konzultovat s výrobcem resp. zástupcem MAICO.
  • Možnost dodání musí být vždy ověřena.

Obsah

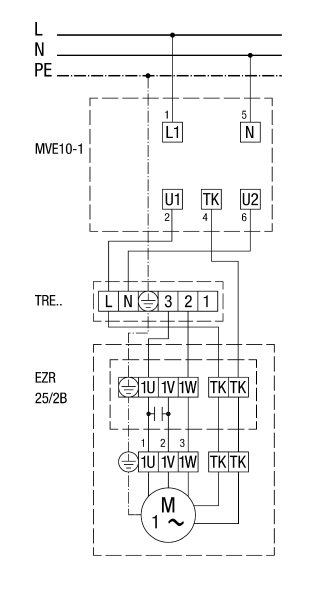

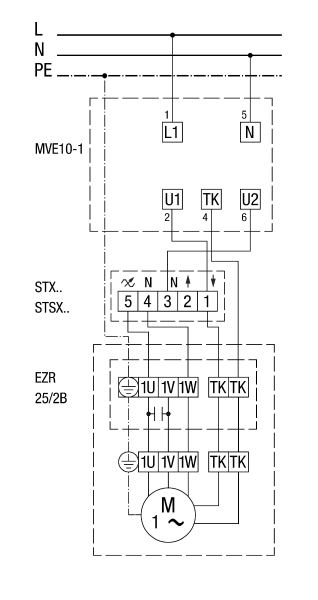

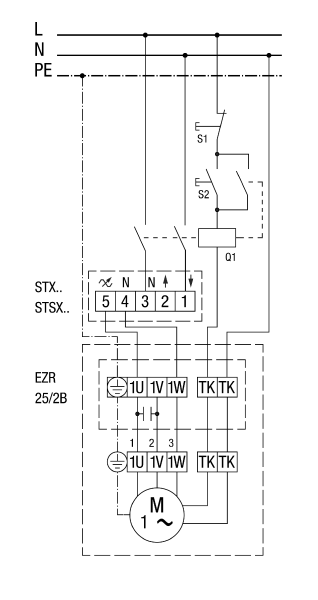

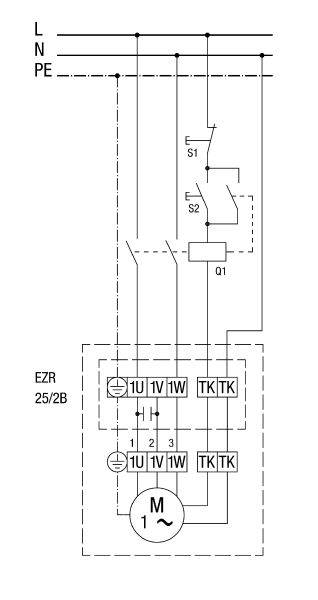

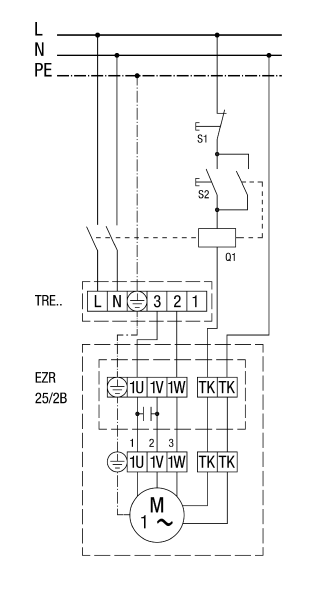

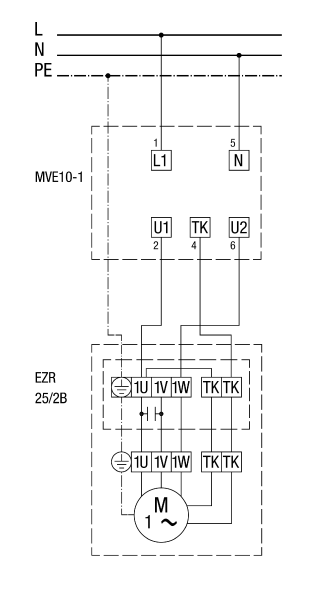

Schéma zapojení

EZR 25/2 B - Schéma zapojení













Předchůdce - následník

EZR 25/2 B - Předchůdce

Typ výrobkuJménoTyp.č.Akce
Axiální potrubní ventilátorEZL 25/2 BJiž nelze dodat0086.0070
