Reverzační přepínač

WU 1

Typové číslo: 0157.0102
Výrobce: MAICO
Reverzační přepínač pod omítku

Údaje k produktu

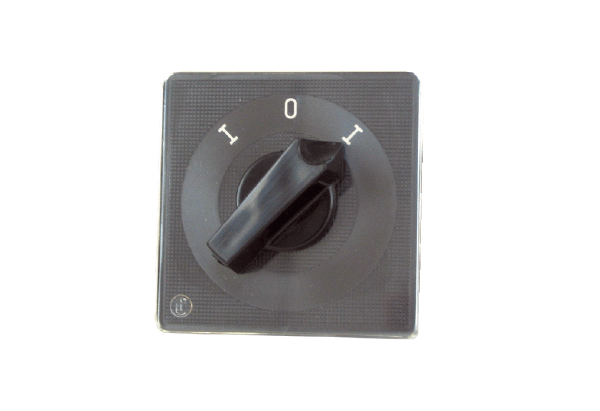

WU 1 IM0009761.PNG Reverzační přepínač pod omítku
Zpět
  • Na lístek s poznámkami
W 1
WU 1

Charakteristika

Výkres

Technické údaje

WU 1 - Technické údaje

Typ WU 1
Směr proudění vzduchu Odvod a přívod vzduchu
Druh napětí Jednofázový proud / Třífázový proud
Napájecí napětí 230 V / 400 V
Kmitočet sítě 50 Hz / 60 Hz
Max. zatížení 16 A
Druh krytí IP 00
Způsob instalace Pod omítku
Barva světle šedá
Hmotnost 0,2 kg
Hmotnost s obalem 0,23 kg
Šířka 81 mm
Výška 81 mm
Hloubka 100 mm
Šířka s obalem 133 mm
Výška s obalem 95 mm
Hloubka s obalem 101 mm
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799571025
Typové číslo 0157.0102

Příslušenství pro

WU 1 - Příslušenství pro

je obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Axiální nástěnný ventilátor DN 450 - - -
Axiální nástěnný ventilátor DN 560 - - -
EZF, DZF - DN 300 - - - -
EZF, DZF - DN 350 - - - -
EZF, DZF - DN 400 - - - -
DZF - DN 450 - - - -
EZF, DZF - DN 500 - - - -
Axiální potrubní ventilátor EZR, DZR - DN 200 - - -
Axiální potrubní ventilátor DZR - DN 560 - - -
Axiální střešní ventilátor EZD, DZD - DN 300 - - -
Axiální střešní ventilátor EZD, DZD - DN 355 - - -
Axiální střešní ventilátor EZD, DZD - DN 400 - - -
Axiální střešní ventilátor EZD, DZD - DN 500 - - -
Axiální střešní ventilátor DZD - DN 600 - - -
Axiální nástěnný ventilátor DZQ 20/2 B 0083.0116 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 20/2 B 0094.0012 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 30/6 B 0083.0105 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 30/6 B 0094.0002 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 30/4 B 0083.0106 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 30/4 B 0094.0003 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 30/2 B 0083.0107 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 30/2 B 0094.0004 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 35/6 B 0083.0108 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 35/6 B 0094.0005 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 35/4 B 0083.0114 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 35/4 B 0094.0007 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 40/6 B 0083.0110 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 40/6 B 0094.0006 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 40/4 B 0083.0115 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 40/4 B 0094.0009 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 50/8 B 0083.0112 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 50/8 B 0094.0010 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 50/6 B 0083.0113 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 50/6 B 0094.0011 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 60/8 B 0083.0064 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 60/8 B 0094.0063 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 60/6 B 0083.0065 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 60/6 B 0094.0064 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 60/4 B 0083.0134 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 60/4 B 0094.0033 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 25/4 D 0086.0487 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 25/2 B 0086.0002 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 30/6 B 0086.0003 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 30/4 B 0086.0004 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 30/2 B 0086.0005 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 35/6 B 0086.0006 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 35/4 B 0086.0007 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 40/6 B 0086.0008 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 40/4 B 0086.0009 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 50/8 B 0086.0012 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor EZR 50/6 B 0086.0013 na vyžádání
  • Na lístek s poznámkami
Axiální střešní ventilátor DZD 25/4 D 0087.0490 na vyžádání
  • Na lístek s poznámkami
Axiální střešní ventilátor DZD 25/2 B 0087.0213 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 20/2 B 0083.0102 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 20/2 B 0094.0000 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 25/4 D 0083.0487 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 25/4 D 0094.0072 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZQ 25/2 B 0083.0104 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZS 25/2 B 0094.0001 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 25/4 D 0083.0490 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 25/4 D 0094.0074 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 30/6 B 0083.0119 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 30/6 B 0094.0014 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 30/4 B 0083.0120 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 30/4 B 0094.0015 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 30/2 B 0083.0121 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 30/2 B 0094.0016 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 35/6 B 0083.0122 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 35/6 B 0094.0017 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 35/4 B 0083.0123 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 35/4 B 0094.0018 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 35/2 B 0083.0060 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 35/2 B 0094.0060 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 40/8 B 0083.0125 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 40/8 B 0094.0020 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 40/6 B 0083.0126 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 40/6 B 0094.0021 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 40/4 B 0083.0127 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 40/4 B 0094.0022 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 40/2 B 0083.0061 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 40/2 B 0094.0061 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 50/6 B 0083.0130 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 50/6 B 0094.0027 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZQ 50/4 B 0083.0062 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor DZS 50/4 B 0094.0062 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor EZF, DZF - DN 450 - - -
Axiální nástěnný ventilátor EZF, DZF - DN 500 - - -
Axiální potrubní ventilátor EZR 45/4 B 0086.0011 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 45/6 B 0086.0032 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 45/4 B 0086.0033 na vyžádání
  • Na lístek s poznámkami
Axiální střešní ventilátor DZD - DN 600 - - -
Axiální potrubní ventilátor Axiální potrubní ventilátory DZR-Ex t - - -
Axiální potrubní ventilátor Axiální potrubní ventilátory DZR-Ex e - - -
Axiální nástěnný ventilátor ENR 20 0081.0316 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor ENR 25 0081.0317 na vyžádání
  • Na lístek s poznámkami
Axiální nástěnný ventilátor ENR 31 0081.0318 na vyžádání
  • Na lístek s poznámkami
EZF 25/4 D 0085.0487 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 25/4 D 0086.0490 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 25/2 B 0086.0022 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 30/6 B 0086.0023 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 30/4 B 0086.0024 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 30/2 B 0086.0025 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 35/6 B 0086.0026 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 35/4 B 0086.0027 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 35/2 B 0086.0060 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 40/6 B 0086.0029 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 40/4 B 0086.0030 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 40/2 B 0086.0061 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 50/6 B 0086.0034 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 50/4 B 0086.0062 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 60/6 B 0086.0064 na vyžádání
  • Na lístek s poznámkami
Axiální potrubní ventilátor DZR 60/4 B 0086.0039 na vyžádání
  • Na lístek s poznámkami
Axiální střešní ventilátor EZD 25/4 D 0087.0487 na vyžádání
  • Na lístek s poznámkami
Axiální střešní ventilátor EZD 25/2 B 0087.0202 na vyžádání
  • Na lístek s poznámkami
Zapuštěný stěnový ventilátor ENR 20 Již nelze dodat 0081.0304 na vyžádání
  • Na lístek s poznámkami
Zapuštěný stěnový ventilátor ENR 25 Již nelze dodat 0081.0305 na vyžádání
  • Na lístek s poznámkami
Zapuštěný stěnový ventilátor ENR 31 Již nelze dodat 0081.0306 na vyžádání
  • Na lístek s poznámkami
Zapuštěný stěnový ventilátor ETR 20 Již nelze dodat 0081.0504 na vyžádání
  • Na lístek s poznámkami
Zapuštěný stěnový ventilátor ETR 25 Již nelze dodat 0081.0505 na vyžádání
  • Na lístek s poznámkami
Zapuštěný stěnový ventilátor ETR 31 Již nelze dodat 0081.0506 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

WU 1

Krátká informace

Reverzační přepínač pod omítku

Typový popis

  • Reverzační přepínač pro ventilátory.
  • Pro střídání směru proudění vzduchu.
  • WU 1: S krabicí pro montáž do omítky.

Obsah

Schéma zapojení

WU 1 - Schéma zapojení

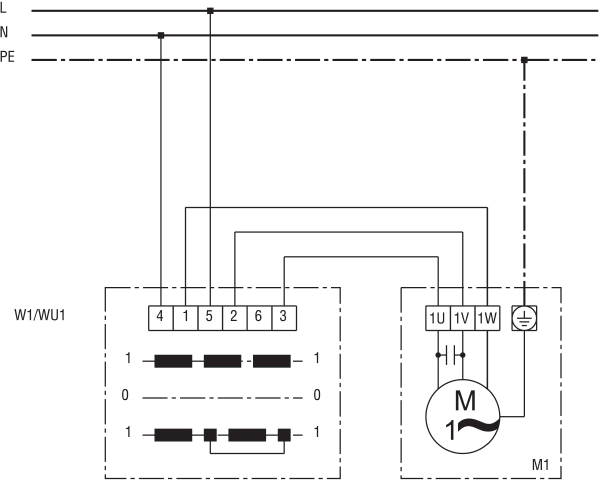

W1 / WU1 - reverzační přepínač Odvětrání / Vyp / Přivětrání

M1 - Ventilátor (kondenz. motor)

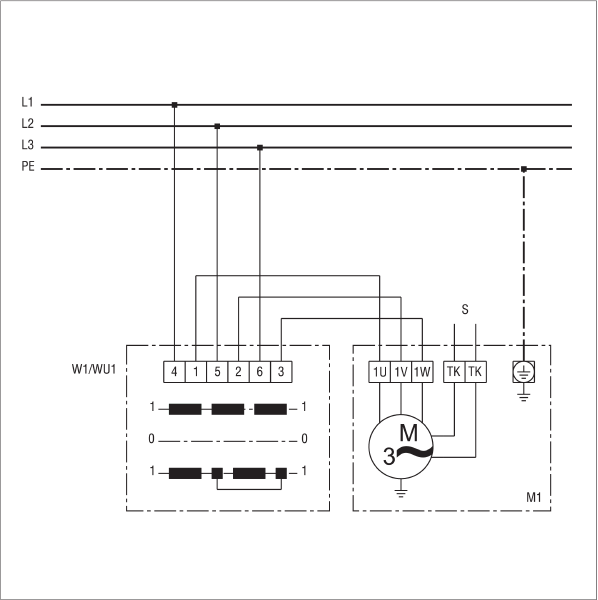

W1 / WU1 - reverzační přepínač Odvětrání / Vyp / Přivětrání

M1 - Ventilátor (třífázový motor)

S - Ovládací okruh



Předchůdce - následník

Lístek s poznámkami
Poptávka
Porovnání produktů
Poznámkový lístek Vám nabízí možnost centrálně shromažďovat požadované produkty. Poznámkový lístek může být libovolně měněn. Můžete měnit množství a pozici výrobku, vracet se ke stránkám výrobků, stahovat produktové datové listy, rušit pozice nebo označovat produkty jako volitelné (alternativní). Poznámkový lístek může být uložen na lokálním počítači a využit později k provedení dalších změn. S dokončeným poznámkovým lístkem můžete stáhnout výpisy se specifikacemi všech uložených výrobků, vystavit poptávku nebo porovnat výrobky.
Třídit Typ výrobku Jméno Typ.č. PDF Sortiment Ceníková cena* (EUR) Množství Volitelné Celková hodnota brutto (EUR)
Na poznámkovém lístku se nenacházejí žádné výrobky
Uložit poznámkový lístek na lokální PC (download)
Naplnit poznámkový lístek z lokálního PC (upload)

Na těchto webových stránkách jsou implementovány technologie jako cookies nebo analýzy chování uživatele (targeting a tracking) pro zajištění služeb spojených se zpracováním osobních údajů – např. IP adresy nebo informací z prohlížeče. Tyto služby slouží pro kontinuální zlepšování našich stránek a perzonalizaci obsahů, které odpovídají vašim individuálním zájmům. Vy máte samozřejmě možnost prostředníctvím vlastního nastavení toto používání ovlivnit.Vaše příslušná nastavení jsou pak uložena do výběrového cookie. S výjimkou výše uvedených výběrových cookies budou technicky nepodstatné cookies a analýzy používány pouze v případě, pokud je povolíte kliknutím na volbu „Akceptovat vše a zavřít“. Detaily a možnosti k individualizaci vašeho svolení naleznete v nastavení ochrany dat.

Zde můžete zvolit různé kategorie služeb nebo cookies. Aktivací odpovídajících zaškrtávacích políček „Statistika & analýza“ a potvrzením „Uložit nastavení“ můžete informovat o svolení k použití služeb pro účely perzonifikace. V „Nastavení ochrany dat“ na dolním konci webové stránky můžete vaše svolení a nastavení jednotlivých služeb vždy s účinností do budoucna odvolávat nebo měnit.

Nutné cookies jsou pro provoz webových stránek nezbytné. Bez těchto cookies by webové stránky nefungovali korektně.

Tyto cookies a služby pořizují a zpracovávají data pro statistické a analytické účely a pomáhají tím vylepšovat a přizpůsobovat webové stránky potřebám uživatelů. K tomu jsou využity funkce Google Analytics a Google Adwords Conversation. Podrobný popis naleznete v našem prohlášení o ochraně dat.

Uložit nastavení Akceptovat vše a zavřít Nastavení ochrany dat
Ochrana dat
