Malý ventilátor
AKE 100/1
Automatické odvlhčení sklepa, DN 100, objemový průtok 92 m³/h
Příklady použití: Sklep resp. sklepní prostory, Hospodářský prostor, Sušárna, Kuchyně
Údaje k produktu

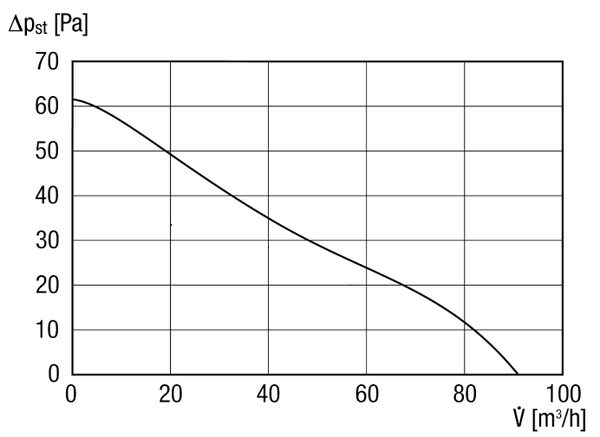

Charakteristika
Výkres
AKE 100/1 - Výkres [mm]
- Vstup kabelu

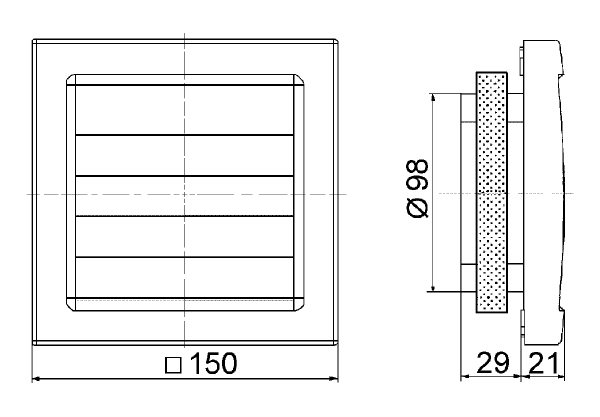

AKE 100/1 - Výkres [mm]
Vnější uzavírací klapka (součástí dodávky)
Technické údaje
AKE 100/1 - Technické údaje
Příslušenství / Náhradní díly
AKE 100/1 - Příslušenství / Náhradní díly
Speciální příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Malý ventilátor | ECA 100 ipro | 0084.0200 | na vyžádání | |
| Zásuvný ventilátor do trubky | ECA 11 E | 0080.0460 | na vyžádání | |
| Okenní montážní sada | FE 100/1 SG | 0093.0500 | na vyžádání | |
| Senzorový kabel pro AKE 100/150 | kabel 5 m | 0157.0588 | na vyžádání | |
| Distanční rám | ECA-DR | 0092.0550 | na vyžádání |
Obecné příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Střešní výústka | DF | - | - | - |
| Střešní taška | DP | - | - | - |
| Upevňovací příchytka | BS | - | - | - |
| Protidešťová mřížka | RG | - | - | - |
| Střešní taška | DP | - | - | - |
| Přívodní prvek pro venkovní vzduch | ALD 10 | 0152.0054 | na vyžádání | |
| Přívodní prvek pro venkovní vzduch | ALD 125 Výběhový typ | 0152.0067 | na vyžádání | |
| Přívodní prvek pro venkovní vzduch | ALD 125 VA Zbylé položky | 0152.0068 | na vyžádání | |
| Instalační sada | ALD 125 A | 0152.0094 | na vyžádání | |
| Instalační sada | ALD 125 ZLV 80 dB A-Set | 0152.0096 | na vyžádání | |
| Venkovní mřížka | SG 100 | 0059.1054 | na vyžádání | |
| Stěnové pouzdro | WH 100 | 0059.1030 | na vyžádání | |
| Vnitřní uzávěry, elektrické | AE 10/1 | 0151.0400 | na vyžádání | |
| Vnitřní mřížka | ESG 10/2 | 0059.0947 | na vyžádání | |
| Vnitřní uzávěry, elektrické | AE 10 Již nelze dodat | 0151.0300 | na vyžádání |
Náhradní díly
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Kryt | ABD ECA 100 ipro 3 | E059.2022.9200 | na vyžádání | |
| Kryt elektroniky | ABDE ECA 100 ipro 2 | E059.2010.9000 | na vyžádání | |
| Deska | PL AKE 100/1 | E101.1441.0000 | na vyžádání | |
| Čidlo | SE AKE 100/1-150/1 | E157.1686.0000 | na vyžádání |
Typový popis
Výrobek-popis
AKE 100/1
Krátká informace
Automatické odvlhčení sklepa, DN 100, objemový průtok 92 m³/hTypový popis
Provedení
- Oblast použití do cca 30 m² na jeden ventilátor.
- Mnohostranné možnosti rozšíření systému: je možné připojení ventilátoru přiváděného vzduchu (např. ECA 11 E) pro zvýšení výměny vzduchu.
Vlastnosti
- Plně automatické, inteligentní odvlhčení sklepa pro nejvyšší nároky.
- Trvalé vyrovnávání absolutní vlhkosti ve vnitřním a vnějším prostoru: ventilátor samostatně větrá, jestliže je absolutní vlhkost ve vnitřním prostoru větší než venku.
- Není nutná údržba ani ruční ovládání: 1x nainstalovat a systém pracuje automaticky.
- Další ventilátory bez vlastní regulace rosného bodu lze do max. 1,2 A připojit přímo k AKE a tak profitovat z inteligentních vlastností.
- Ventilátory > 1,2 A lze připojit prostřednictvím zařazeného relé nebo stykače připojit a tak pomocí AKE odvlhčovat větší prostory nebo více prostor.
- Sání skryté za designovým krytem.
- Bezbariérový výrobek, protože je možné automatické zapnutí/vypnutí bez přídavných spínačů.
- Ventilátor sleduje absolutní vlhkost vzduchu v prostoru.
- Funkce ochrany proti mrazu: Vypnutí systému při vnitřních teplotách do 5 °C.
- Odvlhčení garáže: volitelné vypnutí funkce ochrany proti mrazu pro nevytápěné prostory.
- Přídavný ruční provoz po dobu 30 min., lze zapnout a poté vypnout pomocí tlačítka.
- K zařízení není nutné instalovat žádné další spínače.
- Přídavný ruční provoz pomocí externího tlačítka nebo spínače je možný.
- Automatické rozeznávání tlačítek/spínačů.
- Funkční a stavové zobrazení prostřednictvím LED.
- Rozsah dodávky:
- Ventilátor
- Vnější uzavírací klapka
- Senzory
- 1,5 m spojovací kabel
- Barva dopravní bílá, jako RAL 9016.
- Pouzdro z nárazuvzdorného plastu.
- Tepelná ochrana proti přetížení.
- Krytí II.
Ochrana proti mrazu
- Aby se zabránilo vychladnutí prostoru, má AKE funkci ochrany proti mrazu. Ventilátor se při vnitřní teplotě nižší než 5 °C automaticky vypne.
Odvlhčení garáže
- Funkci ochrany proti mrazu lze u AKE pomocí DIP přepínače obejít, aby bylo možné nevytápěné prostory odvlhčovat celý rok.
Motor
- Energeticky úsporný, robustní motor s kulovými ložisky, bezúdržbový.
- Vhodný pro trvalý provoz.
Montážní pokyn
- Snadná instalace:
- AKE 100/1: jádrový vrtaný otvor 105 mm, resp. 120 mm při montáži s příslušenstvím stěnové hrdlo WH 100.
- AKE 150/1: jádrový vrtaný otvor 155 mm, resp. 170 mm při montáži se stěnovým hrdlem WH 150.
- Montáž na stěnu a strop je možná.
Elektrické připojení
- Elektrické připojení: volitelně na povrch nebo zapuštěná montáž.
- Instalace na povrchu u AKE 100/1 s příslušenstvím distanční rámeček ECA-DR.

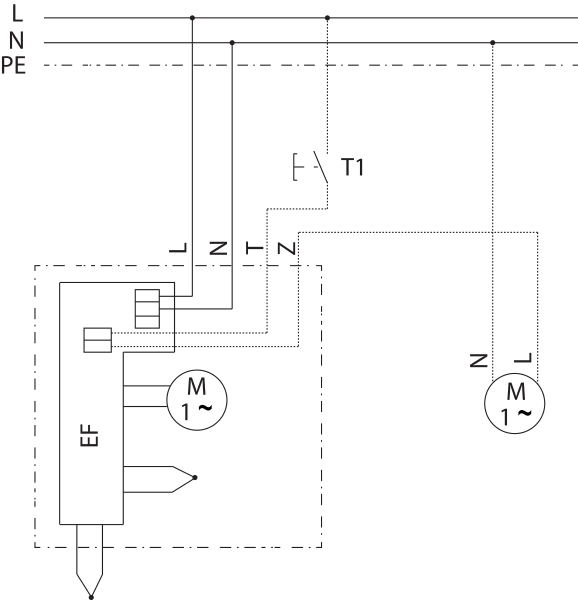

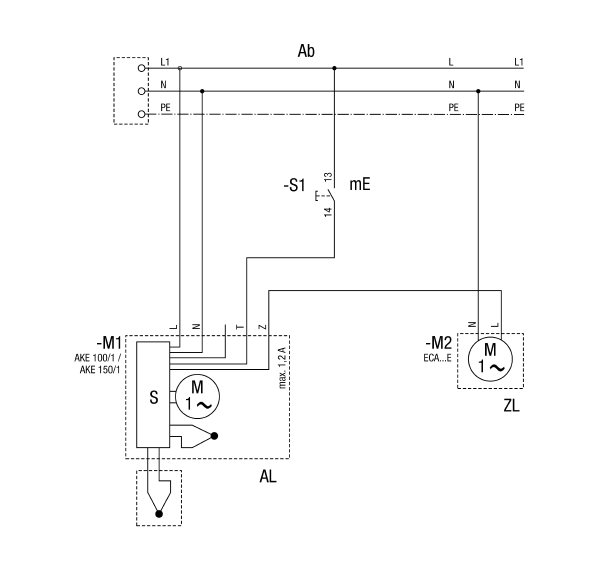

Schéma zapojení
AKE 100/1 - Schéma zapojení
EF - regulace odvlhčování
T1 - volitelné tlačítko pro manuální provoz
Z - připojení pro volitelný přívodní prvek, např. ECA 11 E
Ab - jištění, nutno připravit předem
mE - možnost manuálního zapnutí
S- regulace
AL - odvod
ZL - volitelně přívod
Ke stažení / videa
AKE 100/1 - Ke stažení / videa
Předchůdce - následník
AKE 100/1 - Předchůdce
| Typ výrobku | Jméno | Typ.č. | Akce |
|---|---|---|---|
| Malý ventilátor | AKE 100 Výběhový typ | 0084.0220 |
