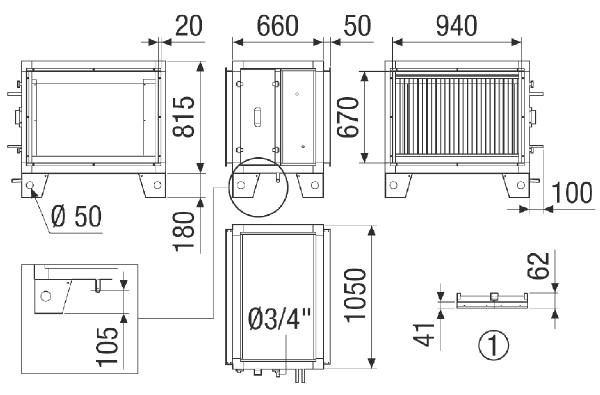

• Chladící a ohřívací registr na bázi chladiva pro montáž do přívodního kanálu.
• Vhodné pro zařízení RLT se stejným označením typu (MV45xx H/V).
• Strana připojení se řídí stranou připojení základního zařízení RLT.

Pouzdro

• Skříň z monobloku v samonosné rámové konstrukci.
• Konstrukce skříně je z hliníkových profilů s tepelným oddělením prostřednictvím polyamidových distančních kusů vestavěných do profilu (třída TB2 podle EN 1886).
• Rohy jsou ze sklolaminátového polyamidu.
• Izolace mezi dvoustěnnými panely se skládá ze 45 mm (70 kg/m³) minerální vlny, což odpovídá třídě prostupu tepla T2.
• Klasifikace zařízení A1 podle DIN 4102 (nehořlavé).
• Vnější panely jsou práškově lakované v RAL 7047.
• Vnitřní strana: pozinkovaný ocelový plech.
• Hladké vnitřní povrchové plochy.
• Elektrické vedenia uložené v ochranných trubkách na distančních podložkách.
• Velkoryse dimenzované revizní otvory umožňují snadný přístup k výměníku tepla, odlučovači kapek, vaně na kondenzát a teplotnímu čidlu pro účely údržby.
• Kondenzační vana z nerezové oceli, všechny dále montážní díly jsou z pozinkované oceli, hliníku nebo nerezové oceli, a jsou tedy hygienické ve smyslu normy VDI 6022.

Panely a revizní dvířka

• Tepelně optimalizované panely a revizní dvířka z pozinkovaného ocelového plechu, tepelně oddělené, s práškovým povlakem pro zvláštní ochranu proti korozi.
• Dvouplášťová konstrukce panelů v sendvičovém provedení s vnitřní nehořlavou minerální vlnou (tloušťka: 45 mm, hustota 70 kg/m³, třída stavebního materiálu A1 podle DIN 4102 (nehořlavý)) pro nejlepší zvukovou a tepelnou izolaci.
• Na ovládací straně se nachází velkoryse dimenzovaný revizní otvor pro optimální přístup podle normy VDI 6022, který umožňuje snadný přístup při údržbových pracích.
• Revizní dvířka jsou vybavena těsněním přizpůsobujícím se tlaku, které se přizpůsobuje tlakovým podmínkám v zařízení.

Přípojky kanálů

• Hranaté přípojky kanálu podle technických údajů. Přechodové adaptéry hranaté / kulaté jsou k dispozici volitelně.

Výměník tepla

• Výměník tepla se skládá z hliníku odolného proti mořské vodě.
• Pro nerušený odvod kondenzátu je výměník tepla integrován do celé plochy vany na kondenzát.
• Pevné přípojky chladiva vedené na stranu obsluhy.

Záchytná vana kondenzátu

• Hygienicky bezvadný odtok kondenzátu v přístroji díky nerezové vaničce na kondenzát, svařované laserem.
• Připojovací průměr ½“.
• Umístěno zcela pod výměníkem tepla a odkapávačem.

Elektrické připojení

• 4pólová průmyslová spojka pro připojení integrovaného čidla teploty v registru k ovládání zařízení RLT.
• Protikonektor se nachází na příslušném zařízení RLT.

Mechanická spojení

• Pro spojení registru pro dohřívání a registru chlazení k příslušnému přístroji pro úpravu vzduchu se na straně přívodu vzduchu skříně registru nachází 8 závitových šroubů (M8), které jsou vedeny přes odpovídající vodicí prvky na straně výstupu přiváděného vzduchu příslušného vzduchotechnického zařízení a pomocí podložky a pojistné matice spojují registr s vzduchotechnickým zařízením tak, aby přesně seděl a byl těsný.

Informace k objednávce

• Objednávka výrobku jako náhradního dílu pod následujícím typovým číslem: E040.2536.1400
