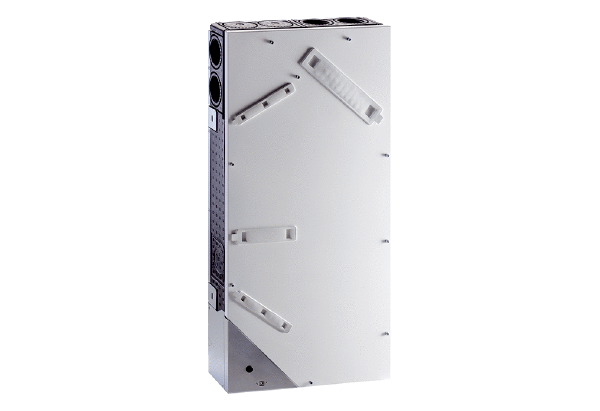

Větrací přístroj
WS 75 Powerbox H
Lokální, vysoce efektivní větrací zařízení s rekuperací tepla, EC ventilátory a entalpickým křížovým... více info
Příklady použití: všechny prostory až do 50 m², Jednotlivé prostory, Hotelové pokoje, Studentský byt, Ložnice
Údaje k produktu
Charakteristika

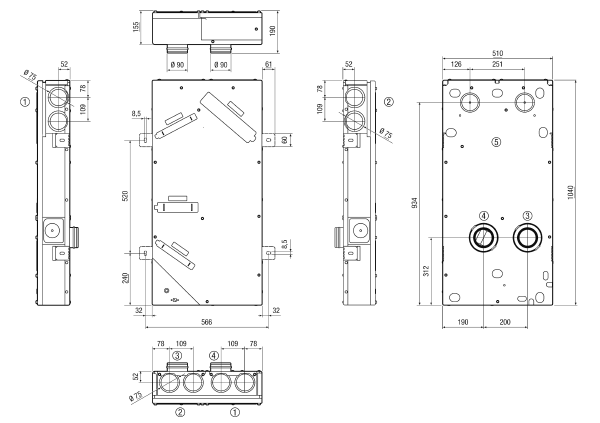

Výkres
WS 75 Powerbox H - Výkres [mm]
- Přívod
- Odvod
- Venkovní vzduch
- Odpadní vzduch
- volitelný přívod / připojení odvodu

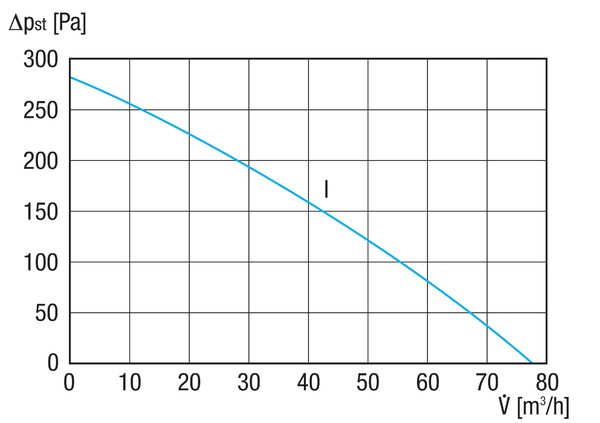

Technické údaje
WS 75 Powerbox H - Technické údaje
Příslušenství / Náhradní díly
WS 75 Powerbox H - Příslušenství / Náhradní díly
Speciální příslušenství
Obecné příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Flexoroura | MF-F75 | 0055.0096 | na vyžádání | |
| Úhel | MF-WL100 80/200 | 0018.0530 | na vyžádání | |
| Zásuvný adaptér | MF-WE75 | 0059.0972 | na vyžádání | |
| Flexoroura | MA-FR75 | 0152.0091 | na vyžádání | |
| Stěnové pouzdro | WW 90 | 0095.0664 | na vyžádání | |
| Talířový ventil, umělohmotný | TK 10 | 0151.0192 | na vyžádání | |
| CO2-čidlo | Trio CO2 E | 0157.1681 | na vyžádání | |
| CO2-čidlo | SKD Již nelze dodat | 0157.0345 | na vyžádání |
Náhradní díly
Typový popis
Výrobek-popis
WS 75 Powerbox H
Krátká informace
Lokální, vysoce efektivní větrací zařízení s rekuperací tepla, EC ventilátory a entalpickým křížovým protiproudovým tepelným výměníkem. DN 90 Připojení odpadního a vnějšího vzduchu na zadní straně zařízení. Vždy 2* DN 75 odvody a přívody vzduchu. Včetně kvalitního řízení vnitřního vzduchu RLS G1 WS ze skla, sledování teploty a vlhkosti, 2x filtr ISO Coarse 80 % (G4), oblast objemového proudu od 20 do 70 m³/h, provedení: montáž na stěnu zapuštěná nebo na povrch, viz nutné příslušenství.Typový popis
Provedení
- Možnosti montáže: zavěšení na zeď (svisle, vodorovně). Zapuštěná při montáži pod omítku.
- DN 90 Připojení odpadního a vnějšího vzduchu na zadní straně zařízení.
Krátký popis
- Inteligentní větrací zařízení s rekuperací tepla a vlhkosti pro řízený přívod a odvod vzduchu s objemovým průtokem od 20 do 70 m³/h.
- Velmi tiché zařízení s mimořádně dobrými zvukově izolačními vlastnostmi.
- Úplné oddělení přiváděného a odváděného vzduchu v celém zařízení. Zamezí se tím nežádoucí recirkulaci vzduchu. Díky tomu nedochází k přenosu virů (např. koronaviru) a bakterií.
- Hygienický certifikát v souladu s VDI 6022, list 1.
- Kompaktní a efektivní - energetická třída A. Hlukově a energeticky optimalizované ventilátory s EC technologií: 6,1 W na stupni 2 (30 m³/h) pro celé větrací zařízení.
- Obzvláště vhodný pro moderní novostavby nebo rekonstrukce.
- Odpovídá požadavkům KFW a NRW.
- Plug & Play: Jednoduché uvedení do provozu, bezplatný software pro uvádění do provozu.
- Z toho také vyplývá jednoduchého uvedení do provozu / měření množství vzduchu na ventilech. Žádné zaregulování průtoku.
- Různé provozní režimy: vyp, ruční, senzor automatika, ECO odvod vzduchu, ECO přívod vzduchu.
- Indikátor kvality ovzduší pomocí LED.
- Vysoce kvalitní ovládací jednotka vzduchu RLS G1 WS ze skla je součástí dodávky.
- Filtr ISO Coarse 80 % (G4) v odváděném a venkovním vzduchu. Do přívodu venkovního vzduchu lze volitelně vsadit filtrovou kaskádu s jedním pylovým filtrem ISO ePM1 60 % (F7).
- Powerbox je vybaven vysoce moderním entalpickým tepelným výměníkem s hygienickým certifikátem v souladu s VDI 6022, list 1.
- Sériově integrovaný kombinovaný senzor (vlhkost/teplota) na odvodu vzduchu umožňuje větrání na základě potřeb a také inteligentní strategii ochrany proti mrazu a odvlhčování (ochrana před nadměrnou vlhkostí).
- Eco provoz: ECO přívod vzduchu, ECO odvod vzduchu pro pasívní noční chlazení v létě.
- Powerbox lze ovládat pomocí aplikace (Maico@home) prostřednictvím integrovaného rozhraní Wi-Fi.
- Sériově s rozhraním USB pro uvedení do provozu.
- Přístroj je vybaven multifunkčním kontaktem např. pro ovládání alarmu / provozního ukazatele / dohřevu / předehřevu / vnější klapky.
- 1 vstupní kontakt (12 V) je připraven např. pro bezpečnostně-technická odpojení.
- Různé vstupy/výstupy umožňují regulačně technické připojení k jiným zařízením domovní techniky, např. k tepelnému čerpadlu.
- Integrované rozhraní MODBUS (TCP) pro integraci do domovní ovládací techniky.
- Volitelný zásuvný modul K-SM umožňuje integraci do KNX systémů budovy.
- Volitelný zásuvný modul E-SM umožňuje integraci do systémů EnOcean.
- Maximální flexibilita zařízení díky nejrůznějším možnostem vybavení a připojení.
- Moderní modulární technika zařízení umožňuje snadné dovybavení (např. předehřev) a velmi příjemné uživatelské prostředí pro servis a údržbu.
- Oblasti použití: Prostory do 60 m²: Studentské koleje, pečovatelské ústavy, hotelové pokoje, kanceláře, jednací místnosti, čekárny.
Funkce
Pouzdro
- Pouzdro s výbornou vzduchotěsností z teplotně odolného, hlukově a tepelně izolačního materiálu EPP bez tepelných mostů opatřené práškově lakovaným plechovým obkladem. Barva: dopravní bílá jako RAL 9016 - jemná matová struktura.
- Pouzdro EPP s velmi dobrými hygienickými/nehygroskopickými vlastnostmi.
- Materiál byl testován v Institutu pro hygienu ovzduší v souladu s VDI 6022.
- Vnější plochy přístroje a vnitřní pouzdro lze snadno čistit.
Filtr
- Filtr ISO Coarse 80 % (G4) v odváděném a venkovním vzduchu. Do přívodu venkovního vzduchu lze volitelně vsadit filtrovou kaskádu s jedním pylovým filtrem ISO ePM1 60 % (F7).
- Výměna filtru bez nářadí.
Doporučené příslušenství:
- WS 75 Powerbox S
- Nástrčná spojka SVR 100 (č. výr.: 0055.0188)
- WS 75 Powerbox H
- Sada pro hrubou stavbu na povrch: WS 75 RSAP (č. výr. 0093.1615) nebo zapuštěná sada pro hrubou stavbu: WS 75 RSUP (č. výr. 0093.1616)
- Nástěnný kryt na omítku: WS 75 APA (Typ.č. 0093.1617) nebo kryt pro pod omítku: WS 75 UPA (Typ.č. 0093.1618) nebo skleněný kryt pod omítku: WS 75 UPGA (Typ.č. 0093.1619)
Volitelné příslušenství:
- Prvek ostění Duo LE (č. výr. 0093.0088)
- Prodloužení prvku ostění Duo LEV (č. výr. 0093.0089)
Ovládání
- Řízení přívodu vzduchu RLS G1 WS součástí dodávky: Zap / Vyp, 5 ručně nastavitelných stupňů větrání (např. větrání k ochraně proti vlhkosti, větrání pro sníženou ventilaci, jmenovité větrání, rázové větrání a intenzivní větrání), automatický režim, ukazatel výměny filtru, indikace poruchy.
- WS 75 Powerbox S: Ovladač se montuje externě na podomítkovou krabici.
- WS 75 Powerbox H: Ovladač přímo na přístroji nebo externě namontovaný na podomítkové krabici.
- Ovládání pomocí aplikace Maico@home.
- Živé reporty, správa uživatelů.
- Automatický režim dle potřeb / časově řízený automatický provoz
- Ruční provoz / VYP
- ECO provoz přívod vzduchu nebo ECO provoz odvod vzduchu
- Hlášení o filtru, chybová hlášení
- USB připojení pro servis / uvedení do provozu - bezplatný software MAICO pro uvádění do provozu.
- Síťové připojení přes integrovaný modul Wi-Fi 2,4 GHz.
- Smart-Home ready (např. Loxone přes Modbus TCP/IP).
- Modbus TCP se připravuje.
- Volitelný zásuvný modul KNX K-SM pro začlenění do domovní ovládací techniky www.knx.org.
- Volitelný zásuvný modul EnOcean E-SM pro integrování zařízení do „EnOcean-World“ www.enocean-alliance.org.
Ovládání
- Standardní regulace průtoku vzduchu řízená potřebou („relevantní hodnota vlhkosti“).
- Plynulé přizpůsobení množství vzduchu dle potřeb.
- Integrovaná funkce ochrany před nadměrnou vlhkostí.
- 3 teplotní senzory ve venkovním, odpadním a přívodním vzduchu.
- 1 kombinovaný senzor (teplota a vlhkost) v hrdle odváděného vzduchu.
- Alternativní senzory pro odtahové potrubí: Kombinovaný senzor teploty, vlhkosti a CO2 nebo teploty, vlhkosti a VOC.
- Lze připojit až 2 externí senzory různých typů (CO2, VOC, Vlhkost).
- Multifunkční kontakt pro ovládání např. signalizace provozu a poruch, topného registru, venkovních klapek nebo chlazení.
- Vstup pro bezpečnostní odpojení prostřednictvím 12V kontaktu (např. detektor kouře, požární poplach, krb bez rozdílu tlaku).
- Funkce spánku: Přístroj se vypne po uplynutí nastavené doby spánku a poté se opět spustí.
Schválení a certifikáty
- Protokol o zkoušce dle DIN EN 13141-8.
- Hygienické certifikáty pro materiál pouzdra (EPP) a tepelný výměník.
- Zápis ve věstníku TZWL.
Tepelný výměník / Zpětné získávání tepla
- Vysoce efektivní entalpický křížový protiproudý výměník tepla.
- Zpětné získávání tepla až 93 % a zpětné získávání vlhkosti až 75 %.
- Hygienický certifikát (žádné bakterie a přestup nebo rozrůstání virů) podle VDI 6022, list 1.
- Antimikrobiální tepelný výměník lze čistit vodou.
- Není nutný vývod kondenzátu.
Letní zapojení
- Eco provoz: ECO přívod vzduchu, ECO odvod vzduchu pro pasívní noční chlazení v létě.
Ochrana proti zamrznutí
- Zamezení zamrznutí tepelného výměníku při nízkých teplotách sledováním teploty odpadního vzduchu.
- Při nebezpečí zamrznutí je postupně redukován průtok venkovního vzduchu.
Ventilátory
- Radiální ventilátory pro venkovní a odpadní vzduch.
- Energeticky účinné EC stejnosměrné motory s integrovanou regulací konstantního průtoku.
- Lze plynule nastavit 4 výkonové stupně od 20 m³/h do 70 m³/h.
Montážní pokyny
- Nástěnná montáž společně se sadou pro hrubou stavbu WS 75 RSAP a nástěnným krytem WS 75 APA nebo zapuštěná montáž společně se sadou pro hrubou stavbu WS 75 RSUP a zapuštěným krytem WS 75 UPA nebo zapuštěným skleněným krytem WS 75 UPGA.
- Doporučený průměr jádrového vrtu: DN 140 s mírným spádem ven.
- Víko pouzdra lze lehce demontovat.
- Žádné zaregulování systému.
- Přístroj je ihned připraven k provozu. Elektrické připojení prostřednictvím pevné instalace.

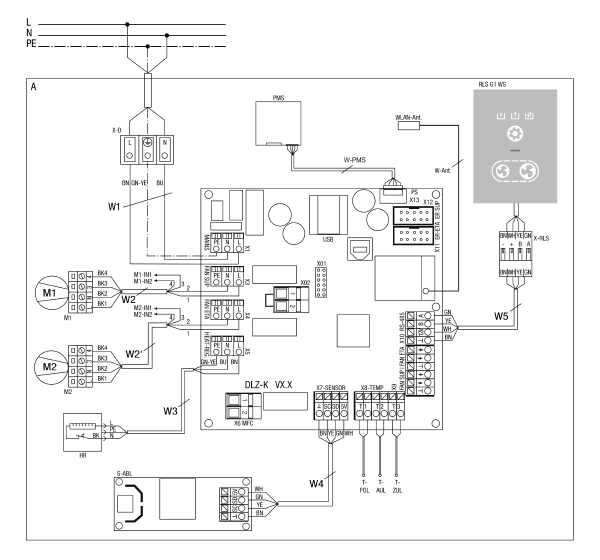

Schéma zapojení
WS 75 Powerbox H - Schéma zapojení
Svorky a vedení
A - ventilační přístroje WS 75 Komfort Powerbox
X-D - síťová připojovací svorka / uvnitř přístroje
W1 - připojovací vedení 230V AC
W2 - připojovací vedení 230VAC AUL-ventilátor (LIYY 4 x 0,5mm²)
W2' - připojovací vedení 230VAC FOL-ventilátor (LIYY 4 x 0,5mm²)
W3 - připojovací vedení PTC-topného registru
W4 - připojovací vedení interního senzorového modulu
W5 - připojovací vedení ovládacího dílu RLS G1 WS
W-Ant - připojovací vedení antény PLC-WLAN
W-PMS - připojovací vedení senzoru jemného prachu / s koncovkami
X-RLS - nástrčná spojka RLS
Komponenty
M1 - Ventilátor venkovního vzduchu/přívodu
M2 - Ventilátor odvodu/odpadního vzduchu
HR - registr dohřevu přívodu / volitelně
T-FOL - čidlo teploty NTC odpadního vzduchu
T-AUL - čidlo teploty NTC venkovního vzduchu
T-ZUL - čidlo teploty NTC přívodu
S-ABL - modul čidla odvodu
RLS G1 WS - ovládací díl RLS G1 WS
PMS - senzor jemného prachu v odvodu / volitelně
WLAN-Ant. - WLAN-anténa
Další možnosti připojení
X11 - ER ETA připojení řídícího vedení FOL ventilátoru
X11 - ER SUP připojení řídícího vedení AUL ventilátoru
X02 - připojovací svorka pro externí bezpečnostní zařízení, napěťový kontakt 12VDC
X6 - MFC - multifunkční kontakt, bezpotenciálový reléový kontakt 230VAC/5A // 30VDC/5A
X01 - zásuvka pro volitelný komunikační modul EnOcean/KNX
USB - USB servisní rozhraní
M1-IN1 - stav-vstup1 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M1-IN2 - stav-vstup2 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN1 - stav-vstup1 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN2 - stav-vstup2 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku

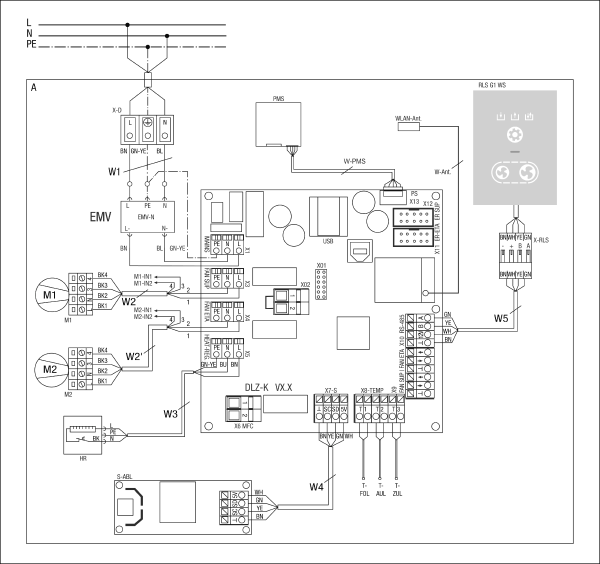

Svorky a vedení
A – Ventilační přístroje WS 75 Komfort Powerbox
X-D – připojovací svorka síť / Interní zařízení
W1 – připojovací vedení 230 V AC
W2 – připojovací vedení 230 V AC pro ventilátor AUL (LIYY 4 x 0,5 mm²)
W2' – připojovací vedení 230 V AC pro ventilátor FOL (LIYY 4 x 0,5 mm²)
W3 – připojovací vedení pro PTC topný registr
W4 – připojovací vedení interního snímače
W5 – připojovací vedení ovládacího dílu RLS G1 WS
W-Ant – připojovací vedení pro PLC- WLAN anténu
W-PMS – připojovací vedení pro čidlo jemného prachu / předmontované
X-RLS – konektor RLS
Komponenta
Ventilátor M1 pro venkovní vzduch/Přívod vzduchu
M2 – Ventilátor odvodního vzduchu
HR – Registr dohřevu pro přívod vzduchu / volitelné
T-FOL – čidlo teploty NTC pro odpadní vzduch
T-AUL – čidlo teploty NTC pro venkovní vzduch
T-ZUL – čidlo teploty NTC pro přívod vzduchu
S-ABL – Senzorový modul pro odvod
RLS G1 WS – ovladač RLS G1 WS
PMS – Senzor jemného prachu na odvodu vzduchu / volitelné
WLAN-anténa – WLAN-anténa
EMC – Síťový filtr / volitelné
EMV-N – napájecí zdroj EMV
S - Čidlo
Další možnosti připojení
X11 – ER ETA Připojovací kabel pro ovládání FOL ventilátoru
X11 – ER SUP připojovací kabel pro ovládání AUL ventilátoru
X02 – připojovací svorka pro externí bezpečnostní zařízení, napětí na kontaktech 12 V DC
X6 – MFC – multifunkční kontakt, bezpotenciálový reléový kontakt 230 V AC/5 A // 30 V DC/5 A
X01 – Slot pro volitelný komunikační modul EnOcean/KNX
USB – rozhraní pro služby USB
M1-IN1 – vstup stavu 1 – Ventilátor AUL/ZUL – 230 VAC, dodržujte konfiguraci optického členu
M1-IN2 – vstup stavu 2 – Ventilátor AUL/ZUL – 230 VAC, dodržujte konfiguraci optického členu
M2-IN1 – vstup stavu 1 – Ventilátor ABL/FOL – 230 VAC, dodržujte konfiguraci optického členu
M2-IN2 – vstup stavu 2 – Ventilátor ABL/FOL – 230 VAC, dodržujte konfiguraci optického členu

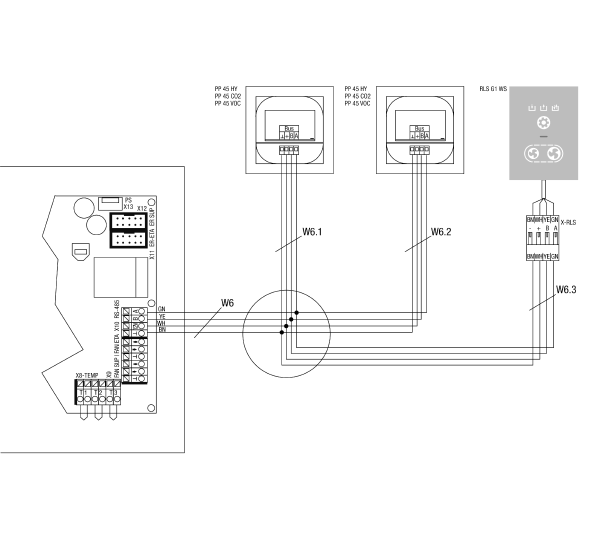

W6 - připojovací vedení externích komponent. Doporučený typ vedení LIYCY 4x0,34mm². U přístrojů s externím připojením ovládacího dílu musí být stínění vedení propojeno s plechem elektronického modulu
W6.1 - připojovací vedení externího senzoru 1. Doporučený typ vedení LIYCY 4x0,34mm². Nepřekračovat celkovou povolenou délku vedení od řízení z senzoru - max. 25 metrů.
W6.2 - připojovací vedení externího senzoru 2. Doporučený typ vedení LIYCY 4x0,34mm². Nepřekračovat celkovou povolenou délku vedení od řízení z senzoru - max. 25 metrů.
W6.3 - připojovací vedení ovládacího dílu RLS G1 WS. Doporučený typ vedení LIYCY 4x0,34mm². Nepřekračovat celkovou povolenou délku vedení od řízení z senzoru - max. 25 metrů.

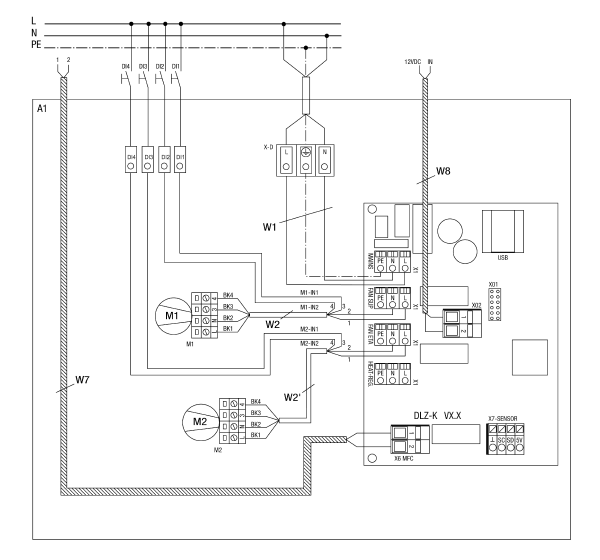

A1 - ventilační přístroje PB WS 75 Komfort
W1 - připojovací vedení 230V AC
W2 - připojovací vedení 230VAC AUL-ventilátor (LIYY 4 x 0,5mm²)
W2' - připojovací vedení 230VAC FOL-ventilátor (LIYY 4 x 0,5mm²)
DI1 - digitální vstup1 / stav-vstup1 ventilátor AUL/ZUL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
DI2 - digitální vstup2 / stav-vstup2 ventilátor AUL/ZUL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
DI3 - digitální vstup3 / stav-vstup1 ventilátor ABL/FOL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
DI4 - digitální vstup4 / stav-vstup2 ventilátor ABL/FOL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
W7 - připojovací vedení multifunkčního kontaktu MFC, bezpotenciálový reléový kontakt pro hlášení a funkci, max. 230VAC/5A // 30VDC/5A. Pozor na konfiguraci
W8 - připojovací vedení pro externí odpojení (volitelně) nebo bezpečnostní zařízení. Napěťový kontakt 12VDC, externí, použitý typ kontaktu: NC
M1-IN1 - stav-vstup1 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M1-IN2 - stav-vstup2 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN1 - stav-vstup1 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN2 - stav-vstup2 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
Ke stažení / videa
WS 75 Powerbox H - Ke stažení / videa
Předchůdce - následník
WS 75 Powerbox H - Předchůdce
| Typ výrobku | Jméno | Typ.č. | Akce |
|---|---|---|---|
| Montážní sada | Duo A-SE Již nelze dodat | 0095.0330 | |
| Montážní sada | Duo Z-SE Již nelze dodat | 0095.0331 |
Poznámkový lístek Vám nabízí možnost centrálně shromažďovat požadované produkty.
Poznámkový lístek může být libovolně měněn. Můžete měnit množství a pozici výrobku, vracet se ke stránkám výrobků, stahovat
produktové datové listy, rušit pozice nebo označovat produkty jako volitelné (alternativní).
Poznámkový lístek může být uložen na lokálním počítači a využit později k provedení dalších změn.
S dokončeným poznámkovým lístkem můžete stáhnout výpisy se specifikacemi všech uložených výrobků, vystavit poptávku nebo porovnat
výrobky.
Na těchto webových stránkách jsou implementovány technologie jako cookies nebo analýzy chování uživatele (targeting a tracking) pro zajištění služeb spojených se zpracováním osobních údajů – např. IP adresy nebo informací z prohlížeče. Tyto služby slouží pro kontinuální zlepšování našich stránek a perzonalizaci obsahů, které odpovídají vašim individuálním zájmům. Vy máte samozřejmě možnost prostředníctvím vlastního nastavení toto používání ovlivnit.Vaše příslušná nastavení jsou pak uložena do výběrového cookie. S výjimkou výše uvedených výběrových cookies budou technicky nepodstatné cookies a analýzy používány pouze v případě, pokud je povolíte kliknutím na volbu „Akceptovat vše a zavřít“. Detaily a možnosti k individualizaci vašeho svolení naleznete v nastavení ochrany dat.
Zde můžete zvolit různé kategorie služeb nebo cookies. Aktivací odpovídajících zaškrtávacích políček „Statistika & analýza“ a potvrzením „Uložit nastavení“ můžete informovat o svolení k použití služeb pro účely perzonifikace. V „Nastavení ochrany dat“ na dolním konci webové stránky můžete vaše svolení a nastavení jednotlivých služeb vždy s účinností do budoucna odvolávat nebo měnit.
Nutné cookies jsou pro provoz webových stránek nezbytné. Bez těchto cookies by webové stránky nefungovali korektně.
Tyto cookies a služby pořizují a zpracovávají data pro statistické a analytické účely a pomáhají tím vylepšovat a přizpůsobovat webové stránky potřebám uživatelů. K tomu jsou využity funkce Google Analytics a Google Adwords Conversation. Podrobný popis naleznete v našem prohlášení o ochraně dat.
