geniovent.x 900 F L-E-SU - Courbe caractéristique
- Plage de dimensionnement

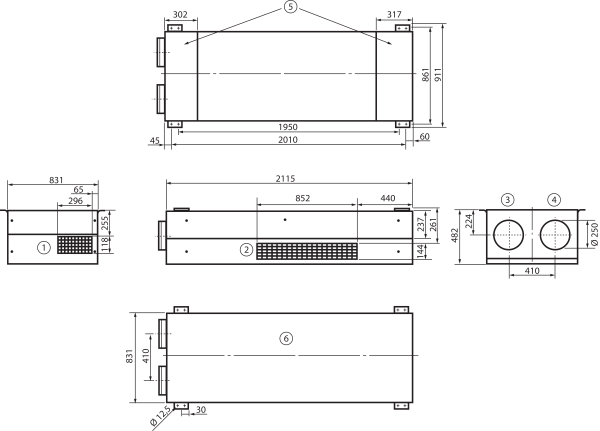

Dessin coté
Caractéristiques techniques
Accessoires
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Registre de préchauffage électrique | PH GVX600/900F 1,5 | 0093.0714 | sur demande | |
| Registre de réchauffage électrique | EH GVX600-900F 1,5 | 0093.0715 | sur demande | |
| Filtre à air, rechange | GVX600/900F F7 | 0093.1507 | sur demande | |
| Filtre à air, rechange | GVX600/900F M5 | 0093.1509 | sur demande | |
| Filtre à air, rechange | GVX600/900F F7 K | 0093.1508 | sur demande | |
| Filtre à air, rechange | GVX600/900F M5 K | 0093.1510 | sur demande | |
| Commande air ambiant | RLS T1 SYS | 0157.1643 | sur demande | |
| Interrupteur de gaz de fumée, y compris montage | RGS 144 M | 0157.1472 | sur demande | |
| Module enfichable EnOcean | E-SM | 0092.0556 | sur demande | |
| Module enfichable KNX | K-SM | 0092.0557 | sur demande | |
| Platine supplémentaire | ZP 1 | 0092.0554 | sur demande |
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Raccord mural d'air extérieur | KW-AL 25/2E | 0152.0112 | sur demande | |
| Raccord mural d'air rejeté | KW-FL 25E Nouveauté | 0044.0373 | sur demande | |
| Détecteur de CO2 | Trio CO2 E | 0157.1681 | sur demande | |
| Régulateur de la qualité de l'air | Trio VOC E | 0157.1510 | sur demande | |
| Capteur de mouvement | PIR | 0157.1473 | sur demande |
Description du produit
Description duproduit
Schémas de branchement
Schéma de raccordement de la carte geniovent.x
A2 - Contrôleur VMC
A3 - Raccordement au secteur 230 V/50 Hz/16 A, protection par fusible à fournir sur site par le client A3
W3 - Gaine de raccordement (à fournir sur site) pour dispositif de sécurité externe avec contact libre de potentiel 12 V/2 A
X01 - Emplacement pour module de communication enfichable EnOcean/KNX en option X01
ZP1 - Carte d'extension ZP1 commande du registre de réchauffage (pour les appareils avec registre de préchauffage et registre de réchauffage)
geniovent.x Schéma de raccordement Option pompe de relevage de condensats
A1 - Pompe à condensats. Optionnel. Raccord pour les appareils équipés d'un échangeur thermique sensible
A2 - Contrôleur VMC
A3 - Bloc secteur. Alimentation 12 V CC, détecteur de mouvement en option
V/ZUL - Ventilateur air entrant
V/ABL - Ventilateur air extrait
KL/AL - Volet d'air extérieur
KL/FL - Volet d'air rejeté
geniovent.x Schéma de raccordement du registre de préchauffage et registre de réchauffage, entrainement du bypass
ABL - Sonde de température d'air sortant
AL - Sonde de température de l'air extérieur
A1 - Contact de signalisation libre de potentiel max. 250 V CA / 30 V CC, 5 A ohmique. Respecter la Configuration !
A2 - Contrôleur VMC
BY - bypass
B1 -entraînement bypass (fabricant Bosch)
F - capteur
VPH - Capteur de température d'air rejeté
H - registre de chauffage
H1 - registre de chauffage 1 (registre de préchauffage ou registre de réchauffage). En option
H2 - registre de chauffage 2 (registre de réchauffage). En option
K - Contact
VPC - câble de commande
XB* - Connecteur enfichable uniquement pour la version d'appareil GVX.S ! Connecteur enfichable à 5 broches
ZP1 - Carte d'extension ZP1
ZUL - Sonde de température d'air entrant
geniovent.x Schéma de raccordement des ventilateurs, module de commande
A1 - Utilisation alternative comme interface ModBus RTU intégrée. Tenir compte de la configuration ! Combinaison ModBus RTU avec RLS T1 SYS impossible !
A2 - Contrôleur VMC
O - En option
VPC - câble de commande
SL V/ABL - Câble de commande ventilateur air sortant
SL V/ZUL - câble de commande ventilateur air entrant
ZP1 - Carte d'extension ZP1. Système de commande du registre de chauffage d'appoint (pour les unités avec registre de préchauffage et registre de réchauffage)
geniovent.x Schéma de raccordement Capteur CO2 et Capteur COV, bouton pause
A1 - Respecter la configuration de l'entrée du capteur
A2 - Contrôleur VMC
A3 - Capteur CO2 interne
A4 - Capteur CO2 externe, en option
A5 - Capteur COV externe, en option
A6 - Bouton de pause, en option
S - capteur
VPC - câble de commande
VPC/ÖL - Câble de commande Ölflex
geniovent.x Schéma de raccordement externe Marche/Arrêt, coupure BMZ, dysfonctionnement KP, interrupteur de fumée
A1 - Dysfonctionnement de la pompe à condensats, en option. Raccord pour les appareils équipés d'un échangeur de chaleur sensible
A2 - Contrôleur VMC
A3 - Interrupteur de fumée Hekatron ORS 144K, appareils internes en option. Alimentation électrique via les bornes X12
AB/BMZ - Débranchement BMZ
F1 - Fonction externe marche/arrêt, refroidissement nocturne ou mode rinçage. Activation de l'appareil / type de fonction par contact fermé sans potentiel. Tenir compte de la configuration de l'entrée du capteur.
S - capteur
VPC/ÖL - Câble de commande Ölflex
geniovent.x Schéma de raccordement détecteur de mouvement, module de commande, bouton pause, Marche/Arrêt externe
Détecteur de mouvement A1 Bosch ISC-BPR-W12, en option. Alimentation électrique via un bloc d'alimentation 12 V CC. Respecter la configuration de l'entrée du capteur 2. Pour le raccord du bloc d'alimentation, voir page 2.
A2 - Contrôleur VMC
BD - module de commande
F1 - Fonction externe Marche/Arrêt, refroidissement nocturne ou mode rinçage. Activation de l'appareil / du type de fonction par contact fermé sans potentiel. Tenir compte de la configuration de l'entrée de capteur 4.
NT - bloc secteur
PT1 - Bouton pause en option. Raccord de composants optionnels à l'entrée. Capteurs 3 et 4 uniquement possibles si l'unité de commande RB ZF 4 n'est pas utilisée. Tenir compte de la configuration de l'entrée de détecteur 3.
S - Détecteur
VPC - câble de commande
VPC/ÖL - Câble de commande Ölflex
geniovent.x Schéma de raccordement Câbles d'alimentation électrique, module de commande tactile RLS T1 SYS / modules de commande simple RB ZF 4
A2 - Contrôleur VMC
BD - module de commande
O - En option
VPC - câble de commande
SV - alimentation électrique
geniovent.x Schéma de raccordement Câbles de raccordement Circuits optionnels via ligne de commande / prise USB-B / prise Ethernet
A1 - raccord (SW3-SW9) pour capteurs / contacts externes. Affectation des composants, voir pages 5, 6, 7.
Remarque : lors du raccordement de capteurs externes par utilisation des fils SW3-SW9, le raccordement des fils doit être effectué côté contrôleur !
A2 - Contrôleur VMC
AS BMZ - Débranchement BMZ
ET/BU - Ethernet / prise RJ45 maico@home / BACnet TCP / ModBus TCP
ME1 - Contact de signalisation libre de potentiel max. 250 V CA / 30 V CC, 5 A ohmique. Respecter la Configuration !
PK - Rallonge de câble patch Cat 5
VPC - câble de commande
USB IS - Logiciel de mise en service USB / prise femelle
VL - Extension
geniovent.x Schéma de raccordement du module de commande tactile RLS T1 SYS pour le raccordement de plusieurs appareils (1 à 10 appareils)
A2 - Contrôleur VMC
G - Appareil
VPC - câble de commande
TP/DL - Câble de données à paires torsadées
O/BM - RLS T1 SYS. Appareil maître bus en option
5 - À utilisation du module de commande RLS T1 SYS comme module de commande du système, la longueur maximale du câble de données RS-485 doit être limitée à 500 mètres.
Un RLS T1 SYS permet de commander jusqu'à 10 appareils de ventilation.
À utiliser le RLS T1 SYS comme module de commande du système, vous trouverez les réglages nécessaires dans la notice d'utilisation.
En cas de perturbations de communication, les lignes de données (A, B) doivent être terminées aux deux extrémités par des résistances de 120 ohms chacune.
