Quickbox

DSQ 31/4

Više se ne isporučuje
Broj artikla: 0080.0033
Proizvođač: MAICO
Zvučno izolirani radijalni ventilator za unutrašnju montažu, trofazna struja, DN 315
Primjeri primjene: Radni prostor, Odsisavanje na radnom mjestu, Skladišna prostorija, Radionica, Prostorija za zadržavanje
Podatkovni list proizvoda
DSQ 31/4 IM0011157.PNG Zvučno izolirani radijalni ventilator za unutrašnju montažu, trofazna struja, DN 315

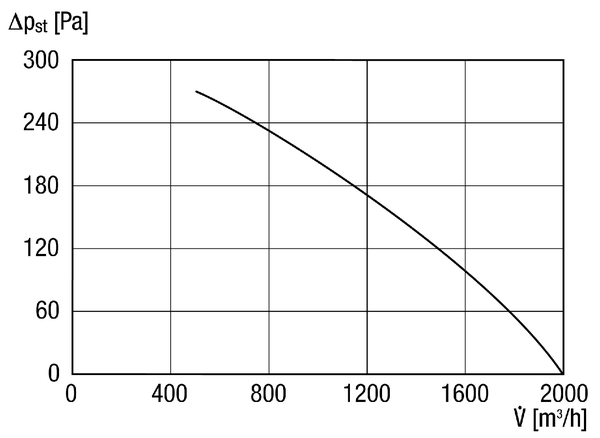

Krivulja

DSQ 31/4 - Krivulja

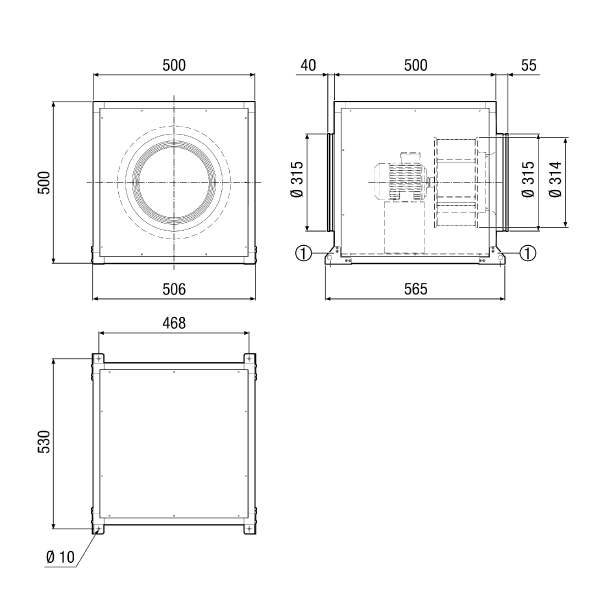

Crtež s veličinama

DSQ 31/4 - Crtež s veličinama [mm]

  1. Montažni kutnik ugrađen na uređaj

Tehnički podaci

DSQ 31/4 - Tehnički podaci

Artikl DSQ 31/4
Volumen zraka 2.000 m³/h
S mogućnošću upravljanja brzinom
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 120 W
PMax 120 W
INomin. 0,6 A
IMaks. 0,6 A
Vrsta zaštite IP 55
Toplinska klasa F
Glavni kabel 5 x 1,5 mm²
Materijal kućišta Čelični lim, pocinčani
Težina 33,5 kg
Težina s pakovanjem 35,78 kg
Ventilator se može izvući
Nominalna dužina 315 mm
Širina 506 mm
Visina 500 mm
Dubina 565 mm
Širina s pakovanjem 620 mm
Visina s pakovanjem 590 mm
Dubina s pakovanjem 620 mm
Temperatura struje zraka kod nazivne struje -20 °C do 50 °C
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Razina zvučnog tlaka 43 dB(A) / Razmak 3 m, uvjeti slobodnog polja
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799800330
Broj artikla 0080.0033



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, visoko (dB(A))

55

49

45

44

37

34

30

53

LWA5, visoko (dB(A))

61

59

61

60

57

51

45

67

LWA6, visoko (dB(A))

55

63

66

60

57

54

43

69

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor

DSQ 31/4 - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Obujmica za pričvršćivanje ELR 31 0092.0114 na zahtijev
  • Na blok za zabilješke

Opći pribor

Opis proizvoda

Opisproizvoda

DSQ 31/4

Kratka informacija

Zvučno izolirani radijalni ventilator za unutrašnju montažu, trofazna struja, DN 315

Opis proizvoda

Model

  • Model s 400 V (3+PE).
  • Moguća regulacija brzine pretvaračem frekvencije MFU ili transformatorom.
  • Osigurajte zaštitu od preopterećenja na mjestu ugradnje zato što je propisana.

Značajke

  • Bočna stijenka sa spojem odsisnog kanala može se ugraditi u pet različitih smjerova. Stoga je prilagodljiva pri montaži i u slučaju nepovoljnih uvjeta u prostoru.
  • Kompaktne dimenzije.
  • Vrlo tihi rad zbog izvrsne zvučne izolacije.
  • Serijska proizvodnja s prethodno ugrađenim pričvrsnim kutnicima koji olakšavaju montažu.
  • S propelerom s unatrag savijenim krilima. Stoga optimalna učinkovitost i mali troškovi održavanja.
  • Ventilator zbog velikih razmaka između krila propelera nema nagib za onečišćenje.
  • Vrsta zaštite IP 55.

Upute za montažu

  • Montaža unutar zgrade.
  • Bočni dio s usisnim postoljem čvrsto je ugrađen. Bočni dio s odsisnim postoljem i zatvoreni bočni dijelovi mogu se međusobno izmijeniti. Na taj se način Quickbox može prilagoditi najrazličitijim situacijama montaže.
  • Položaj za ugradnju po želji.
  • Stijenka kućišta može se lako ukloniti.
  1. Bočna stijenka s usisnim postoljem
  2. Bočna stijenka, može se pričvrstiti vijcima
  3. Bočna stijenka, može se ukloniti
  4. Zapor
  5. Bočna stijenka s odsisnim postoljem
  6. Rotor
  7. Vijčani spoj kabela
  8. Motor s priključnom kutijom

S Pločica upozorenja za smjer kretanja propelera

T Tipska pločica

Električni spoj

  • Priključivanje na unutrašnju priključnu kutiju.

Sadržaj

Priključne sheme

DSQ 31/4 - Priključne sheme
