Quickbox

DSQ 56/6

Više se ne isporučuje
Broj artikla: 0080.0040
Proizvođač: MAICO
Zvučno izolirani radijalni ventilator za unutrašnju montažu, trofazna struja, DN 560
Primjeri primjene: Radni prostor, Odsisavanje na radnom mjestu, Skladišna prostorija, Radionica, Prostorija za zadržavanje
Podatkovni list proizvoda
DSQ 56/6 IM0011157.PNG Zvučno izolirani radijalni ventilator za unutrašnju montažu, trofazna struja, DN 560

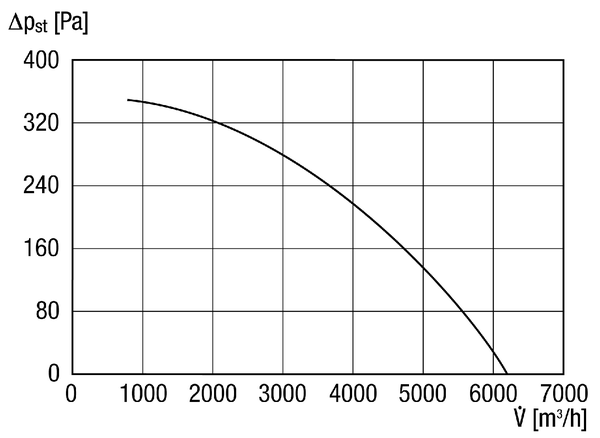

Krivulja

DSQ 56/6 - Krivulja

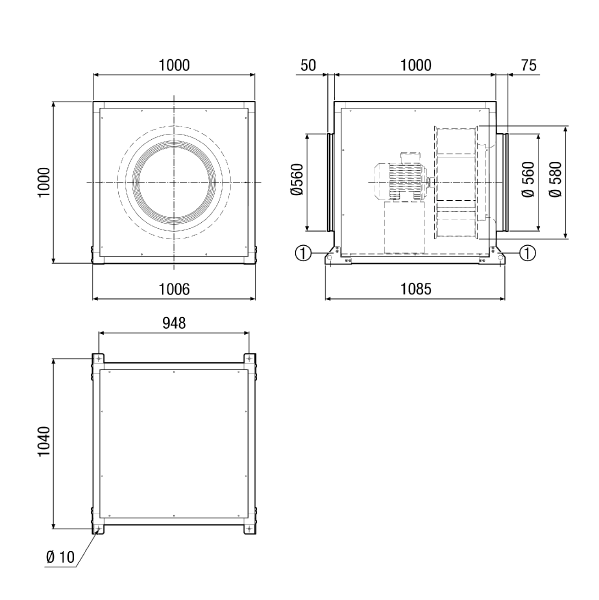

Crtež s veličinama

DSQ 56/6 - Crtež s veličinama [mm]

  1. Montažni kutnik ugrađen na uređaj

Tehnički podaci

DSQ 56/6 - Tehnički podaci

Artikl DSQ 56/6
Volumen zraka 6.500 m³/h
S mogućnošću upravljanja brzinom
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 550 W
PMax 550 W
INomin. 1,8 A
IMaks. 1,8 A
Vrsta zaštite IP 55
Toplinska klasa F
Glavni kabel 5 x 1,5 mm²
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Čelični lim, pocinčani
Težina 121,5 kg
Težina s pakovanjem 150,5 kg
Ventilator se može izvući
Nominalna dužina 560 mm
Širina 1.006 mm
Visina 1.000 mm
Dubina 1.085 mm
Širina s pakovanjem 1.200 mm
Visina s pakovanjem 1.000 mm
Dubina s pakovanjem 1.150 mm
Temperatura struje zraka kod nazivne struje -20 °C do 50 °C
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Razina zvučnog tlaka 47 dB(A) / Razmak 3 m, uvjeti slobodnog polja
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799800408
Broj artikla 0080.0040



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, visoko (dB(A))

53

55

47

46

40

41

37

59

LWA5, visoko (dB(A))

60

66

64

64

60

58

53

71

LWA6, visoko (dB(A))

60

70

72

64

63

66

63

77

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Opis proizvoda

Opisproizvoda

DSQ 56/6

Kratka informacija

Zvučno izolirani radijalni ventilator za unutrašnju montažu, trofazna struja, DN 560

Opis proizvoda

Model

  • Model s 400 V (3+PE).
  • Moguća regulacija brzine pretvaračem frekvencije MFU ili transformatorom.
  • Osigurajte zaštitu od preopterećenja na mjestu ugradnje zato što je propisana.

Značajke

  • Bočna stijenka sa spojem odsisnog kanala može se ugraditi u pet različitih smjerova. Stoga je prilagodljiva pri montaži i u slučaju nepovoljnih uvjeta u prostoru.
  • Kompaktne dimenzije.
  • Vrlo tihi rad zbog izvrsne zvučne izolacije.
  • Serijska proizvodnja s prethodno ugrađenim pričvrsnim kutnicima koji olakšavaju montažu.
  • S propelerom s unatrag savijenim krilima. Stoga optimalna učinkovitost i mali troškovi održavanja.
  • Ventilator zbog velikih razmaka između krila propelera nema nagib za onečišćenje.
  • Vrsta zaštite IP 55.

Upute za montažu

  • Montaža unutar zgrade.
  • Bočni dio s usisnim postoljem čvrsto je ugrađen. Bočni dio s odsisnim postoljem i zatvoreni bočni dijelovi mogu se međusobno izmijeniti. Na taj se način Quickbox može prilagoditi najrazličitijim situacijama montaže.
  • Položaj za ugradnju po želji.
  • Stijenka kućišta može se lako ukloniti.

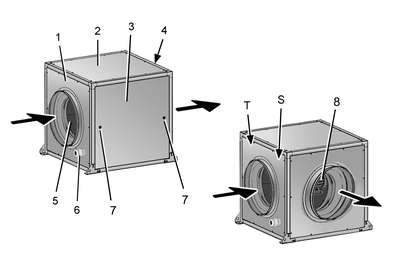

  1. Bočna stijenka s usisnim postoljem
  2. Bočna stijenka, može se pričvrstiti vijcima
  3. Bočna stijenka, može se ukloniti
  4. Zapor
  5. Bočna stijenka s odsisnim postoljem
  6. Rotor
  7. Vijčani spoj kabela
  8. Motor s priključnom kutijom

S Pločica upozorenja za smjer kretanja propelera

T Tipska pločica

Električni spoj

  • Priključivanje na unutrašnju priključnu kutiju.

Sadržaj

Priključne sheme

DSQ 56/6 - Priključne sheme



Raniji model - Noviji model
