Hangszigetelt elszívódoboz
EKR 35-3
Hangszigetelt elszívódoboz, DN 350, háromfázisú váltóáram
Alkalmazási példák: Páraelszívó, Üzemi konyha, Munkahelyi elszívórendszer, Gépi elszívó
Termék adatlap

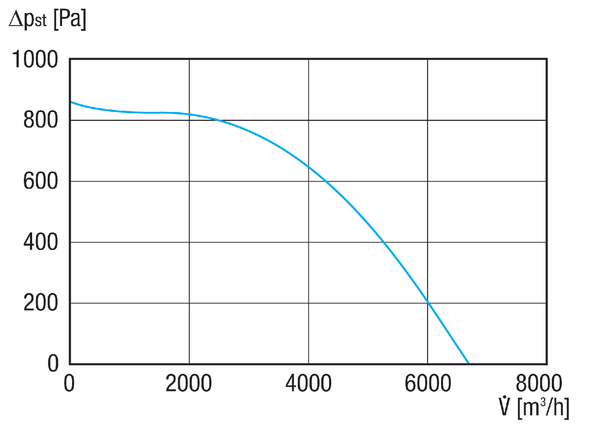

Jelleggörbe
Méretarányos rajz

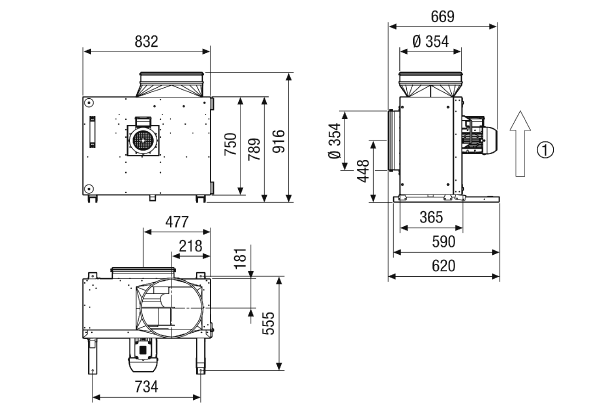

EKR 35-3 - Méretarányos rajz [mm]
- Légáramlás iránya
Műszaki adatok
EKR 35-3 - Műszaki adatok
Tartozékok
EKR 35-3 - Tartozékok
Készülékhez tartozó kiegészítők
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Esővédő tető | WSD 20-40 | 0149.0083 | igény szerint |
Általános tartozékok
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Frekvenciaszabályzó | MFU 4 | 0157.1216 | igény szerint |
Termékleírás
Termékmegnevezés
EKR 35-3
rövid leírás
Hangszigetelt elszívódoboz, DN 350, háromfázisú váltóáramTermékleírás
Jellemzők
- A sorozatot speciálisan konyhai elszívó ventilátorok nagyfokú igénybevételéhez terveztük.
- Dupla falú ház horganyzott acéllemezből a különösen alacsony zajszint iránti magas igények kielégítésére.
- Közepes és nagy légmennyiség szállítása nagy ellenállásnál.
- Nem érzékeny a forró szállítandó közegekre (120 °C-ig).
- Szívó és nyomó oldali csőcsatlakozások közvetlenül a légcsatorna hálózatba történő beszereléshez, dupla tömítőperemekkel.
- Szerelősínnel és 4 rezgéscsillapítóval.
- A ventilátoregység a tisztításhoz és karbantartáshoz kifordítható.
- A motor a légáramon kívül került elhelyezésre.
- Kondenzvíz elvezetővel, ha a kifúvó csonk fölfelé mutat.
- Nagynyomású, radiál járókerekek hátrahajló lapátokkal.
Motor
- A motor frekvenciaszabályzóval szabályozható.
- IP X4 védelmi fokozat zárt házfedélnél, valamint csőcsatlakozással a szívó- és nyomóoldalon.
- Fordulatszám-szabályzás Maico MFU-n keresztül.
Szerelési utasítás
- Mind a fölfelé, mind pedig jobbra vagy balra irányuló kifúvó csonkkal beépíthető.
- Ha jobbra vagy balra irányuló kifúvó csonkkal szerelik, akkor az építtetőnek át kell alakíttatnia a szerelőajtót.
Elektromos csatlakozás
- Kívül elhelyezett villamos csatlakozó doboz csavaros kábelcsatlakozással.
Biztonsági utasítások
- A ventilátort csak szabad beszívás vagy kifúvás mellett szabad üzembe helyezni, ha biztosítva van a lapátkerék érintésvédelme a DIN EN ISO 13857 szerint.
- Ehhez védőrácsot kell felhelyezni.
Kapcsolási rajzok
EKR 35-3 - Kapcsolási rajzok
Deltakapcsolás
Csillagkapcsolás
Letöltések / videok
EKR 35-3 - Letöltések / videok
Előmodell - utánmodell
EKR 35-3 - Előmodell
| Terméktípus | Név | Cikkszám | akció |
|---|---|---|---|
| Hangszigetelt elszívódoboz | EKR 35-2 Már nem szállítható | 0080.0885 |
