Elektromos légfűtő szabályzóval

DRH 35-12 R

Termékszám: 0082.0147
Elektromos légfűtő beépített hőmérsékletszabályozóval, DN 350, háromfázisú váltóáram

Termék adatlap

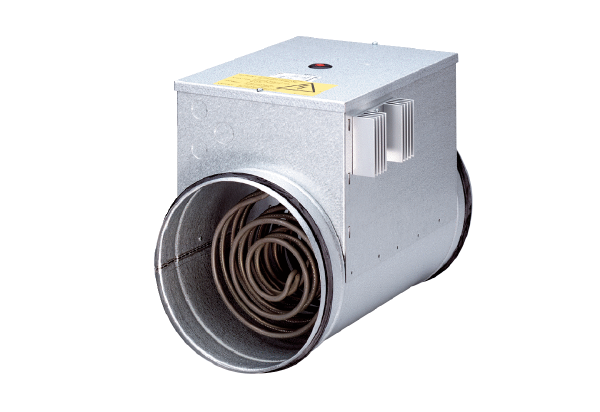

DRH 35-12 R IM0009879.PNG Elektromos légfűtő beépített hőmérsékletszabályozóval, DN 350, háromfázisú váltóáram
Vissza
  • A Jegyzetlapra
ERH 16-2 R
DRH 16-5 R
DRH 20-6 R
DRH 25-9 R
DRH 31-12 R
DRH 35-12 R
DRH 40-12 R

Jelleggörbe

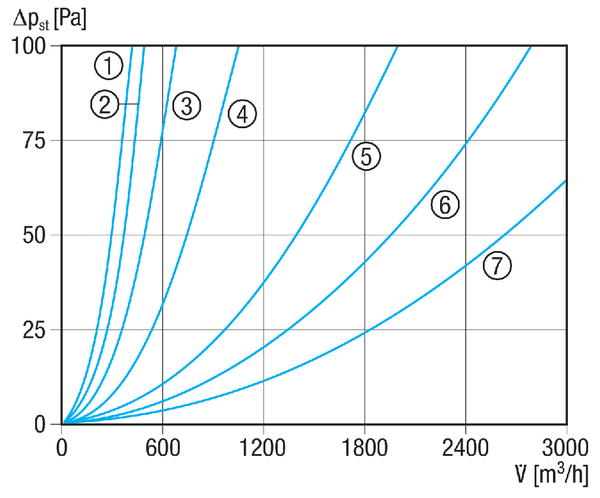

DRH 35-12 R - Jelleggörbe Nyomásveszteségek

  1. ERH 16-2 R
  2. DRH 16-5 R
  3. DRH 20-6 R
  4. DRH 25-9 R
  5. DRH 31-12 R
  6. DRH 35-12 R
  7. DRH 40-12 R

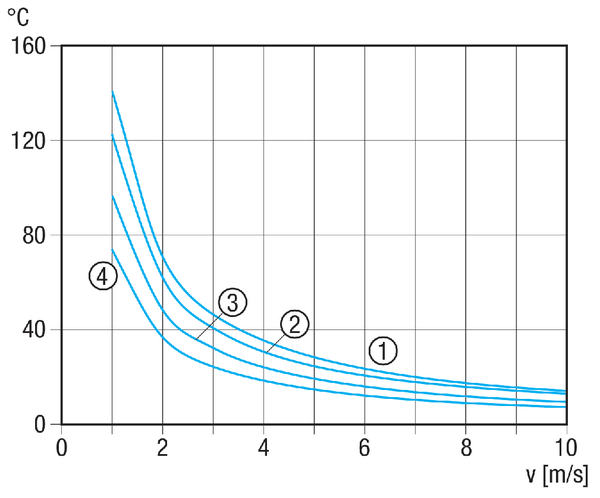

DRH 35-12 R - Jelleggörbe Hőmérsékletnövelés DN 250–400-as méretekhez

  1. DRH 25-9 R
  2. DRH 31-12 R
  3. DRH 35-12 R
  4. DRH 40-12 R

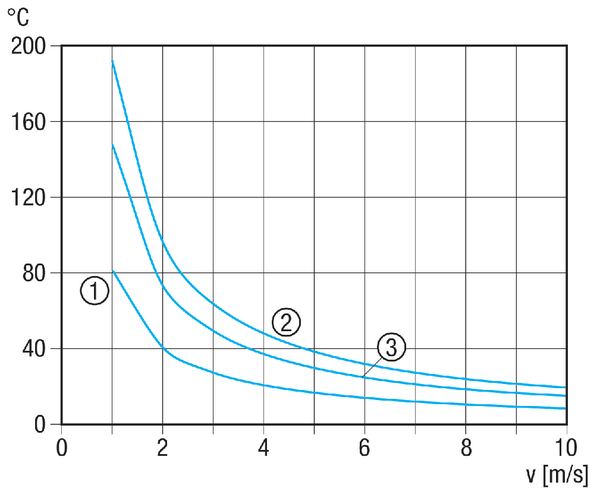

DRH 35-12 R - Jelleggörbe Hőmérsékletnövelés DN 160–200-as méretekhez

  1. ERH 16-2 R
  2. DRH 16-5 R
  3. DRH 20-6 R

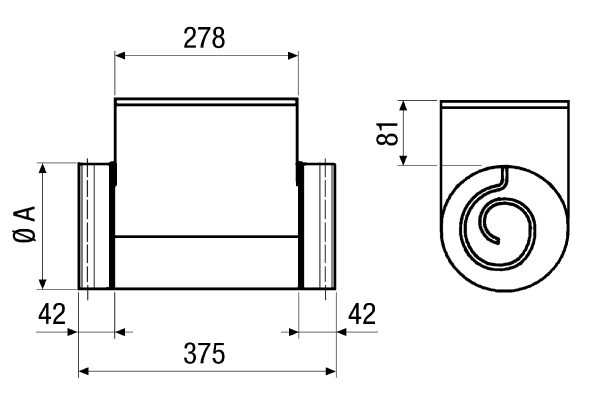

Méretarányos rajz

DRH 35-12 R - Méretarányos rajz [mm]

DRH 35-12 R: A csatlakozócsonkon gumitömítés nélkül

A: 350 mm

Műszaki adatok

DRH 35-12 R - Műszaki adatok

Termék DRH 35-12 R
Legkisebb légmennyiség 520 m³/h
Feszültségfajta Háromfázisú váltóáram
Feszültségosztály 400 V
Hálózati frekvencia 50 Hz
Imax 10 A
Védelmi fokozat IP 43
Beszerelés belső és külső
Beszerelési helyzet vízszintes / függőleges
Ház anyaga acéllemez, horganyzott
Súly 8,72 kg
Súly csomagolással 9,8 kg
Névleges méret 350 mm
Szélesség 350 mm
Magasság 431 mm
Mélység 375 mm
Szélesség csomagolással együtt 465 mm
Magasság csomagolással együtt 545 mm
Mélység csomagolással együtt 390 mm
Légfűtőtípus elektromos
Fűtési teljesítmény 12.000 W
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799821472
Termékszám 0082.0147

Tartozékok / Tartozék -hoz

DRH 35-12 R - Tartozékok / Tartozék -hoz

Készülékhez tartozó kiegészítők

Terméktípus Név Cikkszám Ár*(EUR) akció
Légszűrő TFE 35-4 0149.0081 igény szerint
  • A Jegyzetlapra
Légszűrő TFE 35-7 0149.0056 igény szerint
  • A Jegyzetlapra
Légáramlás figyelő LW 9-1 Újdonság 0157.1707 igény szerint
  • A Jegyzetlapra
Légáramlás figyelő LW 9 Már nem szállítható 0157.0779 igény szerint
  • A Jegyzetlapra
Légszűrő TFE 35-5 Már nem szállítható 0149.0065 igény szerint
  • A Jegyzetlapra

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Védőrelé US 16 T 0157.0769 igény szerint
  • A Jegyzetlapra

speciális tartozék

Terméktípus Név Cikkszám Ár*(EUR) akció
Hangszigetelt szellőző doboz DSR 35 S Már nem szállítható 0080.0232 igény szerint
  • A Jegyzetlapra

általános tartozék

Terméktípus Név Cikkszám Ár*(EUR) akció
Diagonál ventilátor EDR 35 0080.0658 igény szerint
  • A Jegyzetlapra
Radiál csőventilátor ERR 35/1 Már nem szállítható 0080.0870 igény szerint
  • A Jegyzetlapra
Radiál csőventilátor ERR 35/1 S Már nem szállítható 0080.0871 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző doboz ESR 35/1 Már nem szállítható 0080.0286 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző doboz ESR 35-2 Már nem szállítható 0080.0615 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző doboz DSR 35-2 S Már nem szállítható 0080.0622 igény szerint
  • A Jegyzetlapra
Quickbox ESQ 35/4 Már nem szállítható 0080.0029 igény szerint
  • A Jegyzetlapra
Quickbox DSQ 35/4 Már nem szállítható 0080.0034 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

DRH 35-12 R

rövid leírás

Elektromos légfűtő beépített hőmérsékletszabályozóval, DN 350, háromfázisú váltóáram

Termékleírás

  • Elektromos légfűtő szellőzéstechnikai rendszerekhez.
  • Beépített hőmérsékletszabályozóval.
  • Nem izzó, rozsdamentes acélból készült csőfűtőtestekkel.
  • FR 30 P szobai érzékelő és FL 30 P csatornaérzékelő a szállítási csomag része.
  • Az elszennyeződött csőfűtőtestek fokozott tűzveszélyt jelentenek. A megelőzés érdekében szereljünk be TFE légszűrőt.
  • Javasolt tartozékok: Légáramlás figyelő LW 9 és légszűrő TFE... .

Beszerelési utasítások

  • Az elektromos légfűtőt a ventilátor nyomóoldalára kell felszerelni, hogy elkerüljük a ventilátormotor túlmelegedését. A házon egy nyíl jel mutatja az előírt légáramlási irányt az elektromos légfűtőn keresztül.
  • A ventilátor és az elektromos légfűtő közé az optimális beáramlás biztosítása érdekében helyezzünk 1 m - 1,5 m hosszú csőillesztéket.
  • A beáramlási sebesség az LW 9 légáramlás figyelővel ellenőrizhető.
  • Ha a beáramlási sebesség 1,5 m/s alá csökken, akkor az elektromos légfűtőt ki kell kapcsolni.

Biztonsági utasítások

  • Az elszennyeződött csőfűtőtestek fokozott tűzveszélyt jelentenek. A megelőzés érdekében szereljünk be TFE légszűrőt.
  • Kivitelezés a VDE, a Készülék- és termékbiztonsági törvény és a vonatkozó EU irányelvek szerint.
  • 2 egymástól függetlenül bekötendő hőmérsékletkorlátozóval.
  • Gyúlékony anyagoktól való minimális távolság: 150 mm (kisebb távolság esetén megfelelő szigetelést kell alkalmazni).

Tartalomjegyzék

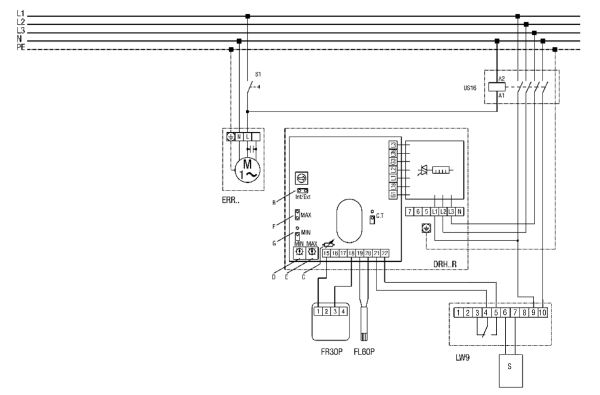

Kapcsolási rajzok

DRH 35-12 R - Kapcsolási rajzok

Csőventilátor elektromos légfűtővel DRH 25-9R, DRH 31-12R, DRH 35-12R és DRH 40-12R

S1 - Rendszer Be

S - érzékelő

US 16 - összpólusú bontókapcsoló (védőrelé)

ERR... - Radiális csőventilátor

DRH...R - elektromos légfűtő DRH 25-9R, DRH 31-12R, DRH 35-12R, DRH 40-12R

B=áthidalás Int/Ext zárva kell hogy legyen

C=a potenciométer beállítását nem szabad megváltoztatni

D=a potenciométer kívánt értéke MIN-korlátozáshoz

D=a potenciométer kívánt értéke MAX-korlátozáshoz

F=áthidalás MAX-korlátozáshoz, az áthidalásnak zárva kell lennie!

G=ha az áthidalás zárt, akkor a MIN-korlátozás aktív

FR30P - Ext. Kívánt érték szabályozó (0-30°C) szobai érzékelővel

FL60P - Ext. Csatornaérzékelő MIN, MAX korlátozáshoz

LW9 - légáramlás figyelő (N állásban)

Az LW9 érzékelő beszerelése az elektromos légfűtő bemeneti oldalán

Kívánt érték beállítása 0-30°C és a szoba hőmérsékletének mérése FR30P-vel

Min/Max korlátozás 0-60°C a bevezető csatornán FL60P-vel
