Quickbox
DSQ 35/4
Már nem szállíthatóGyártó: MAICO
Hangszigetelt radiális ventilátor beltéri beszereléshez, háromfázisú váltóáram, DN 355
Alkalmazási példák: Munkahely, Munkahelyi elszívórendszer, Raktár, Műhely, Tartózkodási helyiség
Termék adatlap
Jelleggörbe
Méretarányos rajz
DSQ 35/4 - Méretarányos rajz [mm]
- A szerelőkonzol és a rögzítőanyag a szállítási csomag része
Műszaki adatok
DSQ 35/4 - Műszaki adatok
Tartozékok
DSQ 35/4 - Tartozékok
Készülékhez tartozó kiegészítők
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Rögzítő mandzsetta | ELR 35 Már nem szállítható | 0092.0115 | igény szerint |
Általános tartozékok
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Automata visszacsapó szelep | AVM 35 | 0093.0012 | igény szerint | |
| Csőhangtompító | RSR 35/50 Fennmaradó készlet | 0092.0335 | igény szerint | |
| Csőhangtompító | RSR 35/50-1 | 0092.0607 | igény szerint | |
| Elektromos légfűtő szabályzóval | DRH 35-12 R | 0082.0147 | igény szerint | |
| Légszűrő | TFE 35-4 | 0149.0081 | igény szerint | |
| Légszűrő | TFE 35-7 | 0149.0056 | igény szerint | |
| Védőrelé | US 16 T | 0157.0769 | igény szerint | |
| Frekvenciaszabályzó | MFU 1 | 0157.1214 | igény szerint | |
| Ötfokozatú trafó | TR 2,5-2 | 0157.0149 | igény szerint | |
| Ötfokozatú trafó, kapcsolószekrény | TR 2,5 S-2 | 0157.0152 | igény szerint | |
| Ötfokozatú kapcsoló a TRE...S-2 / TR...S-2 ötfokozatú trafókhoz | DSS 20 | 0157.0750 | igény szerint | |
| Légáramlás figyelő | LW 9 | 0157.0779 | igény szerint | |
| Légszűrő | TFE 35-5 Már nem szállítható | 0149.0065 | igény szerint |
Termékleírás
Termékmegnevezés
DSQ 35/4
rövid leírás
Hangszigetelt radiális ventilátor beltéri beszereléshez, háromfázisú váltóáram, DN 355Termékleírás
Modell
- 400 V-modell (3+PE).
- Transzformátorral vagy MFU frekvenciaszabályzóval szabályozható fordulatszám.
- Az előírt motor-túlterhelésvédelmet a vevőnek kell biztosítania.
Jellemzők
- Az elszívó csonkkal szerelt oldalfal 5 különböző irányban felszerelhető. Ezért változtatható a szereléskor, kedvezőtlen helyviszonyok esetén is.
- Kompakt méretek.
- Nagyon halk üzem a kiemelkedő hangszigetelésnek köszönhetően.
- Szériaszerűen előszerelt rögzítő konzolokkal - megkönnyítik a szerelést.
- Hátrafele görbülő járókerék. Ezért optimális a hatásfok és alacsonyak a fenntartási költségek.
- A ventilátor a keréklapátok közötti nagy távolságok miatt nem szennyeződik könnyen.
- IP 55 védelmi fokozat.
Szerelési utasítás
- Épületen belüli beszerelés.
- A beszívócsonkot tartalmazó oldalrész fixre van szerelve. A kifúvó csonkot tartalmazó oldalrész és a zárt oldalrészek egymás között kicserélhetőek. Ezáltal a Quickbox gyorsan hozzáilleszthető a legkülönbözőbb szerelési helyzetekhez.
- Tetszőleges beszerelési helyzet.
- A ház fala könnyen levehető.

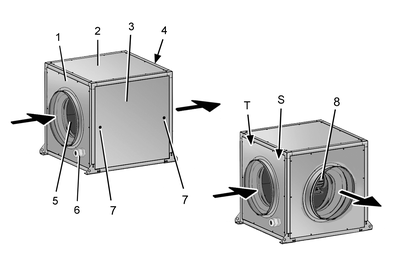

- Oldalfal bemeneti konnektorral
- Oldalfal, lecsavarozható
- Oldalfal, levehető
- Reteszelés
- Oldalfal kifúvó csonkokkal
- járókerékkel
- Kábelcsatlakozás
- Motor villamos csatlakozó dobozzal
S utaló tábla járókerék forgási irány
T típusjelző tábla
Elektromos bekötés
- Csatlakozás belső villamos csatlakozó dobozhoz.
Kapcsolási rajzok
DSQ 35/4 - Kapcsolási rajzok
