Izolowany akustycznie wentylator skrzynkowy
KFR 6030-A
Produkt nie jest już dostępnyProducent: MAICO
Izolowany akustycznie płaski wentylator skrzynkowy do powietrza wywiewanego z wentylatorem odśrodkowym i... Więcej informacji
Przykłady zastosowań: Obiekt handlowy, Stanowisko pracy, Sala ekspozycyjna, Zakład produkcyjny, Hala przemysłowa
Karta danych wyrobu

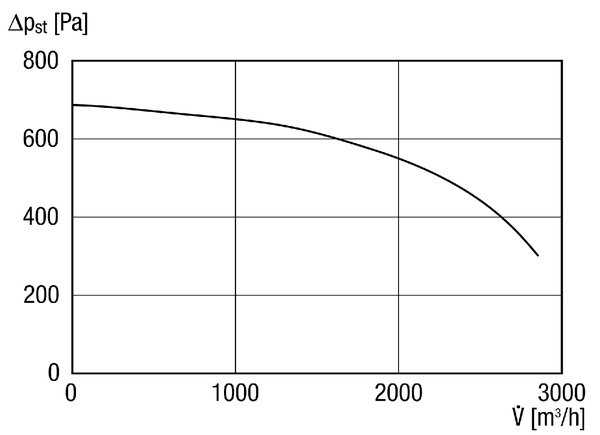

Charakterystyka

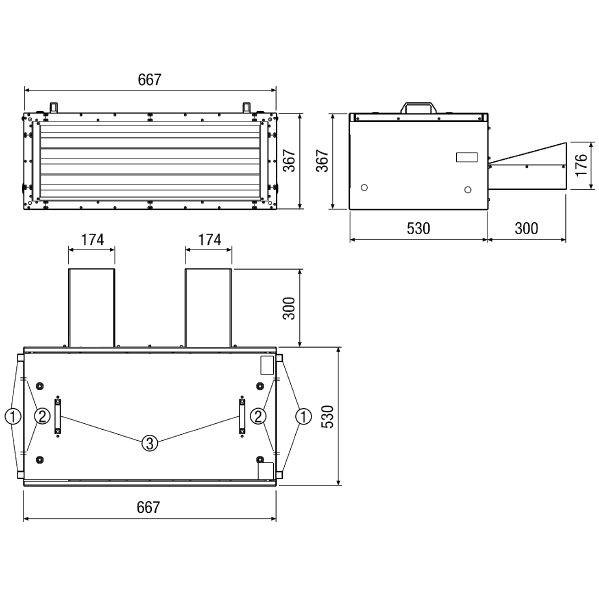

Rysunek wymiarowy
KFR 6030-A - Rysunek wymiarowy [mm]
- Kątownik montażowy (pozycja zmienna)
- Przepust kablowy
- Odkręcany uchwyt montażowy
Dane Techniczne
KFR 6030-A - Dane Techniczne
Akcesoria
KFR 6030-A - Akcesoria
Akcesoria ogólne
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Kratka zewnętrzna | LZP 28 | 0151.0257 | na żądanie | |
| Kanałowy tłumik akustyczny | KSP 28/14 | 0092.0303 | na żądanie | |
| Transformator 5-stopniowy | TRE 6,5-2 | 0157.0160 | na żądanie | |
| Transformator 5-stopniowy, szafa rozdzielcza | TRE 6,5 S-2 | 0157.0164 | na żądanie | |
| Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 | ESS 20 | 0157.0749 | na żądanie | |
| Złączka elastyczna | ELP 28 Produkt nie jest już dostępny | 0092.0127 | na żądanie | |
| Kratka zewnętrzna | LZP-R 28 Produkt nie jest już dostępny | 0151.0383 | na żądanie |
Opis wyrobu
Opisproduktu
KFR 6030-A
krótki opis
Izolowany akustycznie płaski wentylator skrzynkowy do powietrza wywiewanego z wentylatorem odśrodkowym i żaluzją z siłownikiem, wymiar kanału 600 mm x 300 mmOpis wyrobu
Wersja KFR-A, KFD-A powietrze wywiewne
- Izolowany akustycznie płaski wentylator skrzynkowy do wyciągu powietrza.
- Z wentylatorem i żaluzją z siłownikiem.
- Sterowanie za pośrednictwem panelu obsługi zawartego w urządzeniu do wentylacji nawiewnej - oddzielny panel obsługi nie jest potrzebny.
Cechy
- Kompaktowe urządzenie dla powietrza nawiewanego lub wywiewanego.
- Obudowa izolowana jest termicznie i akustycznie warstwą wełny mineralnej grubości 30 mm.
- Wewnętrzne straty ciśnienia są bardzo małe dzięki dużym powierzchniom przepływu. Obudowa jest bardzo szczelna i gładka od wewnątrz i z zewnątrz. Dzięki temu bardzo cichy, z małą ilością wewnętrznych odgłosów powietrza, łatwy do czyszczenia.
- Szybka i prosta instalacja dzięki temu, że wszystkie komponenty są wstępnie zmontowane i gotowe do eksploatacji.
- Panel obsługi należy do zakresu dostawy urządzenia do wentylacji nawiewnej.
- Wskazówki dotyczące obliczeń dla wodnej nagrzewnicy powietrza można pobrać z Internetu.
- Stopień ochrony IP 43.

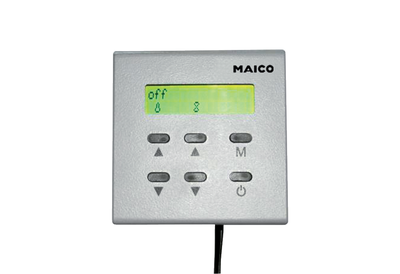

Panel obsługi
- Za pomocą jednego panelu obsługi można sterować jednym płaskim wentylatorem skrzynkowym dla powietrza nawiewanego i jednym płaskim wentylatorem skrzynkowym dla powietrza wywiewanego.
- Płaski wentylator skrzynkowy dla powietrza nawiewanego KFR / KFD i KFR-K / KFD-K: Panel obsługi zawarty w zakresie dostawy.
- Płaski wentylator skrzynkowy dla powietrza wywiewanego KFR-A / KFD-A: Brak panelu obsługi, sterowanie za pośrednictwem panelu obsługi płaskiego wentylatora skrzynkowego dla powietrza nawiewanego lub transformatora.
- Jeżeli do panelu obsługi nie jest podłączony żaden KFR-A / KFD-A, możliwe jest zamiast tego regulowanie regulowanego transformatorowo wentylatora 230 V (np. EKR, ESQ). Uwaga: Prąd pobierany przez urządzenie do wentylacji wywiewnej nie może przekroczyć prądu pobieranego przez urządzenie do wentylacji nawiewnej.
- Panel obsługi realizuje następujące funkcje:
- wybór trybu pracy (powietrze nawiewane / powietrze obiegowe).
- 3-stopniowe sterowanie wentylatora
- wskazanie aktualnego trybu pracy i temperatury zadanej
- określenie wartości zadanej temperatury na panelu obsługi
- wysterowanie nastawnika np. obwodu ogrzewania lub chłodzenia
- sygnał zwolnienia do chłodziarki
- wysterowanie pompy obiegowej ogrzewania
- wskaźnik zakłócenia z diodą LED i kodem błędu na panelu obsługi
- ograniczenie minimalnej i maksymalnej temperatury powietrza nawiewanego
- kontrola zabezpieczenia przeciwmrozowego wodnej nagrzewnicy powietrza
- kontrola filtra powietrza za pomocą pomiaru różnicy ciśnień
- Czujnik temperatury pokojowej wbudowany w panelu obsługi.
- wysterowanie siłownika klapy zamykającej
Wskazówki montażowe
- Dzięki efektywnej izolacji akustycznej i cieplnej urządzenie może być montowane bezpośrednio w sufitach podwieszanych.
- Kątownik montażowy zawarty w zakresie dostawy.
- Montować tylko poziomo.

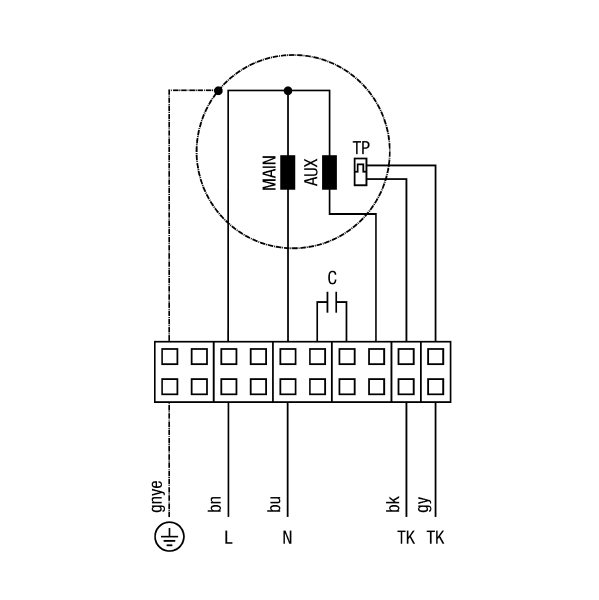

Schematy połączeń
KFR 6030-A - Schematy połączeń
Schemat połączeń KFR 6030-A i KFR 9030-A
TK - styk termiczny
