Осевой настенный вентилятор

DZQ 25/2 B

Номер артикула: 0083.0118
Изготовитель: MAICO
Осевой настенный вентилятор с квадратным настенным корпусом, DN250, трехфазный
Примеры применения: Производственное помещение, Торговое помещение, Гараж, Строительный вагончик, Склад
Технический паспорт продукта
DZQ 25/2 B IM0009977.PNG Осевой настенный вентилятор с квадратным настенным корпусом, DN250, трехфазный

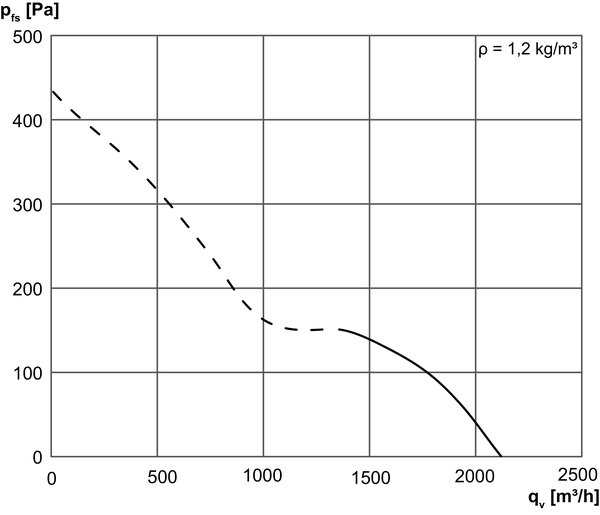

Характеристика

DZQ 25/2 B - Характеристика

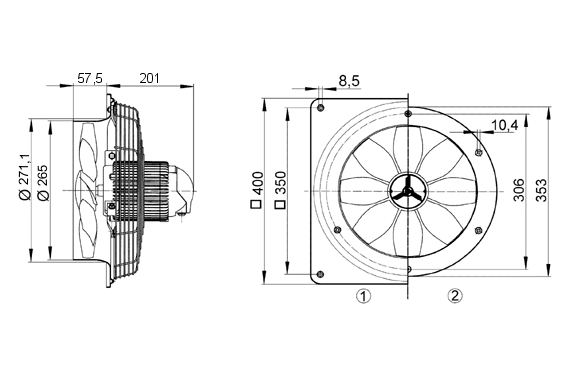

Габаритный чертеж

DZQ 25/2 B - Габаритный чертеж [mm]

  1. Стальной настенный корпус = исполнение EZQ/DZQ
  2. Стальной кольцевой настенный корпус = исполнение EZS/DZS

Технические данные

DZQ 25/2 B - Технические данные

Артикул DZQ 25/2 B
Исполнение Квадратный настенный корпус
Объёмный расход 2.120 m³/h
Объемный расходном 1.510 m³/h / Измерено при оптимальном КПД
Давление рfs, ном 140 Pa / Измерено при оптимальном КПД
Скорость вращения nном 2.870 1/min / Измерено при оптимальном КПД
Тип крыльчатки осевой
Регулируемая скорость вращения
Возможность реверса
Вид напряжения Трёхфазный ток
Напряжение питания 400 V
Сетевая частота 50 Hz
Номинальная мощность 175 W / Измерено при оптимальном КПД
Iном 0,35 A / Измерено при оптимальном КПД
Iмакс 0,45 A
Степень защиты IP 55
Тепловой класс B
Переключение числа полюсов
Подключение к сети 7 x 1,5 мм2
Место установки Стена / Потолок
Вид монтажа Настенный монтаж
Позиция горизонтальный / вертикальный
Материал Листовая сталь, оцинкованная
Цвет серебряный
Вес 7,11 kg
Масса с упаковкой 8,08 kg
Номинальный диаметр 250 mm
Ширина 400 mm
Высота 400 mm
Глубина 259 mm
Ширина с упаковкой 420 mm
Высота с упаковкой 420 mm
Глубина с упаковкой 300 mm
Температура транспортирующих сред при номинальном потоке -20 °C до 60 °C
Температура транспортирующей среды при IMax -20 °C до 60 °C
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799831181
Номер артикула 0083.0118
Артикул DZQ 25/2 B
Общая эффективность η 33,6 %
Категория измерений A
Категория эффективности statisch
Степень эффективности N 44,7
Необходимость в регулируемом приводе нет
Год выпуска См. заводскую табличку
Название производителя / официальный регистрационный номер / место нахождения производителя Maico Elektroapparate-Fabrik GmbH / Суд ведения торгового реестра Freiburg, HRB 601233 / Villingen-Schwenningen
Арт.№ 0083.0118
РBEP / объемный расходBEP / Pfs, BEP 0,175 kW / 1.510 m³/h / 140 Pa
nBEP 2.870 1/min
Степень повышения давления при оптимальном КПД ≈ 1
Информация о разборке и утилизации см. инструкцию по монтажу
Информация о монтаже, эксплуатации и текущем ремонте см. инструкцию по монтажу
Предметы, использованные при измерении эффективности и не описанные в категории изменений -
Уровень звуковой мощностиLWA7 81 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA7, S1 (dB(A))

26

35

52

60

59

60

56

46

65

LWA7, S2 (dB(A))

30

41

63

63

68

69

66

56

73

LWA7, S3 (dB(A))

35

44

65

67

72

71

69

60

77

LWA7, S4 (dB(A))

34

47

58

73

75

75

71

63

80

LWA7, S5 (dB(A))

36

46

56

74

76

76

72

64

81

LWA8, S1 (dB(A))

36

42

53

58

64

65

66

63

71

LWA8, S2 (dB(A))

50

55

63

63

71

72

72

69

77

LWA8, S3 (dB(A))

51

57

66

66

73

74

74

70

79

LWA8, S4 (dB(A))

54

61

65

74

76

76

76

73

82

LWA8, S5 (dB(A))

55

59

62

75

77

78

78

74

84

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

LWA8= Уровень звуковой мощности для корпуса и свободного выпуска в дБ

Принадлежности

DZQ 25/2 B - Принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Заслонка AS 25 0151.0331 по запросу
  • В памятку
Соединительная рамка ZVR 25 0093.0192 по запросу
  • В памятку
Заслонка, ручное управление RS 25 0151.0339 по запросу
  • В памятку
Сервомотор MS 2 0093.0403 по запросу
  • В памятку
Наружная решётка MLA 25 0151.0112 по запросу
  • В памятку
Наружная решётка MLZ 25 0151.0102 по запросу
  • В памятку
Удлинительная втулка VH 25 0055.0031 по запросу
  • В памятку
Внутренние решётки IG 25 0059.0172 по запросу
  • В памятку
Основной, ремонтный выключатель HS 3 0157.0736 по запросу
  • В памятку
Поворотный переключатель DS 10 0157.0410 по запросу
  • В памятку
Реверсивный переключатель W 1 0157.0101 по запросу
  • В памятку
Реверсивный переключатель WU 1 0157.0102 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
5-ступенчатый трансформатор TR 0,4-2 0157.0147 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управления TR 0,8 S-2 0157.0151 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2 DSS 20 0157.0750 по запросу
  • В памятку
Термостат THR 10 Выходной товар 0157.0774 по запросу
  • В памятку
Термостат THR 10-1 0157.0191 по запросу
  • В памятку
Термостат TH 10 0157.0764 по запросу
  • В памятку
Термостат TH 16 0157.0748 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Регулятор качества воздуха EAQ 10/1 Выходной товар 0157.0777 по запросу
  • В памятку
Гигростат HY 10 AP Больше не поставляется 0157.0358 по запросу
  • В памятку
Гигростат HY 10 UP Больше не поставляется 0157.0357 по запросу
  • В памятку
Выключатель защиты двигателя MV 25 Больше не поставляется 0157.0712 по запросу
  • В памятку

Описание изделия

Описаниеизделия

DZQ 25/2 B

Краткая информация

Осевой настенный вентилятор с квадратным настенным корпусом, DN250, трехфазный

Описание изделия

Трехфазное исполнение

  • Осевой настенный вентилятор с квадратным настенным корпусом, трехфазное исполнение.

Краткое описание

  • Защитная решетка на стороне всасывания, защита от прикосновения согласно стандарту DIN EN ISO 13857.
  • 8-лопастная крыльчатка из армированного стекловолокном полиамида.
  • Термическая защита от перегрузки, серийная.
  • Вентиляторы соответствуют требованиям Европейского регламента по экодизайну (ЕС) № 327/2011, директивы 2009/125/EC.
  • Работа без вибрации благодаря динамически сбалансированной крыльчатке и двигателю (вал ротора) в соответствии с уровнем качества 6.3, стандарт DIN ISO 1940, часть 1.
  • Высокий КПД прибора вентиляции, практически бесшумная работа.
  • Длительный срок службы благодаря использованию высококачественных материалов, таких как малошумные подшипники.
  • Вентиляторы не требуют обслуживания.
  • Доступен реверсивный режим работы вентиляторов.
  • По запросу и за дополнительную плату возможны специальные исполнения в соответствии с требованиями заказчика.
  • Монтаж для приточной и вытяжной вентиляции возможен в любом положении.

Направление потока воздуха

  • Направление потока воздуха промаркировано.
  • Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Трехфазный двигатель

  • Асинхронный двигатель.
  • Не подходит для транспортировки воздуха, насыщенного водяным паром.
  • Напряжение питания 400 В, 50 Гц.
  • Степень защиты IP 55. Исключение для типа DZQ ... D IP 54.
  • Регулируемая скорость вращения. Исключение для типов DZQ 40/2 B и DZS 40/2 B.
  • Приборы можно переключать бесступенчато с помощью опционального 5-ступенчатого трансформатора.
  • С возможностью реверса.
  • Реверсивный режим работы: при нестандартном направлении потока воздуха объемный расход уменьшается прибл. на 35 %.
  • Термическая защита от перегрузки, серийная. Исключением для типа DZQ/DZS 25/4 D и всех осевых настенных вентиляторов с переключением полюсов — поставка по запросу.
  • Присоединения выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя, например MV 25, или к цепи тока управления контактора.
  • Вентиляторы с переключением полюсов: защита от перегрузки обеспечивается через выключатель полной защиты двигателя, устанавливаемый заказчиком.
  • В двигателях с соотношениями скоростей вращения 8/4 или 4/2 переключение полюсов осуществляется по схеме Даландера.

Электрическое присоединение

  • К клеммнику под крышкой двигателя.

Указания по безопасности

  • Перед вводом вентилятора в эксплуатацию необходимо обеспечить защиту от прикосновения к крыльчатке согласно стандарту DIN EN ISO 13857, например, с защитной решеткой SG от Maico.

Специальные исполнения

  • По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:
    • Специальные напряжения и частоты.
    • Однофазные двигатели с термоконтактами или терморезисторами, выведенными беспотенциально на клеммы.
    • С отверстиями для отвода конденсата.
    • Вентиляторы с повышенной защитой от коррозии.
    • Алюминиевые крыльчатки.
  • Информацию по временной эксплуатации при температуре ниже -20 °С можно получить по запросу.
  • Эксплуатация с преобразователями частоты в обязательном порядке согласовывается с заводом-производителем.
  • Выполнимость специального заказа подлежит проверке.

Содержание

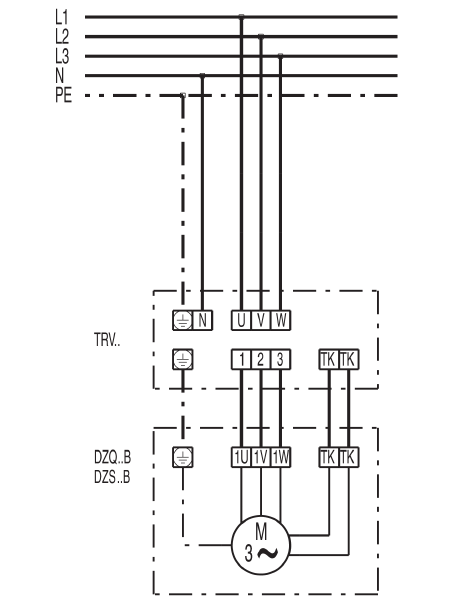

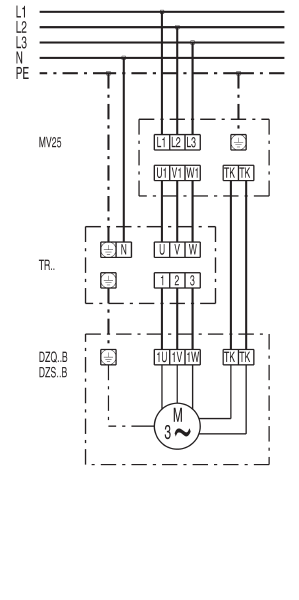

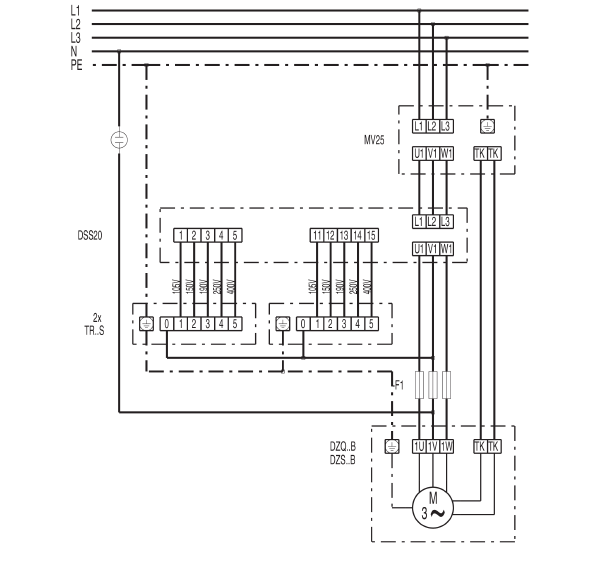

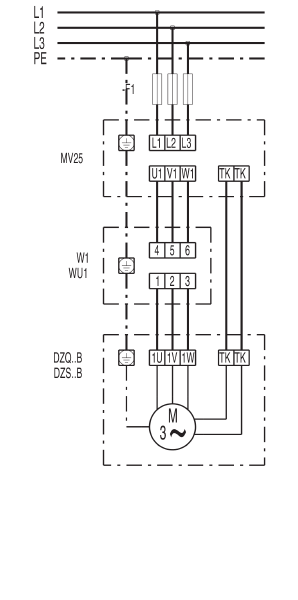

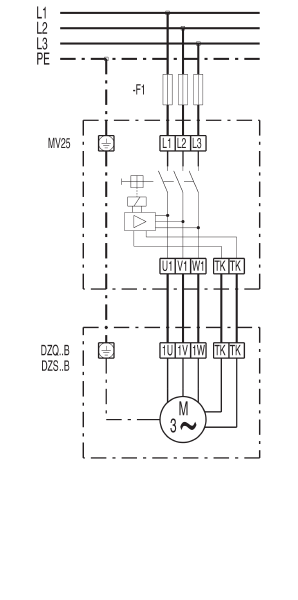

Схемы подключения

DZQ 25/2 B - Схемы подключения

DZQ/DZS/DZF..B стандартное исполнение (вращение по часовой стрелке, 1 скорость вращения)

SC – защитный контакт

TK – термоконтакт



DZQ/DZS/DZF..B стандартное исполнение (вращение против часовой стрелки, 1 скорость вращения)

SC – защитный контакт

TK – термоконтакт
