Осевой настенный вентилятор

EZS 25/4 D

Номер артикула: 0094.0072
Изготовитель: MAICO
Осевой настенный вентилятор со стальным кольцевым настенным корпусом, DN250, однофазный
Примеры применения: Производственное помещение, Торговое помещение, Гараж, Строительный вагончик, Склад
Технический паспорт продукта
EZS 25/4 D IM0009968.PNG Осевой настенный вентилятор со стальным кольцевым настенным корпусом, DN250, однофазный

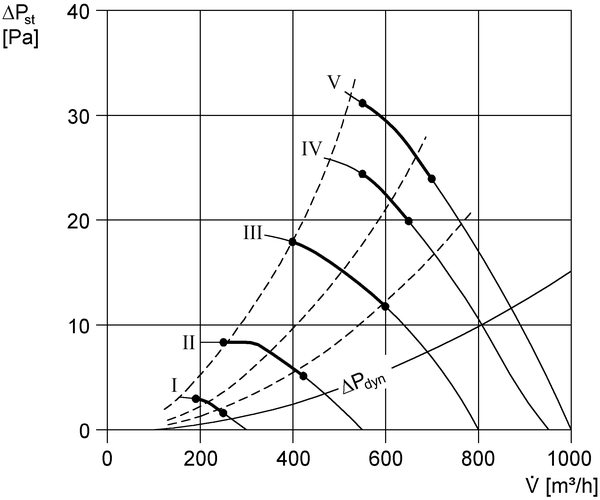

Характеристика

EZS 25/4 D - Характеристика

Габаритный чертеж

EZS 25/4 D - Габаритный чертеж [mm]

  1. Стальной настенный корпус = исполнение EZQ/DZQ
  2. Стальной кольцевой настенный корпус = исполнение EZS/DZS

Технические данные

EZS 25/4 D - Технические данные

Артикул EZS 25/4 D
Исполнение Стальной кольцевой настенный корпус
Объёмный расход 1.000 m³/h
Скорость вращения 1.425 1/min
Тип крыльчатки осевой
Регулируемая скорость вращения
Возможность реверса
Вид напряжения Однофазный ток
Напряжение питания 230 V
Сетевая частота 50 Hz
Номинальная мощность 32 W
Iном 0,16 A
Iмакс 0,2 A
Степень защиты IP 54
Тепловой класс B
Переключение числа полюсов
Место установки Стена / Потолок
Вид монтажа Настенный монтаж
Позиция горизонтальный / вертикальный
Материал Листовая сталь, оцинкованная
Цвет серебряный
Вес 3,75 kg
Масса с упаковкой 4,37 kg
Номинальный диаметр 250 mm
Ширина 400 mm
Высота 400 mm
Глубина 178 mm
Ширина с упаковкой 380 mm
Высота с упаковкой 220 mm
Глубина с упаковкой 380 mm
Температура транспортирующих сред при номинальном потоке -20 °C до 60 °C
Температура транспортирующей среды при IMax -20 °C до 60 °C
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799940722
Номер артикула 0094.0072



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA7, S1 (dB(A))

18

22

27

30

29

24

14

7

35

LWA7, S2 (dB(A))

18

32

38

43

45

45

38

23

50

LWA7, S3 (dB(A))

21

40

45

52

55

56

52

40

60

LWA7, S4 (dB(A))

23

40

47

54

57

59

55

44

64

LWA7, S5 (dB(A))

24

39

49

55

58

61

57

46

64

LWA8, S1 (dB(A))

18

23

25

28

26

20

10

1

32

LWA8, S2 (dB(A))

18

23

25

28

26

20

10

1

32

LWA8, S3 (dB(A))

23

46

44

51

53

55

51

40

59

LWA8, S4 (dB(A))

26

46

49

52

56

58

55

44

62

LWA8, S5 (dB(A))

28

40

55

54

59

61

60

56

66

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

LWA8= Уровень звуковой мощности для корпуса и свободного выпуска в дБ

Принадлежности

EZS 25/4 D - Принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Заслонка AS 25 0151.0331 по запросу
  • В памятку
Соединительная рамка ZVR 25 0093.0192 по запросу
  • В памятку
Заслонка, ручное управление RS 25 0151.0339 по запросу
  • В памятку
Сервомотор MS 2 0093.0403 по запросу
  • В памятку
Наружная решётка MLA 25 0151.0112 по запросу
  • В памятку
Наружная решётка MLZ 25 0151.0102 по запросу
  • В памятку
Удлинительная втулка VH 25 0055.0031 по запросу
  • В памятку
Внутренние решётки IG 25 0059.0172 по запросу
  • В памятку
Основной, ремонтный выключатель HS 3 0157.0736 по запросу
  • В памятку
Поворотный переключатель DS 10 0157.0410 по запросу
  • В памятку
Реверсивный переключатель W 1 0157.0101 по запросу
  • В памятку
Реверсивный переключатель WU 1 0157.0102 по запросу
  • В памятку
Ступенчатый переключатель FS 4 0016.0104 по запросу
  • В памятку
Ступенчатый, реверсивный переключатель FS 6 0016.0106 по запросу
  • В памятку
Реверсивный переключатель FS 7 0016.0107 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
Регулятор скорости вращения STX 2,5 0157.1562 по запросу
  • В памятку
Регулятор скорости вращения, распределительный щит STSX 2,5 0157.1564 по запросу
  • В памятку
Реверсивный переключатель UWK 1 0157.0817 по запросу
  • В памятку
Регулятор скорости вращения, реверсивный переключатель STW 1 Выходной товар 0157.0813 по запросу
  • В памятку
5-ступенчатый трансформатор TRE 0,4-2 0157.0156 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управления TRE 1,6 S-2 0157.0162 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2 ESS 20 0157.0749 по запросу
  • В памятку
Термостат THR 10 Выходной товар 0157.0774 по запросу
  • В памятку
Термостат THR 10-1 0157.0191 по запросу
  • В памятку
Термостат TH 10 0157.0764 по запросу
  • В памятку
Термостат TH 16 0157.0748 по запросу
  • В памятку
Термостат THD 10 Выходной товар 0157.0775 по запросу
  • В памятку
Система регулирования температуры EAT 6 G/1 0157.0808 по запросу
  • В памятку
Система регулирования температуры EAT 6 TG Выходной товар 0157.0755 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Регулятор качества воздуха EAQ 10/1 Выходной товар 0157.0777 по запросу
  • В памятку
Регулятор скорости вращения ST 1 Больше не поставляется 0157.0810 по запросу
  • В памятку
Регулятор скорости вращения STU 1 Больше не поставляется 0157.0814 по запросу
  • В памятку
Регулятор скорости вращения, распределительный щит STS 2,5 Больше не поставляется 0157.0255 по запросу
  • В памятку
Система регулирования температуры, нагрузочная часть EALT 6 Больше не поставляется 0157.0756 по запросу
  • В памятку
Гигростат HY 10 AP Больше не поставляется 0157.0358 по запросу
  • В памятку
Гигростат HY 10 UP Больше не поставляется 0157.0357 по запросу
  • В памятку

Описание изделия

Описаниеизделия

EZS 25/4 D

Краткая информация

Осевой настенный вентилятор со стальным кольцевым настенным корпусом, DN250, однофазный

Описание изделия

Однофазное исполнение

  • Осевой настенный вентилятор со стальным кольцевым настенным корпусом, однофазное исполнение.

Краткое описание

  • Защитная решетка на стороне всасывания, защита от прикосновения согласно стандарту DIN EN ISO 13857.
  • 8-лопастная крыльчатка из армированного стекловолокном полиамида.
  • Термическая защита от перегрузки, серийная.
  • Вентиляторы соответствуют требованиям Европейского регламента по экодизайну (ЕС) № 327/2011, директивы 2009/125/EC.
  • Работа без вибрации благодаря динамически сбалансированной крыльчатке и двигателю (вал ротора) в соответствии с уровнем качества 6.3, стандарт DIN ISO 1940, часть 1.
  • Высокий КПД прибора вентиляции, практически бесшумная работа.
  • Длительный срок службы благодаря использованию высококачественных материалов, таких как малошумные подшипники.
  • Вентиляторы не требуют обслуживания.
  • Доступен реверсивный режим работы вентиляторов.
  • По запросу и за дополнительную плату возможны специальные исполнения в соответствии с требованиями заказчика.
  • Монтаж для приточной и вытяжной вентиляции возможен в любом положении.

Направление потока воздуха

  • Направление потока воздуха промаркировано.
  • Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Электродвигатель однофазного тока

  • Асинхронный двигатель.
  • Не подходит для транспортировки воздуха, насыщенного водяным паром.
  • Напряжение питания 230 В, 50 Гц.
  • Вентиляторы «... B»: конденсаторные двигатели с рабочим конденсатором на защитной решетке или в стенной втулке, степень защиты IP 55.
  • Вентиляторы «... D»: конденсаторные двигатели с рабочим конденсатором в клеммной коробке, степень защиты IP 54.
  • Вентиляторы «... E»: Электродвигатель с расщепленными полюсами, степень защиты IP 54.
  • Регулируемая скорость вращения. Исключение для типов EZQ 45/6 B и EZS 45/6 B.
  • Приборы можно бесступенчато регулировать с помощью опционального регулятора скорости вращения или ступенчато с помощью опционального 5-ступенчатого трансформатора.
  • С возможностью реверса. Исключение для вентиляторов с электродвигателями с расщепленными полюсами («... E").
  • Реверсивный режим работы: при нестандартном направлении потока воздуха объемный расход уменьшается прибл. на 35 %.
  • Термическая защита от перегрузки, серийная.

Электрическое присоединение

  • К клеммнику под крышкой двигателя.

Указания по безопасности

  • Перед вводом вентилятора в эксплуатацию необходимо обеспечить защиту от прикосновения к крыльчатке согласно стандарту DIN EN ISO 13857, например, с защитной решеткой SG от Maico.

Специальные исполнения

  • По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:
    • Специальные напряжения и частоты.
    • Однофазные двигатели с термоконтактами или терморезисторами, выведенными беспотенциально на клеммы.
    • С отверстиями для отвода конденсата.
    • Вентиляторы с повышенной защитой от коррозии.
    • Алюминиевые крыльчатки.
  • Информацию по временной эксплуатации при температуре ниже -20 °С можно получить по запросу.
  • Эксплуатация с преобразователями частоты в обязательном порядке согласовывается с заводом-производителем.
  • Выполнимость специального заказа подлежит проверке.

Содержание

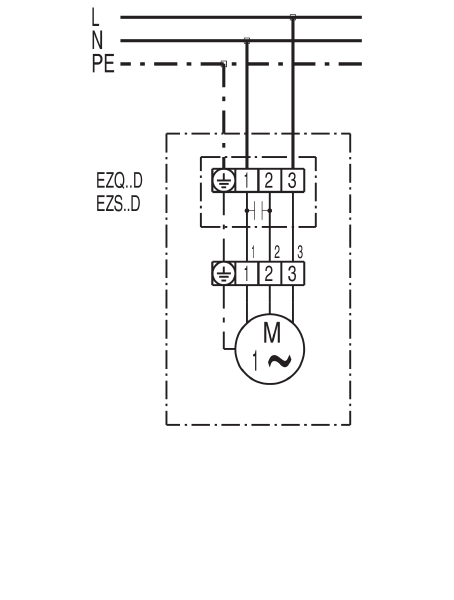

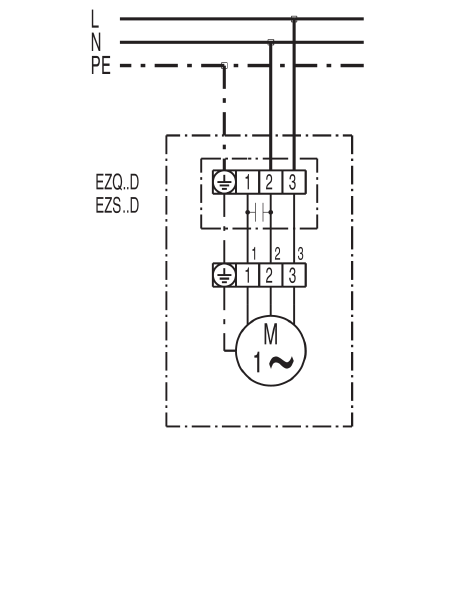

Схемы подключения

EZS 25/4 D - Схемы подключения
