Вентиляционный бокс

ESQ 31/4 K

Больше не поставляется
Номер артикула: 0080.0070
Шумоглушащий центробежный вентилятор для высоких температур, однофазный ток, DN 315
Примеры применения: Высокая температура до 180°C, Обдув рабочего места, Отсос на станках
Технический паспорт продукта
ESQ 31/4 K IM0013307.PNG Шумоглушащий центробежный вентилятор для высоких температур, однофазный ток, DN 315
Назад
  • В памятку
ESQ 25/4 K
DSQ 25/4 K
ESQ 31/4 K
DSQ 31/4 K
ESQ 35/4 K
DSQ 35/4 K
ESQ 40/4 K
DSQ 40/4 K
ESQ 45/4 K
DSQ 45/4 K
DSQ 45/6 K
DSQ 50/4 K
DSQ 50/6 K

Характеристика

ESQ 31/4 K - Характеристика

Габаритный чертеж

ESQ 31/4 K - Габаритный чертеж [мм]

Технические данные

ESQ 31/4 K - Технические данные

Артикул ESQ 31/4 K
Объёмный расход 2.000 м³/ч
Регулируемая скорость вращения ✔
Вид напряжения Однофазный ток
Напряжение питания 230 В
Сетевая частота 50 Гц
Номинальная мощность 120 Вт
РMax 120 Вт
Iном 1,2 А
Iмакс 1,2 А
Степень защиты IP 55
Тепловой класс F
Подключение к сети 3 x 1,5 мм2
Позиция вертикальный / горизонтальный
Материал корпуса Листовая сталь, оцинкованная
Вес 32,5 кг
Масса с упаковкой 35,45 кг
Поворотный вентилятор −
Номинальный диаметр 315 мм
Ширина 500 мм
Высота 600 мм
Глубина 555 мм
Ширина с упаковкой 595 мм
Высота с упаковкой 650 мм
Глубина с упаковкой 510 мм
Температура транспортирующих сред при номинальном потоке 180 °C
Температура транспортирующей среды при IMax 180 °C
Уровень звукового давления 46 дБ(А) / Расстояние 3 м, предпосылки свободного пространства
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799800705
Номер артикула 0080.0070

63 Гц

125 Гц

250 Гц

500 Гц

1 кГц

2 кГц

4 кГц

8 кГц

Всего

LWA2, высокий (дБ(А))

–

55

49

45

44

37

34

30

53

LWA5, высокий (дБ(А))

–

61

59

61

60

57

51

45

67

LWA6, высокий (дБ(А))

–

55

63

61

60

57

51

45

69

LWA2= Уровень звуковой мощности корпуса в дБ

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

LWA6= Уровень звуковой мощности для свободного выпуска в дБ

Принадлежности

ESQ 31/4 K - Принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Закрепительная манжета ELR 31 0092.0114 по запросу
  • В памятку
Трубный шумоглушитель RSR 31 Остающийся запас 0092.0319 по запросу
  • В памятку
Трубный шумоглушитель RSR 31/50 Остающийся запас 0092.0329 по запросу
  • В памятку
Трубный шумоглушитель RSR 31-1 0092.0599 по запросу
  • В памятку
Трубный шумоглушитель RSR 31/50-1 0092.0606 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
5-ступенчатый трансформатор TRE 1,6-2 0157.0158 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управления TRE 1,6 S-2 0157.0162 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2 ESS 20 0157.0749 по запросу
  • В памятку
Система регулирования температуры DTL 16 P 0157.0825 по запросу
  • В памятку
Канальный датчик FL 30 P 0157.0780 по запросу
  • В памятку
Комнатный датчик FR 30 P 0157.0781 по запросу
  • В памятку
Реле контроля потока воздуха LW 9-1 Новинка 0157.1707 по запросу
  • В памятку
Реле контроля потока воздуха LW 9 Больше не поставляется 0157.0779 по запросу
  • В памятку
Система регулирования температуры ETL 16 P Больше не поставляется 0157.0824 по запросу
  • В памятку

Описание изделия

Описаниеизделия

ESQ 31/4 K

Краткая информация

Шумоглушащий центробежный вентилятор для высоких температур, однофазный ток, DN 315

Описание изделия

Исполнение

  • Исполнение 230 В.
  • Скорость вращения регулируется с помощью трансформатора.
  • Заказчик должен обеспечить защиту двигателя от перегрузки (она необходимa согласно соответствующим нормам).

Характеристики

  • Боковая стенка с патрубком для вытяжного воздуха может монтироваться в 3 различных направлениях. Это позволяет выбирать различные варианты монтажа даже в неудобном месте установки
  • Компактные размеры.
  • Двигатель расположен вне воздушного потока.
  • Работает очень тихо благодаря отличной звукоизоляции.
  • С крыльчаткой с изогнутыми назад лопастями. Это обеспечивает оптимальный КПД и малые затраты на содержание.
  • Степень защиты IP 55.

Инструкции по монтажу

  • Монтаж внутри здания.
  • Монтажные опоры заранее установлены.
  • Боковая стенка с всасывающим патрубком зафиксирована. Боковая стенка с выпускным отверстием позволяет найти решение в самых разных ситуациях монтажа.
  • Стенка корпуса легко снимается.

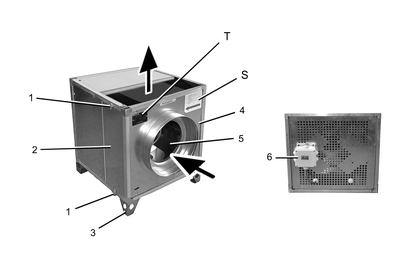

  1. Боковая стенка, съемная
  2. Блокировка
  3. Ножка
  4. Крыльчатка
  5. Всасывающий патрубок
  6. Клеммная коробка

S табличка с информацией о направлении вращения крыльчатки

T фирменная табличка

Электрическое подключение

  • Подключение к расположенной снаружи клеммной коробке.
