Реле контроля потока воздуха

LW 9-1

Новинка
Номер артикула: 0157.1707
Реле контроля потока воздуха с дистанционным датчиком, диапазон измерения от 1 м/с до 20 м/с, переключающий... больше информации

Технический паспорт продукта

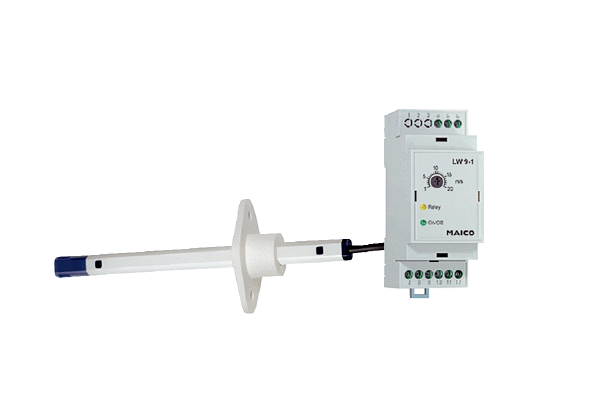

LW 9-1 IM0023892.PNG Реле контроля потока воздуха с дистанционным датчиком, диапазон измерения от 1 м/с до 20 м/с, переключающий контакт 230 V пер. тока (макс. 10 A, cos ϕ = 1)
Назад
  • В памятку
LW 9
LW 9-1

Характеристика

Габаритный чертеж

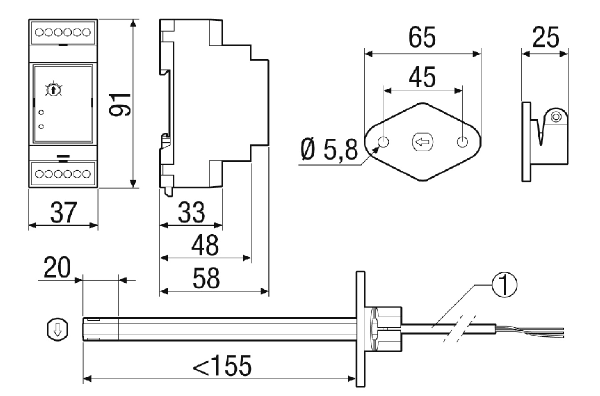

LW 9-1 - Габаритный чертеж [мм]

  1. Длина кабеля датчика: около 2,4 м

Технические данные

LW 9-1 - Технические данные

Артикул LW 9-1
Мин. скорость потока 1 м/с
Макс. скорость потока 20 м/с
Напряжение питания 230 В
Сетевая частота 50 Гц
Степень защиты IP 20
Место установки Канал
Материал корпуса PC / ABS
Цвет серого цвета
Вес 0,2 кг
Масса с упаковкой 0,33 кг
Гистерезис переключения 2,0 % EW
Ширина 36,5 мм
Высота 90 мм
Глубина 58 мм
Ширина с упаковкой 115 мм
Высота с упаковкой 295 мм
Глубина с упаковкой 70 мм
Температура транспортирующих сред при номинальном потоке 0 °C до 70 °C
Температура окружающей среды 0 °C до 60 °C
Макс. допустимый ток переключения 10 А / cos φ = 1, 230 В переменного тока
Упаковочный комплект 1 штук
Ассортимент D
GTIN (EAN) 4012799320142
Номер артикула 0157.1707

Принадлежности для

LW 9-1 - Принадлежности для

относится к специальным принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Электрокалорифер Для систем трубопроводов ERH, DRH - - -
Электрокалорифер с регулятором Для системы трубопроводов ERH R, DRH R - - -
Электрокалорифер Для системы каналов DHP - - -
Электрокалорифер Для системы каналов DHP - - -

относится к общим принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Осевой крышный вентилятор Осевые крышные вентиляторы EZD, DZD - - -
Шумоглушащий вентиляционный бокс Шумоглушащий вентиляционный бокс ESR -3 ЕС - - -
Центробежный трубный вентилятор ERR 10/1 0080.0270 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 10/1 S 0080.0271 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 12/1 0080.0272 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 16/1 0080.0273 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 16/1 S 0080.0274 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 20/1 0080.0275 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 25/1 0080.0277 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 31/1 0080.0278 по запросу
  • В памятку
Осевой настенный вентилятор Настенные вентиляторы EZQ/EZS, DZQ/DZS - - -
Осевой настенный вентилятор Осевые настенные вентиляторы DZQ - - -
Осевой внутристенный вентилятор Внутристенные вентиляторы EZF, DZF - - -
Осевой трубный вентилятор Трубные вентиляторы EZR, DZR - - -
Центробежный крышный вентилятор Центробежные крышные вентиляторы ERD, DRD - - -
Осевой крышный вентилятор Осевой крышный вентилятор DZD - - -
Центробежный трубный вентилятор Центробежный трубный вентилятор ERR N - - -
Вентиляционная система помещения aeronom WS 170 - - -
Канальный вентилятор Канальные вентиляторы EPK, DPK 500 × 300 - - -
Канальный вентилятор Канальные вентиляторы EPK, DPK 600 × 300 - - -
Канальный вентилятор Канальные вентиляторы EPK, DPK 600 × 350 - - -
Центральные приточно-вытяжные установки WS 120 Trio - - -
Центральные приточно-вытяжные установки WS 160 Flat - - -
Центральные приточно-вытяжные установки WS 170 maico@home - - -
Центральные приточно-вытяжные установки WS 300 Flat - - -
Центральные приточно-вытяжные установки WS 320 - - -
Центральные приточно-вытяжные установки WS 470 - - -
Осевой трубный вентилятор Осевые трубные вентиляторы EZR, DZR - - -
Осевой трубный вентилятор Трубные вентиляторы EZR, DZR - - -
Шумоглушащий вентиляционный бокс Шумоглушащий вентиляционный бокс ESR ЕС - - -
Шумоглушащий вентиляционный бокс Шумоглушащий вентиляционный бокс ESR -2 ЕС - - -
Центробежный трубный вентилятор ERR 10/1 EC Остающийся запас 0073.0566 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 15/1 EC Остающийся запас 0073.0568 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 20/1 EC Остающийся запас 0073.0570 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 25/1 EC Остающийся запас 0073.0571 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 31/1 EC 0073.0572 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 10/2 EC 0073.0583 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 12/2 EC 0073.0584 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 15/2 EC 0073.0585 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 16/2 EC 0073.0586 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 20/2 EC 0073.0587 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 25/2 EC 0073.0588 по запросу
  • В памятку
Центробежный канальный вентилятор DPK 22 EC 0086.0800 по запросу
  • В памятку
Центробежный канальный вентилятор DPK 31 EC 0086.0802 по запросу
  • В памятку
Шумоглушащий канальный вентилятор DSK 22 EC 0086.0801 по запросу
  • В памятку
Шумоглушащий канальный вентилятор DSK 31 EC 0086.0803 по запросу
  • В памятку
Шумоглушащий канальный вентилятор DSK 31-S EC Остающийся запас 0086.0805 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 20/1 S Больше не поставляется 0080.0276 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 31/1 S Больше не поставляется 0080.0279 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 35/1 Больше не поставляется 0080.0870 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 35/1 S Больше не поставляется 0080.0871 по запросу
  • В памятку
Центробежный трубный вентилятор ERR 12/1 EC Больше не поставляется 0073.0567 по запросу
  • В памятку
Центробежный канальный вентилятор DPK 31-S EC Больше не поставляется 0086.0804 по запросу
  • В памятку
Центральные приточно-вытяжные установки WS 150 R Больше не поставляется 0095.0057 по запросу
  • В памятку
Центральные приточно-вытяжные установки WS 150 L Больше не поставляется 0095.0058 по запросу
  • В памятку
Центральные приточно-вытяжные установки WS 250 Больше не поставляется 0095.0050 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 300 Больше не поставляется 0095.0078 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 400 Больше не поставляется 0095.0079 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 600 Больше не поставляется 0095.0080 по запросу
  • В памятку
Вентиляционная система помещения aeronom WRG 300 DC Больше не поставляется 0082.0048 по запросу
  • В памятку
Вентиляционная система помещения aeronom WRG 300 EC Больше не поставляется 0082.0060 по запросу
  • В памятку
Центральные приточно-вытяжные установки WRG 180 EC Больше не поставляется 0082.0059 по запросу
  • В памятку
Центральные приточно-вытяжные установки WRG 300 EC Больше не поставляется 0082.0062 по запросу
  • В памятку
Центральные приточно-вытяжные установки WRG 400 EC Больше не поставляется 0082.0063 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 12-2 Больше не поставляется 0080.0610 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 16-2 Больше не поставляется 0080.0611 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 20-2 Больше не поставляется 0080.0612 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 25-2 Больше не поставляется 0080.0613 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 Больше не поставляется 0080.0614 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 35-2 Больше не поставляется 0080.0615 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 40-2 Больше не поставляется 0080.0616 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 12-2 Больше не поставляется 0080.0056 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 16-2 Больше не поставляется 0080.0057 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 20-2 Больше не поставляется 0080.0058 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 25-2 Больше не поставляется 0080.0059 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 Больше не поставляется 0080.0060 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 12-2 S Больше не поставляется 0080.0617 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 16-2 S Больше не поставляется 0080.0618 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 20-2 S Больше не поставляется 0080.0619 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 25-2 S Больше не поставляется 0080.0620 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс ESR 31-2 S Больше не поставляется 0080.0621 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс DSR 35-2 S Больше не поставляется 0080.0622 по запросу
  • В памятку
Шумоглушащий вентиляционный бокс DSR 40-2 S Больше не поставляется 0080.0623 по запросу
  • В памятку
Вентиляционный бокс ESQ 25/4 Больше не поставляется 0080.0027 по запросу
  • В памятку
Вентиляционный бокс DSQ 25/4 Больше не поставляется 0080.0032 по запросу
  • В памятку
Вентиляционный бокс ESQ 31/4 Больше не поставляется 0080.0028 по запросу
  • В памятку
Вентиляционный бокс DSQ 31/4 Больше не поставляется 0080.0033 по запросу
  • В памятку
Вентиляционный бокс ESQ 35/4 Больше не поставляется 0080.0029 по запросу
  • В памятку
Вентиляционный бокс DSQ 35/4 Больше не поставляется 0080.0034 по запросу
  • В памятку
Вентиляционный бокс ESQ 40/4 Больше не поставляется 0080.0030 по запросу
  • В памятку
Вентиляционный бокс DSQ 40/4 Больше не поставляется 0080.0035 по запросу
  • В памятку
Вентиляционный бокс ESQ 25/4 K Больше не поставляется 0080.0069 по запросу
  • В памятку
Вентиляционный бокс DSQ 25/4 K Больше не поставляется 0080.0074 по запросу
  • В памятку
Вентиляционный бокс ESQ 31/4 K Больше не поставляется 0080.0070 по запросу
  • В памятку
Вентиляционный бокс DSQ 31/4 K Больше не поставляется 0080.0075 по запросу
  • В памятку
Вентиляционный бокс ESQ 35/4 K Больше не поставляется 0080.0071 по запросу
  • В памятку
Вентиляционный бокс DSQ 35/4 K Больше не поставляется 0080.0076 по запросу
  • В памятку
Вентиляционный бокс ESQ 40/4 K Больше не поставляется 0080.0072 по запросу
  • В памятку
Вентиляционный бокс DSQ 40/4 K Больше не поставляется 0080.0077 по запросу
  • В памятку
Канальный вентилятор EPK 22/4 B Больше не поставляется 0086.0651 по запросу
  • В памятку
Канальный вентилятор DPK 22/4 B Больше не поставляется 0086.0661 по запросу
  • В памятку
Шумоглушащий канальный вентилятор DSK 31/4 Больше не поставляется 0086.0645 по запросу
  • В памятку

Описание изделия

Описаниеизделия

LW 9-1

Краткая информация

Реле контроля потока воздуха с дистанционным датчиком, диапазон измерения от 1 м/с до 20 м/с, переключающий контакт 230 V пер. тока (макс. 10 A, cos ϕ = 1)

Описание изделия

  • Реле контроля потока воздуха для контроля минимального расхода в системах вентиляции.
  • Длина кабеля датчика: около 2,4 м.
  • Если провод датчика проложен в кабельном канале, то следует применять экранированные провода.
  • Датчик измеряет поток воздуха и сравнивает его с заданной величиной.
  • Управляющее устройство устанавливается в распределительных щитах или шкафах управления с монтажной рейкой 35 мм.

Содержание

Схемы подключения

LW 9-1 - Схемы подключения

Предыдущий - последующий

LW 9-1 - Предыдущий

Тип изделия Название Арт.№ Действие
Реле контроля потока воздуха LW 9 Больше не поставляется 0157.0779
