Краткая информация

Описание изделия

Примечание по заказу

• Заказ товара в качестве запасной части под следующим номером артикула: E040.2548.0900

Характеристики

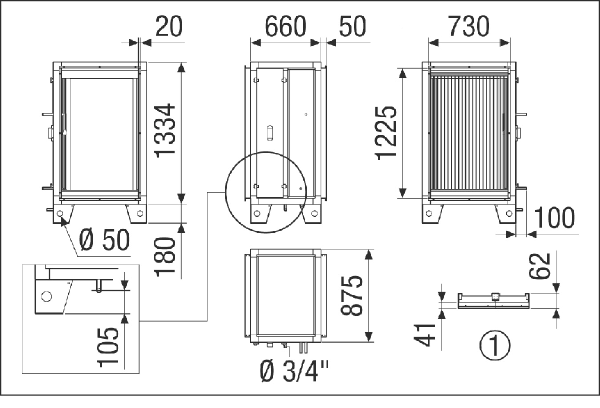

• Водяной регистр для донагрева и охлаждения, предназначенный для монтажа в горизонтальном приточном канале.
• Подходит для устройства RLT с таким же обозначением конструкции (MV45xx ч/В).
• Сторона подключения зависит от стороны подключения базового устройства RLT.

Корпус

• Цельный корпус в самонесущей рамочной конструкции.
• Конструкция корпуса состоит из алюминиевых профилей с терморазрывами, реализуемыми в виде полиамидных распорных деталей, вмонтированных в профиль (класс TB2 согласно EN 1886).
• Углы выполнены из армированного стекловолокном полиамида.
• Изоляция между двустенными панелями состоит из минеральной ваты 45 мм (70 кг/м³), обеспечивающей класс теплопроводности T2.
• Класс устройства A1 согласно DIN 4102 (негорючее).
• Наружные панели с порошковым покрытием RAL 7047.
• Внутренняя сторона: Оцинкованная листовая сталь.
• Гладкие внутренние поверхности.
• Электрические провода, проложенные в кабельных защитных трубах на распорках.
• Просторные смотровые отверстия обеспечивают легкий доступ к теплообменнику, каплеуловителю, поддону для конденсата и датчику температуры для проведения технического обслуживания.
• Конденсатный поддон из нержавеющей стали, все остальные встроенные детали изготовлены из оцинкованной стали, алюминия или нержавеющей стали и, таким образом, соответствуют гигиеническим требованиям VDI 6022.

Панели и люки для ревизии

• Панели с оптимизированными тепловыми мостами и ревизионные двери из оцинкованной стальной листа, с тепловой развязкой, с порошковым покрытием для особой защиты от коррозии.
• Двойная стенка панелей сэндвич-конструкции с внутри расположенной невоспламеняющейся минеральной ватой (толщина: 45 мм, плотность 70 кг/м³, класс строительного материала A1 по DIN 4102 (невоспламеняющийся)) для оптимальной звуко- и теплоизоляции.
• На стороне управления находится просторный люк для ревизии, обеспечивающий оптимальный доступ в соответствии с VDI 6022 и облегчающий доступ при проведении технического обслуживания.
• Ревизионная дверца оснащена уплотнением, адаптирующимся к давлению, для приспособления к условиям давления в приборе.

Покрытие

• Покрытие наружных панелей представляет собой устойчивое к УФ-излучению покрытие с порошковым покрытием цвета RAL 7047, которое обеспечивает особую защиту от коррозии.

Подключение к канализации

• Квадратные канальные соединения согласно техническим характеристикам.

Теплообменник

• Теплообменник изготовлен из алюминия, устойчивого к воздействию морской воды.
• Расстояние между ламелями составляет 2,8 мм, что превышает минимальные требования стандарта VDI 6022.
• Для беспрепятственного отвода конденсата теплообменник полностью встроен в поддон для конденсата.
• Жесткие линии подачи и возврата теплоносителя выведены на сторону обслуживания.
• Линия подачи расположена сверху и оснащена встроенным воздухоотводчиком.
• Линия возврата расположена снизу. Диаметр подключения указан в разделе "Технические данные".

Каплеуловитель

• Встроенный каплеуловитель с оптимизированным профилем ламелей для минимального сопротивления воздуху.
• Размещается вертикальный внутри поддона для конденсата.
• Устанавливается в направляющие и легко демонтируется для технического обслуживания.

Конденсатный поддон

• Гигиенически безупречный отвод конденсата в приборе благодаря лазерной сварке конденсатного поддона из нержавеющей стали.
• Диаметр присоединений ½“.
• Полностью размещается под теплообменником и каплеуловителем.

Электрические соединения

• 4-полюсная промышленная муфта (разъем) для подключения встроенного температурного датчика теплообменника к системе управления приточно-вытяжной установки RLT.
• Соответствующий разъем находится на соответствующем устройстве RLT.

Механические соединения

• Для соединения регистра догрева и модуля охлаждения с соответствующим устройством RLT на стороне входа воздуха корпуса регистра имеются 8 резьбовых болтов (M8), которые проходят через соответствующие направляющие на стороне выхода приточного воздуха соответствующего устройства RLT и с помощью шайбы и контргайки соединяют регистр с устройством RLT с точной подгонкой и герметичностью.
