Вентиляционная система помещения aeronom
WRG 300 DC
Больше не поставляетсяИзготовитель: MAICO

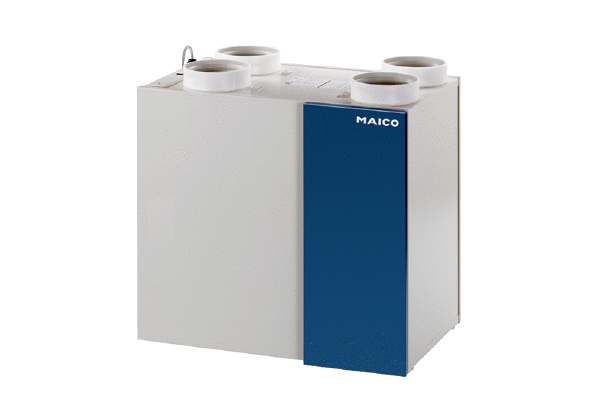

Компактная система вентиляции с эффективной рекуперацией тепла
Примеры применения: Дом с низким потреблением энергии
Технический паспорт продукта
Характеристика

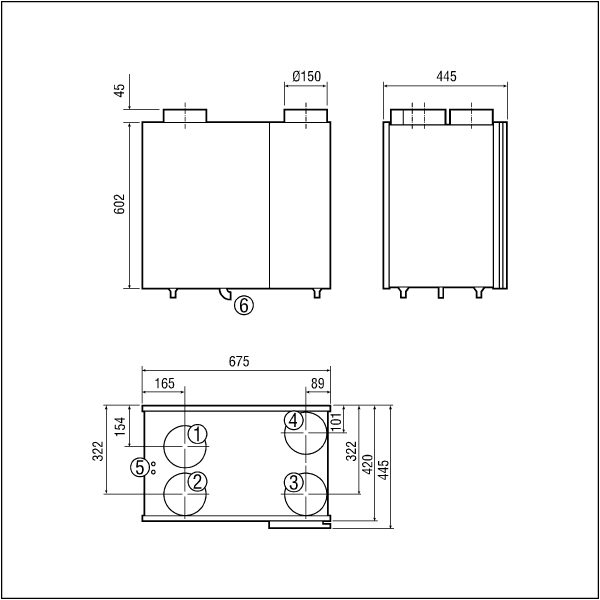

Габаритный чертеж
WRG 300 DC - Габаритный чертеж [mm]
- Приточный воздух
- Удаляемый воздух
- Вытяжной воздух
- Наружный воздух
- Электрическое подключение
- Подключение для конденсата
Технические данные
WRG 300 DC - Технические данные
Принадлежности
WRG 300 DC - Принадлежности
Специальные принадлежности
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Воздушный фильтр, запасной | WRF 300 DC | 0093.0023 | по запросу | |
| Вентиляционный контроллер | RLS 3 | 0157.0831 | по запросу | |
| Вентиляционный контроллер | RLS 2 F | 0157.0806 | по запросу | |
| Летняя кассета | SK 300 Plus Больше не поставляется | 0180.0924 | по запросу |
Общие принадлежности
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Ввод через крышу | DF | - | - | - |
| Крышная черепица | DP | - | - | - |
| Крепежная скоба | BS | - | - | - |
| Решетка защиты от дождя | RG | - | - | - |
| Крышная черепица | DP | - | - | - |
| Трубный шумоглушитель | RSR 15/50 Выходной товар | 0092.0323 | по запросу | |
| Трубный шумоглушитель | RSR 15/50-1 Новинка | 0092.0602 | по запросу | |
| Электрокалорифер | ERH 16-2 | 0082.0102 | по запросу | |
| Водяной калорифер | WRH 16-2 | 0082.0118 | по запросу | |
| Реле контроля потока воздуха | LW 9 | 0157.0779 | по запросу | |
| Регулятор качества воздуха | EAQ 10/1 Выходной товар | 0157.0777 | по запросу | |
| Заслонка | AP 150 Больше не поставляется | 0059.0952 | по запросу | |
| Наружная решётка | SG 15 Больше не поставляется | 0059.0904 | по запросу | |
| Воздушный фильтр | TFE 15 Больше не поставляется | 0149.0048 | по запросу | |
| DS 3 Больше не поставляется | 0157.0185 | по запросу |
Описание изделия
Описаниеизделия
Краткая информация
Компактная система вентиляции с эффективной рекуперацией теплаОписание изделия
Характеристики
- Значительная экономия энергии благодаря использованию двигателей постоянного тока.
- Со звукоизоляцией вентиляторов для малошумной работы.
- С автоматическим регулированием объемного расхода для поддержания неизменного количества воздуха.
- Внутренняя облицовка из термостойкой пластмассы, не гигроскопичная.
- Простая замена фильтров.
- С двумя встроенными фильтрами, замена фильтров возможна без инструментов.
- В самой верхней части прибора имеется 4 присоединения воздуховода DN 150.
Теплообменник
- Пластинчатый перекрестный противоточный теплообменник из пластмассы (PETG).
- Теплообменник можно легко вынуть после отвинчивания переднего фронта.
- Раздельные воздушные потоки – разделены пластинами теплообменника.
- Простая очистка теплообменника водой и нейтральными моющими средствами.
Защита от замораживания
- Защита от замораживания обеспечивает незамерзание теплообменника.
- Защита от замораживания выключает приточный вентилятор при низких температурах удаляемого воздуха.
- Системы рекуперации тепла, как правило, комбинируются с геотермическим теплообменником или электрическим нагревателем защиты от замораживания, для обеспечения бесперебойной работы при низких температурах. Кроме того геотермический теплообменник зимой гарантирует дополнительную теплопроизводительность, а летом холодопроизводительность.
WRG-вентилятор
- 2 центробежных вентилятора постоянного тока, по одному вентилятору для притока и вытяжки.
- Вентиляторы с радиальными крыльчатками с загнутыми вперед лопастями.
- 3 ступени вентиляции: 1 = Экономный режим, 2 = Нормальный режим, 3 = Высокий режим.
- Объемный расход на каждом уровне можно предварительно выбирать.
- Уровень 1: 50 / 80 / 115 / 125 м3/час.
- Ступень 2: 135 / 160 / 190 / 205 м3/час.
- Ступень 3: 225 / 260 м3/час.
Инструкции по монтажу
- С креплением для настенного монтажа, ножки для установки.
- Чтобы обеспечить доступ к отводу конденсата, необходим монтаж на стене или на подиуме.
- Крышки корпуса отвинчиваются.
- Предусмотреть установку шумоглушителей со стороны притока и вытяжки.
Электрическое подключение
- Прибор поставляется в собранном виде и готов к эксплуатации.
Отвод конденсата
- Отвод конденсата происходит на дне прибора. Отвод конденсата имеет внутреннюю резьбу 1/2" для подсоединения сифона.

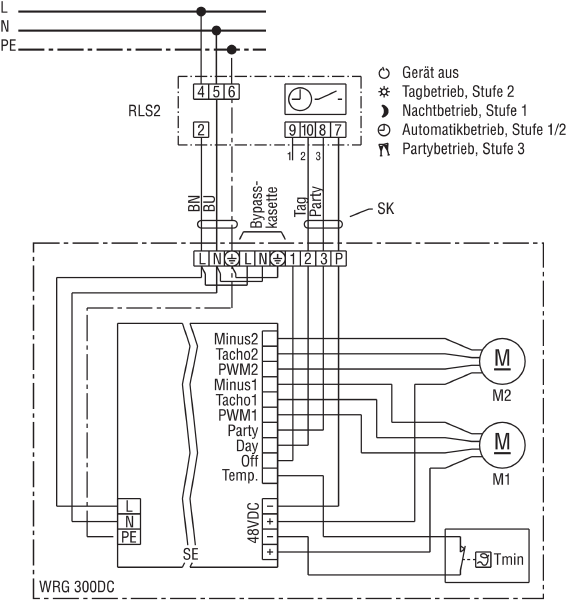

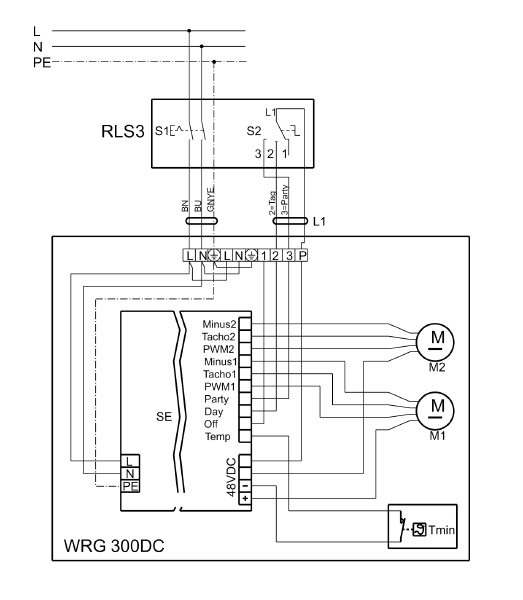

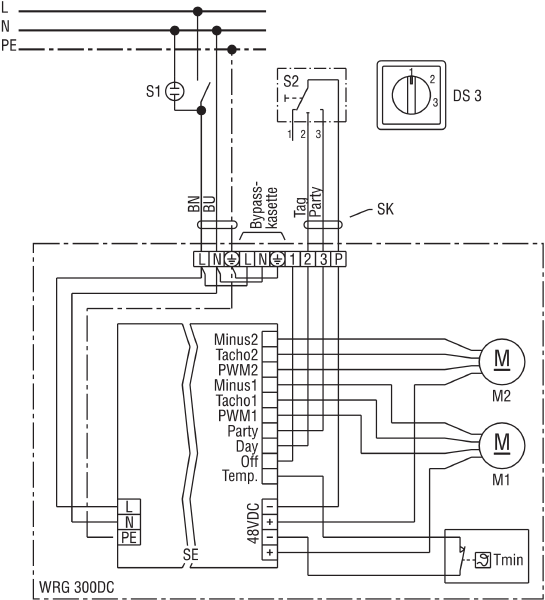

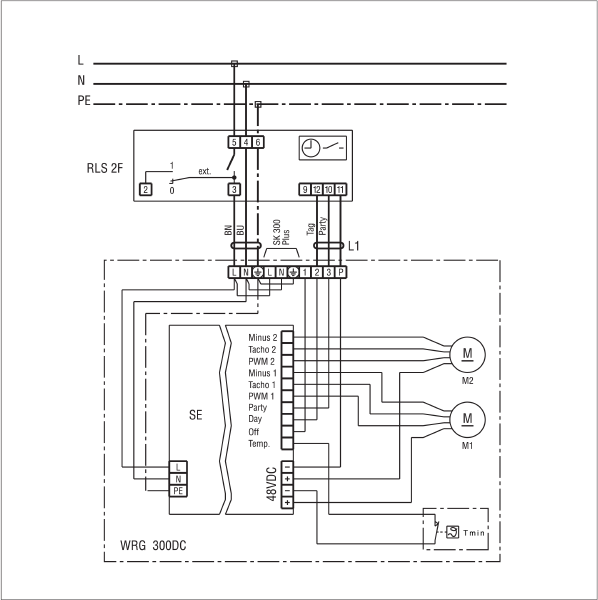

Схемы подключения
WRG 300 DC - Схемы подключения
