Краткая информация

Описание изделия

Исполнение «Байпас»

• Исполнение «Байпас» с калорифером предварительного нагрева, байпасом, звукоизолированным корпусом с дополнительной изоляцией и перекрестным противоточным теплообменником.
• Прибор в левом исполнении.
• Фильтр ISO Coarse 80 % (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 55 % (F7) в наружном воздухе.
• Запатентованный автоматический 100% байпас для пассивного охлаждения ночью в летний период с регулируемым ограничителем минимальной температуры приточного воздуха.

Краткое описание

• Централизованный, компактный, очень тихий бытовой вентиляционный прибор с рекуперацией тепла.
• Для контролируемой приточной и вытяжной вентиляции.
• Высокоэффективный вентиляционный прибор достигает класса энергоэффективности А.
• Идеально подходит для новостроек или отреставрированных объектов (например, квартир).
• Узкий вентиляционный прибор (ширина: 59,5 см) также идеально подходит для монтажа на кухне.
• Доступно кредитование KfW и земли Северный Рейн-Вестфалия.
• В объем поставки включен стенной держатель, что обеспечивает удобный и очень быстрый монтаж.
• Использование каскада фильтров (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) в наружном воздухе может увеличить срок службы фильтра.
• Все вентиляционные приборы оснащены современными перекрестными противоточными или энтальпийными теплообменниками с санитарно-эпидемиологическим заключением согласно VDI 6022, лист 1.
• Полное разделение вытяжного/приточного воздуха во всем устройстве. предотвращает нежелательную рециркуляцию воздуха, и, таким образом, передачу вирусов (например, коронавируса) и бактерий.
• Вентиляционный контроллер RLS 1 WR входит в объем поставки.
• Бытовой вентиляционный прибор можно контролировать в ПРИЛОЖЕНИИ (Maico@home).
• Стандартное USB-соединение для ввода в эксплуатацию, обновления для управления и обслуживания.
• Все приборы оснащены высокоэффективными вентиляторами с технологией EC.
• встроенное/автоматическое регулирование постоянства объемного расхода обеспечивает постоянное соблюдение заданного объемного расхода во всех рабочих условиях (например, загрязнение фильтра, установки воздушного клапана). Это также упрощает ввод в эксплуатацию / измерение объема воздуха на клапанах.
• Встроенный комбинированный датчик (влажности/температуры) в стандартной комплектации обеспечивает работу системы вентиляции с учетом текущих потребностей и интеллектуальную стратегию защиты от замерзания и осушения (защита от переувлажнения) в вытяжном воздухе.
• Все приборы также отличаются стратегией защиты от замораживания, адаптированной с учетом реальных потребностей.
• Доступны два входных контакта (12 и 230 В), например, для отключения/выключения с точки зрения технической безопасности.
• Разные входы/выходы позволяют подключать контроллер к другим инженерным системам здания, например, тепловому насосу.

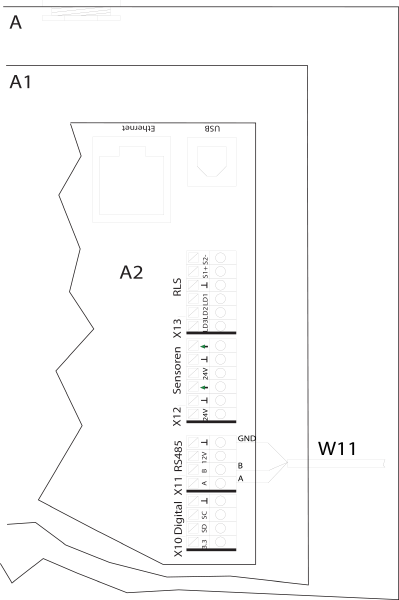

• Встроенный интерфейс MODBUS (TCP/IP и RTU) для интеграции в инженерные системы здания.
• Опциональный сменный модуль K-SM обеспечивает интеграцию в системы здания KNX.
• Опциональный сменный модуль E-SM обеспечивает интеграцию в системы EnOcean.
• Опциональные дополнительные платы ZP 1 и ZP 2 для поддержки расширенных функций, таких как «регулирование постоянного давления» вентиляторов EC, зонирующий клапан, соляной геотермический теплообменник (регулируемый насос), измерение перепада давления на фильтре.
• Максимальная адаптивность устройства благодаря широкому спектру вариантов оборудования/присоединения.
• Современная модульная технология прибора обеспечивает простое дооснащение (например, предварительный нагрев, байпас) и удобство в обслуживании и ремонте.

Корпус

• Корпус из листовой стали с порошковым покрытием.
• Цвет: обычный белый, типа RAL 9016.
• Звукоизолированный корпус с дополнительной изоляцией для приборов с байпасом «B».
• Возможна удобная замена фильтра без инструментов.
• Открывающаяся крышка корпуса оснащена быстродействующими запорами.
• Плотный внутренний корпус без тепловых мостов из термостойкого, звуко- и теплоизоляционного материала EPP (средняя толщина стенки: 42 мм).
• Корпус из вспененного полипропилена с очень хорошими гигиеническими/негигроскопическими свойствами.
• Материал прошел испытания Института гигиены воздуха в соответствии со стандартом VDI 6022.
• В корпус из вспененного полипропилена встроена ванна для конденсата.
• Поверхность устройства и внутренний корпус устройства легко поддаются очистке.
• Отвод конденсата (шланговое соединение 3/4" или сливная труба Ø 28 мм) на днище прибора.
• Подключение к сифону.

Фильтр

• На приборах WS 170 R/L и WS 170 RET/LET в вытяжном и наружном воздухе применяются фильтры ISO Coarse 80 % (G4).
• На приборах WS 170 KR/KL, WS 170 KRET/KLET, WS 170 KBR/KBL, WS 170 KBRET/KBLET ISO в вытяжном воздухе применяется фильтр Coarse 80 % (G4), а в наружном воздухе фильтр пыльцы ISO ePM1 55 % (F7).
• Опциональный каскад фильтров (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) в наружном воздухе может увеличить срок службы фильтра.
• Замена фильтра без инструментов.

Управление

• Готов к эксплуатации, с включателем/выключателем.
• В комплект поставки входит пульт управления RLS 1 WR, четыре ступени вентиляции, индикатор замены фильтра, индикатор неисправностей.

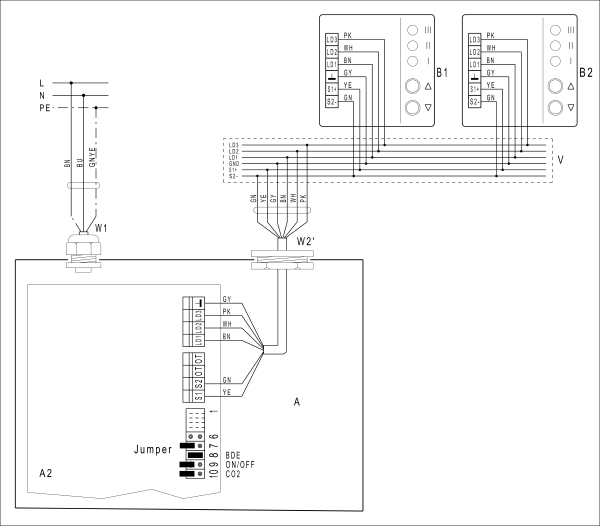

• Возможно параллельное подключение дополнительных пультов управления.
• Мобильное управление в ПРИЛОЖЕНИИ (Maico@home).
• Автоматический режим с учетом текущих потребностей / автоматический режим с управлением по времени
• Ручной режим / ВЫКЛ
• Экологический режим приточного воздуха или экологический режим вытяжного воздуха
• Запрос состояния фильтра, сообщения об ошибках
• Опциональный сенсорный пульт управления RLS T2 WS для установки следующего:
• 2 автоматических режима (по датчику / по времени)
• 4 ручных рабочих режима (ECO для вытяжного воздуха / ECO для приточного воздуха / РУЧНОЙ / ВЫКЛ.)
• возможен полный ввод в эксплуатацию рекуператоров.
• Опциональный дизайнерский пульт управления RLS G1 WS:
• ВКЛ./ВЫКЛ.
• 5 ступеней
• Автоматический режим работы
• Приточный воздух ECO, вытяжной воздух ECO
• Индикатор замены фильтра и неисправности
• USB-разъем для обслуживания / ввода в эксплуатацию — бесплатное ПО MAICO для ввода в эксплуатацию.
• Сетевое подключение через встроенный интерфейс LAN.
• Совместимость с системой «умный дом» (например, Loxone, через протокол Modbus TCP/IP).
• Интеграция с протоколом Modbus TCP/IP и RTU в стандартном исполнении.
• Опциональный сменный модуль KNX K-SM для интеграции в инженерные системы здания www.knx.org.
• Опциональный сменный модуль EnOcean E-SM для подключения вентиляционного прибора к "миру EnOcean" www.enocean-alliance.org.

Блок управления

• Регулирование объемного расхода с учетом потребности в серийном исполнении («решающее значение влажности»).
• Плавная корректировка объемного расхода по потребности.
• Встроенная функция защиты от переувлажнения.
• 3 датчика температуры наружного, вытяжного и приточного воздуха.
• 1 комбинированный датчик (температура и влажность) в патрубке для вытяжного воздуха.

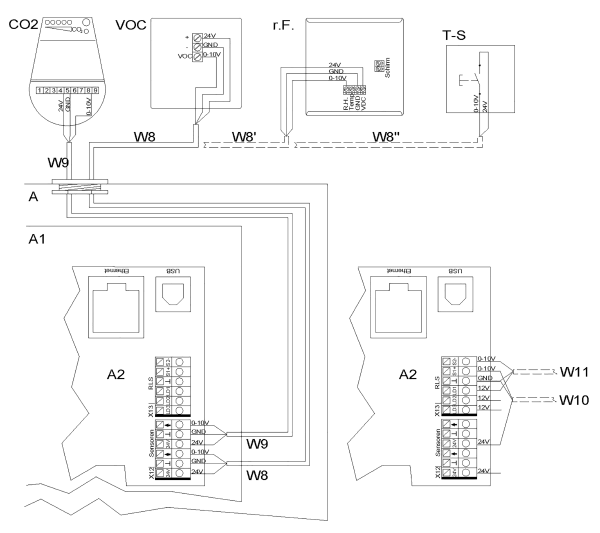

• Можно подключить до четырех внешних датчиков разных типов (углекислого газа, летучих органических соединений, влажности).
• Входы для безопасного отключения через контакт 12 В или 230 В (например, пожарный оповещатель, пожарная сигнализация, камин без перепада давления).
• Дополнительный кнопочный вход для включения ограниченной по времени интенсивной (форсированной) вентиляции.
• Возможность расширения с помощью опциональной дополнительной платы ZP 1 для управления:
• 3-ходовая заслонка (например, воздушный геотермический теплообменник)
• регулируемый насос (например, соляной геотермический теплообменник)
• воздушная заслонка в системе зональной регулировки
• коммутационный контакт для внешнего калорифера последующего нагрева
• Возможность расширения с помощью опциональной дополнительной платы ZP 2 для:
• постоянства давления вентиляторов ЕС
• контроля фильтра с контролем перепада давления
• Разные входы и выходы позволяют подключать пульт управления вентиляционного прибора к другим инженерным приборам, например, тепловому насосу.

Допуски и сертификаты

• Разрешение DiBt: все приборы WS 170 (исключение: WS 170 .. Вариант ET).
• Сертификат PHI: WS 170 KR, WS 170 KL, WS 170 KBR; WS 170 KBL.
• Протокол испытаний согласно стандарту DIN EN 13141-7.
• Сертификат швейцарской организации energie-cluster.ch.
• Санитарно-эпидемиологическое заключение на материал корпуса (EPP) и теплообменника.
• Регистрация в бюллетене TZWL.

Теплообменник/рекуперация тепла

• Высокоэффективный перекрестный противоточный теплообменник из пластмассы (PS).
• Рекуперация тепла до 95 процентов.
• Рекуперация влаги до 66 % (приборы ET).
• Санитарно-эпидемиологическое заключение (отсутствие бактерий, роста/передачи вирусов) согласно стандарту VDI 6022, лист 1.
• Теплообменник с антимикробной защитой можно мыть водой.
• Приборы с энтальпийными теплообменниками не требуют подсоединения слива конденсата.

Байпас

• Присутствует в вариантах устройства "B".
• Запатентованный автоматический 100% байпас для пассивного охлаждения ночью в летний период с регулируемым ограничителем минимальной температуры приточного воздуха.

Защита от замораживания

• Предотвращение замораживания теплообменника при низких температурах.
• Высокоэффективная функция защиты от замораживания в исполнении "K" с помощью регулируемого по потребности электрического калорифера предварительного нагрева PTC с модуляцией мощности.
• А для других исполнений, кроме "K", — с помощью отключения приточного вентиляторного блока.
• Рекомендация: другие исполнения, кроме "К", целесообразно комбинировать с рекуперацией тепла с помощью соляного теплообменника.

Вентиляторы

• Центробежные вентиляторы с загнутыми вперед лопатками для удаляемого или наружного воздуха.
• Энергоэффективные двигатели ЕС постоянного тока со встроенным регулятором постоянства объемного расхода.
• Возможность контроля постоянства давления благодаря опциональной дополнительной плате ZP 2.

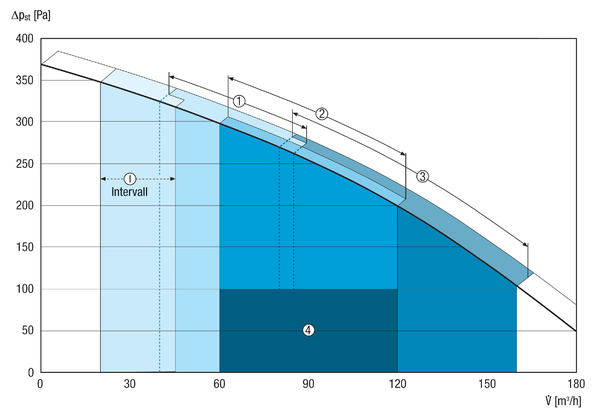

• Четыре ступени вентиляции для плавной настройки в диапазоне от 40 до 160 м³/ч.

Инструкции по монтажу

• В объем поставки включен стенной держатель, что обеспечивает удобный и очень быстрый монтаж.
• Крышка корпуса легко снимается благодаря удобным магнитным запорам.
• Предусмотреть установку шумоглушителей со стороны притока и вытяжки.
• Примечание: Приборы всех вариантов (например, "К") можно после установки переоборудовать с помощью опциональных компонентов, получив приборы других вариантов (например, "KRET").
