Quickbox

ESQ 40/4

Již nelze dodat
Typové číslo: 0080.0030
Výrobce: MAICO
Odhlučněný radiální ventilátor pro vnitřní montáž, jednofázový, DN 400
Příklady použití: Pracoviště, Odsávání pracoviště, Sklad, Dílna, Obytný prostor
Údaje k produktu
ESQ 40/4 IM0011157.PNG Odhlučněný radiální ventilátor pro vnitřní montáž, jednofázový, DN 400

Charakteristika

ESQ 40/4 - Charakteristika

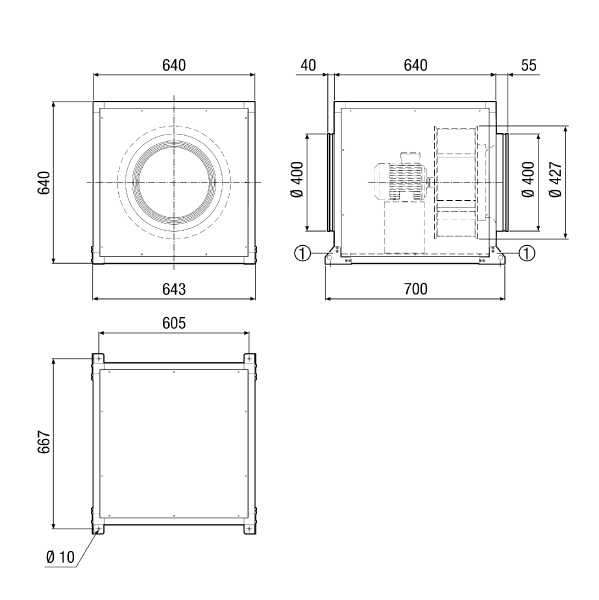

Výkres

ESQ 40/4 - Výkres [mm]

  1. Montážní úhelník a spojovací materiál součástí dodávky

Technické údaje

ESQ 40/4 - Technické údaje

Typ ESQ 40/4
Průtok 4.500 m³/h
Lze regulovat
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 550 W
PMax 550 W
IJmen 4,75 A
IMax 4,8 A
Druh krytí IP 55
Tepelná třída F
Síťový přívod 3 x 1,5 mm²
Montážní poloha svisle / vodorovně
Materiál pouzdra Ocelový plech, pozinkovaný
Hmotnost 52 kg
Hmotnost s obalem 52,37 kg
Ventilátor výklopný
Jmenovitá světlost 400 mm
Šířka 643 mm
Výška 640 mm
Hloubka 700 mm
Šířka s obalem 652 mm
Výška s obalem 642 mm
Hloubka s obalem 742 mm
Teplota média při jmenovitém proudu -20 °C až 50 °C
Teplota média při IMax -20 °C až 50 °C
Akustický tlak 49 dB(A) / Odstup 3 m, volné pole
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799800309
Typové číslo 0080.0030



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, vysoký (dB(A))

57

59

50

52

44

43

39

62

LWA5, vysoký (dB(A))

64

69

66

69

64

60

55

74

LWA6, vysoký (dB(A))

64

73

72

68

64

59

63

77

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

ESQ 40/4 - Příslušenství

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Spojovací manžeta ELR 40 Již nelze dodat 0092.0116 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typový popis

Výrobek-popis

ESQ 40/4

Krátká informace

Odhlučněný radiální ventilátor pro vnitřní montáž, jednofázový, DN 400

Typový popis

Provedení

  • 230 V-provedení.
  • Lze regulovat pomocí transformátoru.
  • Ochranu proti přetížení motoru nutno zajistit předem, je povinná.

Parametry

  • Boční stěna s výtlačným hrdlem může být instalována v 5 různých směrech. Vysoká variabilita při montáži zvláště v nevýhodných prostorových podmínkách.
  • Kompaktní rozměry.
  • Velmi tichý provoz díky vynikajícímu odhlučnění.
  • Sériově včetně předinstalovaného montážního úhelníku - jednodušší instalace.
  • Oběžné kolo s dozadu zahnutými lopatkami. To zajišťuje optimální účinnost a nízké náklady na provoz.
  • Z důvodu velkých odstupů mezi lopatkami oběžného kola nemá ventilátor sklony k zašpinění.
  • Druh krytí IP 55.

Montážní pokyny

  • Montáž uvnitř budovy.
  • Postranice se sacím hrdlem je napevno. Postranice s výtlačným hrdlem a uzavřené stěny jsou mezi sebou zaměnitelné. Z tohoto důvodu lze Quickbox přizpůsobit rozličným montážním podmínkám.
  • Libovolná provozní poloha.
  • Stěnu přístroje lze jednoduše demontovat.
  1. Postranice s výfukovým hrdlem
  2. Postranice, lze přišroubovat
  3. Postranice, lze odebrat
  4. Uzávěr
  5. Postranice s výfukovým hrdlem
  6. Oběžné kolo
  7. Kabelová vývodka
  8. Motor se svorkovnicí

S štítek s upozorněním o smyslu otáčení

T typový štítek

Elektrické připojení

  • Připojení v přiložené svorkovnici uvnitř.

Obsah

Schéma zapojení

ESQ 40/4 - Schéma zapojení
