Quickbox

DSQ 63/6

Již nelze dodat
Typové číslo: 0080.0041
Výrobce: MAICO
Odhlučněný radiální ventilátor pro vnitřní montáž, třífázový, DN 630
Příklady použití: Pracoviště, Odsávání pracoviště, Sklad, Dílna, Obytný prostor
Údaje k produktu
DSQ 63/6 IM0011157.PNG Odhlučněný radiální ventilátor pro vnitřní montáž, třífázový, DN 630

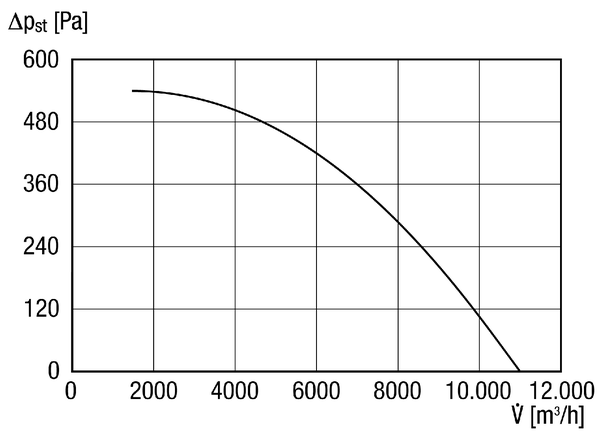

Charakteristika

DSQ 63/6 - Charakteristika

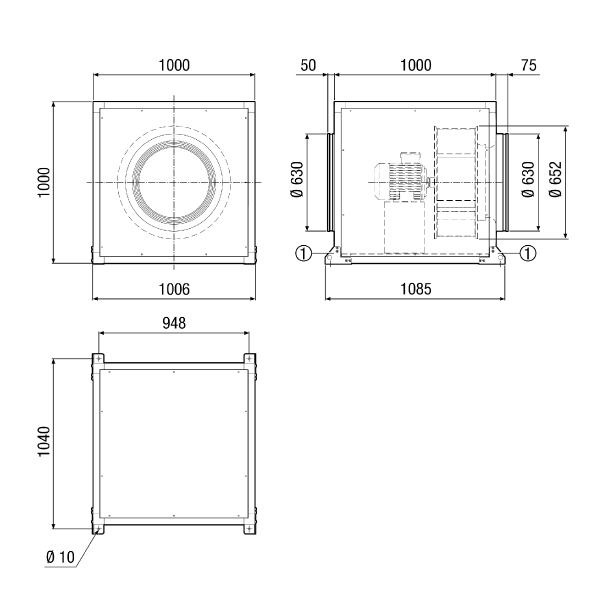

Výkres

DSQ 63/6 - Výkres [mm]

  1. Montážní úhelník a spojovací materiál součástí dodávky

Technické údaje

DSQ 63/6 - Technické údaje

Typ DSQ 63/6
Průtok 11.000 m³/h
Lze regulovat
Druh napětí Třífázový proud
Napájecí napětí 400 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 1.100 W
PMax 1.100 W
IJmen 3,4 A
IMax 3,4 A
Druh krytí IP 55
Tepelná třída F
Síťový přívod 5 x 1,5 mm²
Materiál pouzdra Ocelový plech, pozinkovaný
Hmotnost 132,5 kg
Hmotnost s obalem 146 kg
Ventilátor výklopný
Jmenovitá světlost 630 mm
Šířka s obalem 1.200 mm
Výška s obalem 1.135 mm
Hloubka s obalem 1.010 mm
Teplota média při jmenovitém proudu -20 °C až 50 °C
Teplota média při IMax -20 °C až 50 °C
Akustický tlak 52 dB(A) / Odstup 3 m, volné pole
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799800415
Typové číslo 0080.0041



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, vysoký (dB(A))

54

56

48

47

41

42

38

60

LWA5, vysoký (dB(A))

62

68

66

66

62

60

55

73

LWA6, vysoký (dB(A))

62

72

74

66

65

67

65

79

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

Typový popis

Výrobek-popis

DSQ 63/6

Krátká informace

Odhlučněný radiální ventilátor pro vnitřní montáž, třífázový, DN 630

Typový popis

Provedení

  • 400 V-provedení (3+PE).
  • Lze regulovat otáčky frekvenčním měničem MFU nebo transformátorem.
  • Ochranu proti přetížení motoru nutno zajistit předem, je povinná.

Parametry

  • Boční stěna s výtlačným hrdlem může být instalována v 5 různých směrech. Vysoká variabilita při montáži zvláště v nevýhodných prostorových podmínkách.
  • Kompaktní rozměry.
  • Velmi tichý provoz díky vynikajícímu odhlučnění.
  • Sériově včetně předinstalovaného montážního úhelníku - jednodušší instalace.
  • Oběžné kolo s dozadu zahnutými lopatkami. To zajišťuje optimální účinnost a nízké náklady na provoz.
  • Z důvodu velkých odstupů mezi lopatkami oběžného kola nemá ventilátor sklony k zašpinění.
  • Druh krytí IP 55.

Montážní pokyny

  • Montáž uvnitř budovy.
  • Postranice se sacím hrdlem je napevno. Postranice s výtlačným hrdlem a uzavřené stěny jsou mezi sebou zaměnitelné. Z tohoto důvodu lze Quickbox přizpůsobit rozličným montážním podmínkám.
  • Libovolná provozní poloha.
  • Stěnu přístroje lze jednoduše demontovat.
  1. Postranice s výfukovým hrdlem
  2. Postranice, lze přišroubovat
  3. Postranice, lze odebrat
  4. Uzávěr
  5. Postranice s výfukovým hrdlem
  6. Oběžné kolo
  7. Kabelová vývodka
  8. Motor se svorkovnicí

S štítek s upozorněním o smyslu otáčení

T typový štítek

Elektrické připojení

  • Připojení v přiložené svorkovnici uvnitř.

Obsah

Schéma zapojení

DSQ 63/6 - Schéma zapojení
