Quickbox

ESQ 45/4

Již nelze dodat
Typové číslo: 0080.0031
Výrobce: MAICO
Odhlučněný radiální ventilátor pro vnitřní montáž, jednofázový, DN 450
Příklady použití: Pracoviště, Odsávání pracoviště, Sklad, Dílna, Obytný prostor
Údaje k produktu
ESQ 45/4 IM0011157.PNG Odhlučněný radiální ventilátor pro vnitřní montáž, jednofázový, DN 450

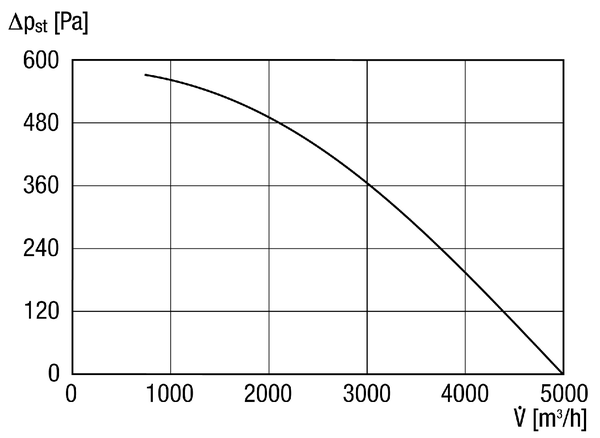

Charakteristika

ESQ 45/4 - Charakteristika

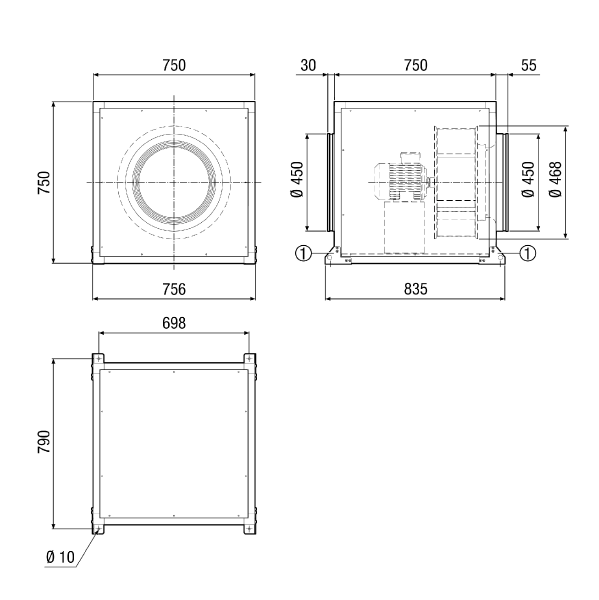

Výkres

ESQ 45/4 - Výkres [mm]

  1. Montážní úhelník a spojovací materiál součástí dodávky

Technické údaje

ESQ 45/4 - Technické údaje

Typ ESQ 45/4
Průtok 5.000 m³/h
Lze regulovat
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 750 W
PMax 750 W
IJmen 5,6 A
IMax 5,6 A
Druh krytí IP 55
Tepelná třída F
Síťový přívod 3 x 1,5 mm²
Materiál pouzdra Ocelový plech, pozinkovaný
Hmotnost 73 kg
Hmotnost s obalem 73 kg
Ventilátor výklopný
Jmenovitá světlost 450 mm
Šířka 756 mm
Výška 750 mm
Hloubka 835 mm
Šířka s obalem 865 mm
Výška s obalem 755 mm
Hloubka s obalem 755 mm
Teplota média při jmenovitém proudu -20 °C až 50 °C
Teplota média při IMax -20 °C až 50 °C
Akustický tlak 50 dB(A) / Odstup 3 m, volné pole
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799800316
Typové číslo 0080.0031



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, vysoký (dB(A))

57

60

55

59

48

47

42

65

LWA5, vysoký (dB(A))

64

70

72

76

69

65

60

79

LWA6, vysoký (dB(A))

64

72

74

81

75

74

71

84

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

ESQ 45/4 - Příslušenství

Obecné příslušenství

Typový popis

Výrobek-popis

ESQ 45/4

Krátká informace

Odhlučněný radiální ventilátor pro vnitřní montáž, jednofázový, DN 450

Typový popis

Provedení

  • 230 V-provedení.
  • Lze regulovat pomocí transformátoru.
  • Ochranu proti přetížení motoru nutno zajistit předem, je povinná.

Parametry

  • Boční stěna s výtlačným hrdlem může být instalována v 5 různých směrech. Vysoká variabilita při montáži zvláště v nevýhodných prostorových podmínkách.
  • Kompaktní rozměry.
  • Velmi tichý provoz díky vynikajícímu odhlučnění.
  • Sériově včetně předinstalovaného montážního úhelníku - jednodušší instalace.
  • Oběžné kolo s dozadu zahnutými lopatkami. To zajišťuje optimální účinnost a nízké náklady na provoz.
  • Z důvodu velkých odstupů mezi lopatkami oběžného kola nemá ventilátor sklony k zašpinění.
  • Druh krytí IP 55.

Montážní pokyny

  • Montáž uvnitř budovy.
  • Postranice se sacím hrdlem je napevno. Postranice s výtlačným hrdlem a uzavřené stěny jsou mezi sebou zaměnitelné. Z tohoto důvodu lze Quickbox přizpůsobit rozličným montážním podmínkám.
  • Libovolná provozní poloha.
  • Stěnu přístroje lze jednoduše demontovat.

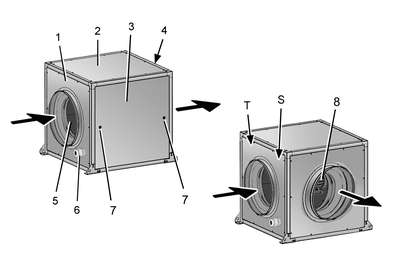

  1. Postranice s výfukovým hrdlem
  2. Postranice, lze přišroubovat
  3. Postranice, lze odebrat
  4. Uzávěr
  5. Postranice s výfukovým hrdlem
  6. Oběžné kolo
  7. Kabelová vývodka
  8. Motor se svorkovnicí

S štítek s upozorněním o smyslu otáčení

T typový štítek

Elektrické připojení

  • Připojení v přiložené svorkovnici uvnitř.

Obsah

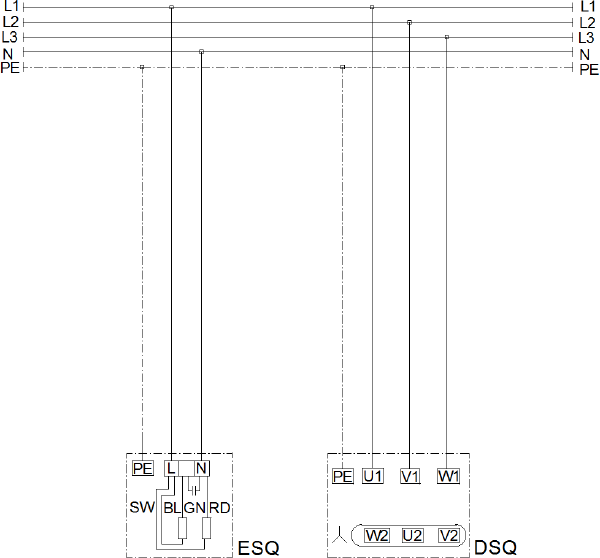

Schéma zapojení

ESQ 45/4 - Schéma zapojení
