Osiowy wentylator dachowy

EZD 35/4 B

Numer artykułu: 0087.0207
Producent: MAICO
Osiowy wentylator dachowy z poziomym wyrzutem powietrza, DN 355, prąd przemienny
Przykłady zastosowań: Zakład produkcyjny, Stanowisko pracy, Obiekt handlowy, Restauracja, Sala ekspozycyjna
Karta danych wyrobu
EZD 35/4 B IM0009965.PNG Osiowy wentylator dachowy z poziomym wyrzutem powietrza, DN 355, prąd przemienny

Charakterystyka

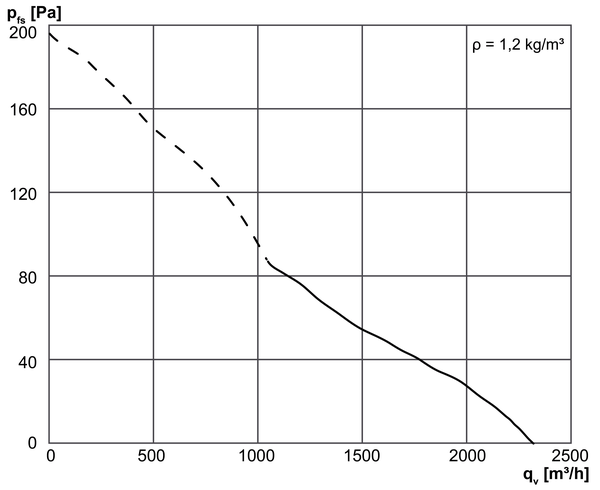

EZD 35/4 B - Charakterystyka

Rysunek wymiarowy

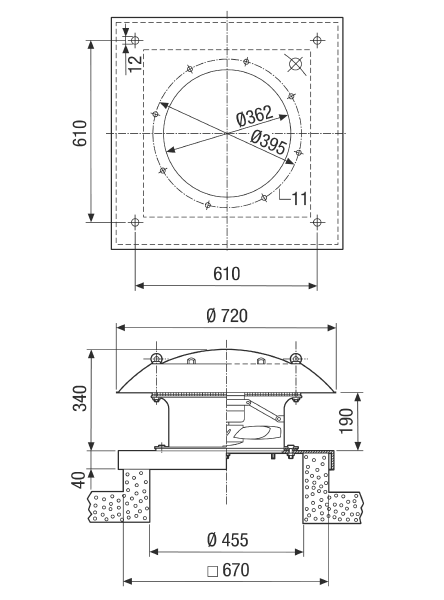

EZD 35/4 B - Rysunek wymiarowy [mm]

Dane Techniczne

EZD 35/4 B - Dane Techniczne

Artykuł EZD 35/4 B
Wydajność powietrza 2.280 m³/h
Wydajność tłoczeniaZnam. 1.330 m³/h / w opc. Współczynnik sprawności
Ciśnienie pfs, Znam. 65 Pa / w opc. Współczynnik sprawności
prędkość obrotowa nZnam. 1.450 1/min / w opc. Współczynnik sprawności
Prędkość obrotów 1.457 1/min
Typ wirnika osiowo
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 125 W / w opc. Współczynnik sprawności
INom 0,5 A / w opc. Współczynnik sprawności
IMax 0,65 A
Stopień ochrony IP 55
Klasa izolacji B
Miejsce montażu Dach
Pozycja montażowa pionowo
Materiał Blacha stalowa, cynkowana
Kolor srebrny
Ciężar 23,41 kg
Ciężar z opakowaniem 28 kg
Wielkość nominalna 355 mm
Szerokość 720 mm
wysokość 720 mm
Głębokość 380 mm
Szerokość z opakowaniem 790 mm
Wysokość z opakowaniem 790 mm
Głębokość z opakowaniem 425 mm
Temperatura powietrza przetłaczanego przy prądzie nominalnym -20 °C do 60 °C
Temperatura powietrza przetłaczanego przy IMax -20 °C do 60 °C
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799872078
Numer katalogowy 0087.0207
Artykuł EZD 35/4 B
Efektywność ogólna η 31,4 %
Kategoria pomiarowa C
Kategoria efektywności statyczna
Stopień efektywności N 43,6
Rok produkcji patrz tabliczka znamionowa
Nazwa producenta / urzędowy numer w rejestrze / miejsce filii producenta Maico Elektroapparate-Fabrik GmbH / Sąd Rejestrowy Freiburg, nr w rejestrze HRB 601233 / Villingen-Schwenningen
Nr kat. 0087.0207
PBEP / wydajność powietrzaBEP / Pfs, BEP 0,12 kW / 2.090 m³/h / 65 Pa
nBEP 1.455 1/min
Specyficzny stosunek ≈ 1
Informacje dotyczące demontażu i utylizacji patrz instrukcja montażu
Informacje dotyczące montażu, eksploatacji i utrzymania w należytym stanie patrz instrukcja montażu
Przedmioty użyte przy pomiarze efektywności, które nie są opisane przez kategorię pomiarową Wyznaczanie efektywności energetycznej bez kratki ochronnej i wyrzutni dachowej.
Poziom ciśnienia akustycznegoLWA7 78 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA7, S5 (dB(A))

44

58

67

73

73

72

67

57

75

LWA7= Poziom mocy akustycznej obudowy i wolnego wlotu w dB

Akcesoria

EZD 35/4 B - Akcesoria

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Klapa regulacyjna JRE 35 0151.0392 na żądanie
  • Do notatnika
Siłownik MS 8 0157.0760 na żądanie
  • Do notatnika
Siłownik MS 8 P 0157.0761 na żądanie
  • Do notatnika
Kratka ochronna, metalowa SG 35 0150.0117 na żądanie
  • Do notatnika
Kratka ochronna, tworzywo sztuczne SGK 35 0059.0164 na żądanie
  • Do notatnika
Złączka elastyczna ELA 35 0092.0268 na żądanie
  • Do notatnika
Złącze elastyczne EL 35 0092.0090 na żądanie
  • Do notatnika
Przeciwkołnierz GF 35 0056.0005 na żądanie
  • Do notatnika
Przeciwkołnierz z króćcem GS 35 0055.0171 na żądanie
  • Do notatnika
Dysza ssawna AD 35 0180.0622 na żądanie
  • Do notatnika
Cokół z tłumikiem akustycznym SD 35 0092.0341 na żądanie
  • Do notatnika
Wyłącznik główny, odłącznik serwisowy HS 3 0157.0736 na żądanie
  • Do notatnika
Przełącznik obrotowy DS 10 0157.0410 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów W 1 0157.0101 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów WU 1 0157.0102 na żądanie
  • Do notatnika
Stycznik US 16 T 0157.0769 na żądanie
  • Do notatnika
Regulator obrotów STX 1,5 0157.1561 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STSX 2,5 0157.1564 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów UWK 1 0157.0817 na żądanie
  • Do notatnika
Regulator obrotów, przełącznik kierunku obrotów STW 1 Produkt wycofywany 0157.0813 na żądanie
  • Do notatnika
Transformator 5-stopniowy TRE 1,6-2 0157.0158 na żądanie
  • Do notatnika
Transformator 5-stopniowy, szafa rozdzielcza TRE 1,6 S-2 0157.0162 na żądanie
  • Do notatnika
Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 ESS 20 0157.0749 na żądanie
  • Do notatnika
Termostat THR 10 Produkt wycofywany 0157.0774 na żądanie
  • Do notatnika
Termostat THR 10-1 0157.0191 na żądanie
  • Do notatnika
Termostat TH 10 0157.0764 na żądanie
  • Do notatnika
Termostat TH 16 0157.0748 na żądanie
  • Do notatnika
Termostat THD 10 Produkt wycofywany 0157.0775 na żądanie
  • Do notatnika
System regulacji temperatury EAT 6 G/1 0157.0808 na żądanie
  • Do notatnika
System regulacji temperatury EAT 6 TG Produkt wycofywany 0157.0755 na żądanie
  • Do notatnika
Czujnik przepływu powietrza LW 9 0157.0779 na żądanie
  • Do notatnika
Higrostat HY 230 0157.0126 na żądanie
  • Do notatnika
Higrostat HY 230 I 0157.0127 na żądanie
  • Do notatnika
Regulator jakości powietrza EAQ 10/1 Produkt wycofywany 0157.0777 na żądanie
  • Do notatnika
Podstawa dachowa dla dachu płaskiego SO 35 0093.0362 na żądanie
  • Do notatnika
Podstawa dachowa dla dachów płaskich, uchylna SOK 35 0093.0994 na żądanie
  • Do notatnika
Podstawa dachowa dla dachów spadzistych SDS 35 0093.0954 na żądanie
  • Do notatnika
Podstawa dachowa dla dachów falistych i trapezowych SOWT 35 0093.0987 na żądanie
  • Do notatnika
Króciec pośredni SZ 35 0092.0290 na żądanie
  • Do notatnika
Regulator obrotów ST 1 Produkt nie jest już dostępny 0157.0810 na żądanie
  • Do notatnika
Regulator obrotów STU 1 Produkt nie jest już dostępny 0157.0814 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STS 2,5 Produkt nie jest już dostępny 0157.0255 na żądanie
  • Do notatnika
System regulacji temperatury, moduł zasilacza EALT 6 Produkt nie jest już dostępny 0157.0756 na żądanie
  • Do notatnika
Higrostat HY 10 AP Produkt nie jest już dostępny 0157.0358 na żądanie
  • Do notatnika
Higrostat HY 10 UP Produkt nie jest już dostępny 0157.0357 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

EZD 35/4 B

krótki opis

Osiowy wentylator dachowy z poziomym wyrzutem powietrza, DN 355, prąd przemienny

Opis wyrobu

Krótki opis

  • Obudowa, płyta podstawowa, dysza dopływowa i osłona przeciwdeszczowa z ocynkowanej blachy stalowej.
  • Ocynkowana kratka ochronna po stronie wylotu, zabezpieczenie przed dotknięciem zgodne z DIN EN ISO 13857.
  • Stabilne zaczepy transportowe umożliwiają transport przy pomocy dźwigu.
  • 8-skrzydłowy wirnik z poliamidu zbrojonego włóknem szklanym.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe.
  • Wentylatory są zgodne z Rozporządzeniem Komisji (UE) Nr 327/2011 w sprawie wykonania dyrektywy 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu.
  • Praca bez wibracji dzięki dynamicznie wyważonemu wirnikowi i silnikowi (wał-wirnik), zgodnie z klasą jakości 6.3, DIN ISO 1940, część 1.
  • Wysoka sprawność po stronie wentylacyjnej, ciche odgłosy pracy.
  • Wydłużona trwałość dzięki materiałom o wysokiej jakości, takim jak cichobieżne łożyska kulkowe.
  • Wentylatory nie wymagają konserwacji.
  • Możliwa praca wentylatorów w trybie nawrotnym.
  • Możliwe są indywidualne wersje wykonania i dostawy na zamówienie klienta za dopłatą (niestandardowe wartości napięcia).
  • Możliwość przełączania odrębnym przełącznikiem na wentylację lub wyciąg powietrza (z wyjątkiem EZD ... E).

Kierunek przepływu powietrza

  • Kierunek przepływu powietrza jest oznaczony.
  • Standardowy tryb wywiewu, kierunek przepływu: powietrze wydmuchiwane przez silnik.

Silnik prądu przemiennego

  • Silnik asynchroniczny.
  • Napięcie znamionowe 230 V, 50 Hz.
  • Wentylatory "... B" i "... D": Silniki kondensatorowe z kondensatorem roboczym w skrzynce zaciskowej.
  • Wentylatory "... E": Silniki o biegunach dzielonych.
  • Stopień ochrony EZD... D i ... E IP 54.
  • Stopień ochrony EZD... B IP 55.
  • Z możliwością regulacji obrotów.
  • Urządzenia można bezstopniowo regulować opcjonalnymi regulatorami prędkości obrotowej albo stopniowo przełączać opcjonalnym transformatorem 5-stopniowym.
  • Możliwość pracy nawrotnej. Wyjątek: Wentylatory z silnikiem o biegunach dzielonych ("... E").
  • Tryb nawrotny: Natężenie przepływu zmniejsza się o ok. 35% przy anormalnym kierunku przepływu powietrza.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe.

Przyłącze elektryczne

  • Kabel przyłączeniowy o długości ok. 1,7 m.

Wskazówki dotyczące bezpieczeństwa

  • Wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z normą DIN EN ISO 13857, np. kratką ochronną MAICO SG.
  • Wymagana jest prawidłowa instalacja na stałe przy poziomej pozycji montażu, z trwale ułożonym elektrycznym przewodem doprowadzającym i prawidłowym prowadzeniem powietrza w szybie lub rurze.

Modele specjalne

  • Na żądanie i za dopłatą dostępne są następujące wersje specjalne:
    • Niestandardowe wartości napięcia i częstotliwości.
    • Wentylatory ze wzmocnionym zabezpieczeniem antykorozyjnym.
    • Skrzydła wirnika z aluminium.
  • Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
  • W przypadku eksploatacji z przemiennikami częstotliwości konieczne jest dokonanie uzgodnień z producentem.
  • W każdym przypadku konieczne jest sprawdzenie możliwości wykonania.

Spis treści

Schematy połączeń

EZD 35/4 B - Schematy połączeń

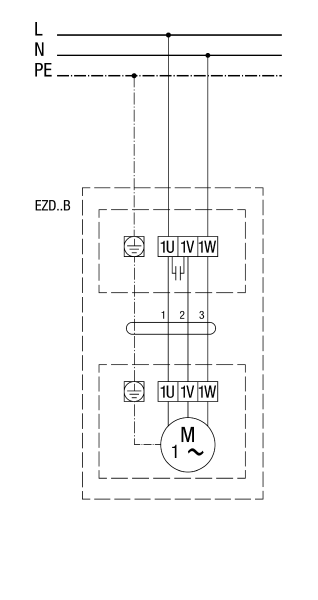

EZD..B Obroty w lewo (wyciąg powietrza) = standard

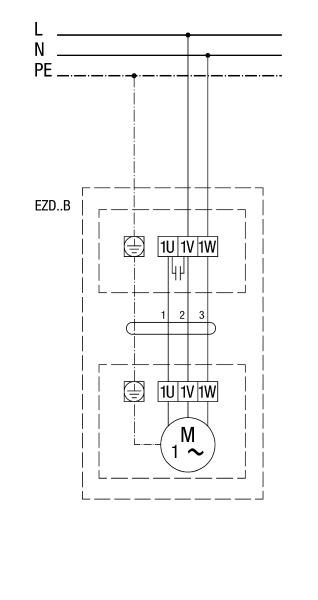

EZD..B Obroty w prawo (wentylacja)

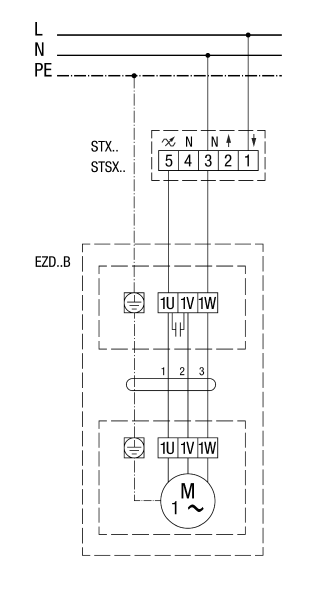

EZD ../.. B z regulatorem prędkości obrotowej STX../STTSX...

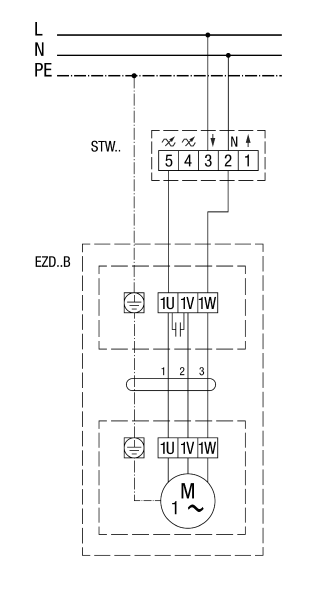

EZD ..B z regulatorem prędkości obrotowej STW

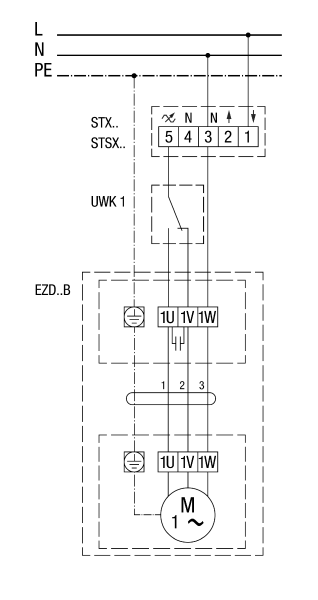

EZD ..B z regulatorem prędkości obrotowej STX/STSX.. i przełącznikiem kierunku obrotów UWK 1
