Odśrodkowy zewnętrzny wentylator ścienny

AWV 20 S

Numer artykułu: 0080.0999
Producent: MAICO
Zewnętrzny wentylator ścienny, DN 200, prąd przemienny
Przykłady zastosowań: Układ wyciągu powietrza dla maszyn, Stanowisko pracy, Obiekt handlowy, Siłownia, Kantyna
Karta danych wyrobu
AWV 20 S IM0009893.PNG Zewnętrzny wentylator ścienny, DN 200, prąd przemienny
Wstecz
  • Do notatnika
AWV 10
AWV 15
AWV 15 S
AWV 20
AWV 20 S

Charakterystyka

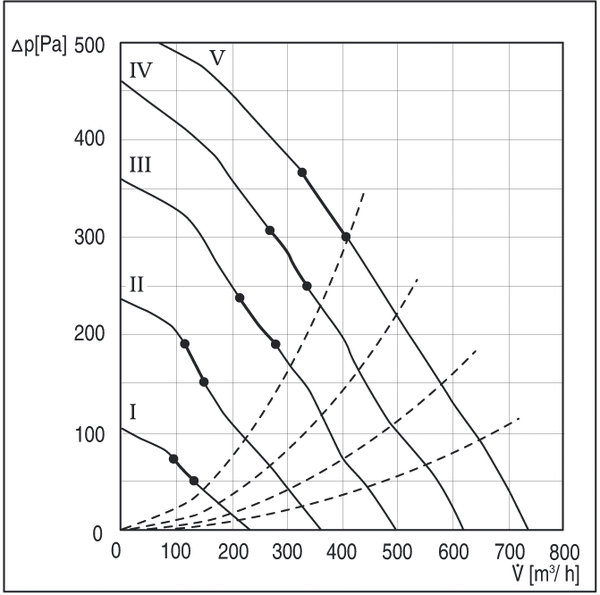

AWV 20 S - Charakterystyka

Rysunek wymiarowy

AWV 20 S - Rysunek wymiarowy [mm]

A: 360 mm
B: 450 mm
C: 116 mm
D: 155 mm
E: 198 mm
F: 180 mm
G: 180 mm

Dane Techniczne

AWV 20 S - Dane Techniczne

Artykuł AWV 20 S
Wydajność powietrza 740 m³/h
Prędkość obrotów 2.520 1/min
z możliwością regulacji obrotów ✔
Możliwość pracy nawrotnej −
SEC – wartość średnia -26 kWh/(m²*a)
Klasa efektywności energetycznej C
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 152 W
IMax 0,67 A
Stopień ochrony IP X4
Klasa izolacji B
Miejsce montażu Ściana zewnętrzna
Pozycja montażowa pionowo / poziomo
Materiał Blacha stalowa, cynkowana
Materiał obudowy Blacha stalowa, powlekana proszkowo
Ciężar 8,33 kg
Ciężar z opakowaniem 9,03 kg
Wielkość nominalna 200 mm
Szerokość 360 mm
wysokość 450 mm
Głębokość 155 mm
Szerokość z opakowaniem 375 mm
Wysokość z opakowaniem 470 mm
Głębokość z opakowaniem 180 mm
Temperatura powietrza przetłaczanego przy IMax -20 °C do 40 °C
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799809999
Numer katalogowy 0080.0999



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, S5 (dB(A))

–

–

–

–

–

–

–

–

77

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

Akcesoria

AWV 20 S - Akcesoria

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
System regulacji prędkości obrotowej DRS 0157.0188 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Rurowy tłumik akustyczny RSR 20 Pozycje resztkowe 0092.0316 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 20/50 Pozycje resztkowe 0092.0326 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 20-1 0092.0597 na żądanie
  • Do notatnika
Rurowy tłumik akustyczny RSR 20/50-1 0092.0604 na żądanie
  • Do notatnika
Filtr powietrza TFE 20-4 0149.0078 na żądanie
  • Do notatnika
Filtr powietrza TFE 20-7 0149.0053 na żądanie
  • Do notatnika
Regulator obrotów STX 1,5 0157.1561 na żądanie
  • Do notatnika
Transformator 5-stopniowy TRE 1,6-2 0157.0158 na żądanie
  • Do notatnika
Filtr powietrza TFE 20-5 Produkt nie jest już dostępny 0149.0062 na żądanie
  • Do notatnika
Regulator obrotów ST 1 Produkt nie jest już dostępny 0157.0810 na żądanie
  • Do notatnika
Regulator obrotów STU 1 Produkt nie jest już dostępny 0157.0814 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

AWV 20 S

krótki opis

Zewnętrzny wentylator ścienny, DN 200, prąd przemienny

Opis wyrobu

Cechy

  • Nawiew małych do średnich ilości powietrza przy wysokich oporach.
  • Idealny do renowacji i montażu w istniejących budynkach dzięki montażu zewnętrznemu.
  • Optymalna sprawność, niskie koszty utrzymania.
  • Wentylator odśrodkowy z tworzywa sztucznego, z łopatkami wygiętymi do tyłu.
  • Króćce przyłączeniowe od strony wlotu do montażu w przewodach wentylacyjnych.
  • Zintegrowana żaluzja.

silnik

  • Silnik kondensatorowy.
  • Z możliwością regulacji obrotów.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie seryjne.
  • Wytrzymały silnik z łożyskami kulkowymi, bezobsługowy.
  • Stopień ochrony IP X4 przy instalacji w przewodach wentylacyjnych z co najmniej 1 metrem odcinka rury od strony wlotu.

Wskazówki montażowe

  • Do montażu na ścianach zewnętrznych.

Wskazówki dotyczące bezpieczeństwa

  • W przypadku swobodnego zasysania wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika skrzydełkowego zgodne z DIN EN ISO 13857.

Spis treści

Schematy połączeń

AWV 20 S - Schematy połączeń
