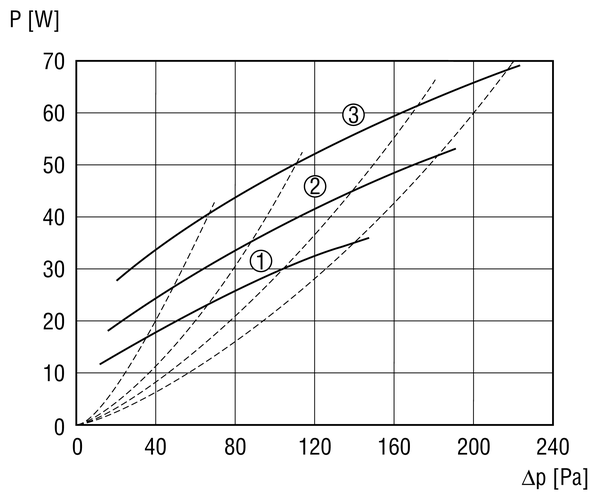

WS 150 R - Характеристика
- Ступень 1= 70 м3/ч
- Ступень 2 = 100 м3/ч
- Ступень 3 = 135 м3/ч
Центральные приточно-вытяжные установки

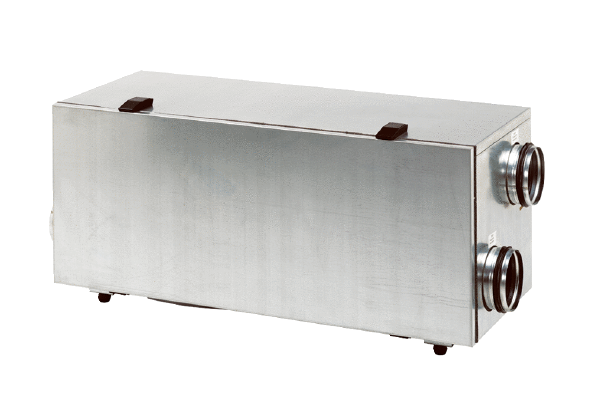

WS 150 R
Больше не поставляетсяИзготовитель: MAICO
Прибор централизованной вентиляции с очень эффективной рекуперацией тепла через перекрестный противоточный... больше информации
Примеры применения: Квартира, Дом с низким потреблением энергии, Коттедж, "Пассивный" дом
Технический паспорт продукта
Характеристика
Габаритный чертеж

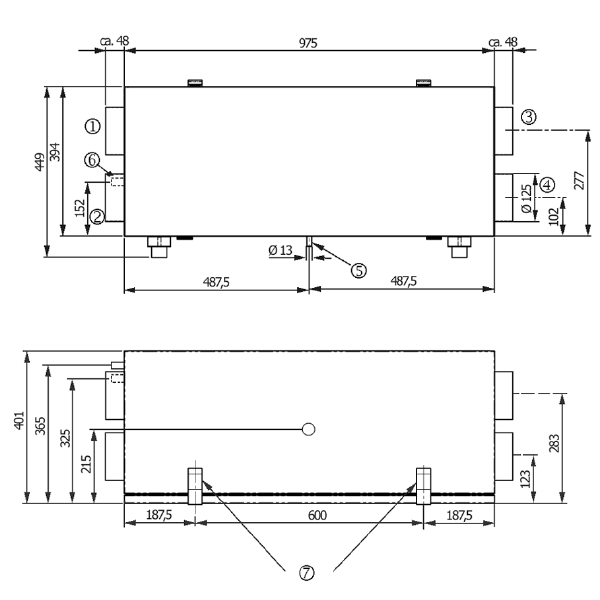

WS 150 R - Габаритный чертеж [mm]
- Наружный воздух
- Удаляемый воздух
- Вытяжной воздух
- Приточный воздух
- Отвод конденсата
- Электрические присоединения
- Заслонка
Технические данные
WS 150 R - Технические данные
Принадлежности / Запчасти
WS 150 R - Принадлежности / Запчасти
Специальные принадлежности
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Вставные соединители для труб | SVR 125 | 0055.0183 | по запросу | |
| Колено 45°, растянутое | B45-125 | 0055.0326 | по запросу | |
| Колено 90°, растянутое | B90-125 | 0055.0312 | по запросу | |
| Стенной держатель | WSK 150 Выходной товар | 0018.0458 | по запросу | |
| Воздушный фильтр, запасной | WSG 150 | 0093.0892 | по запросу | |
| Вентиляционный контроллер | RLS 3 | 0157.0831 | по запросу | |
| Вентиляционный контроллер | RLS 2 F | 0157.0806 | по запросу | |
| Летняя кассета | SK 150 | 0095.0151 | по запросу |
Общие принадлежности
Запчасти
| Тип изделия | Название | Арт.№ | Цена*(Евро) | Действие |
|---|---|---|---|---|
| Импульсный источник питания | SNT WSRB 150 | E157.0936.0100 | по запросу | |
| Датчик температуры | TF WSRB 1 | E157.0976.9001 | по запросу | |
| Дверной контактор | TS 1 | E157.1150.0000 | по запросу | |
| Дверной контактор | TS 2 | E157.0887.0000 | по запросу | |
| Вентилятор | V WSRB 150 | E156.0117.9000 | по запросу | |
| Теплообменник | WT WSRB 150 | E192.0400.9000 | по запросу |
Описание изделия
Описаниеизделия
WS 150 R
Краткая информация
Прибор централизованной вентиляции с очень эффективной рекуперацией тепла через перекрестный противоточный теплообменник, двигатели EC с регулированием для поддержания постоянного объемного расхода, линии приточного и вытяжного воздуха справа, 4 x DN 125, сертификат DIBT, 70-165 м³/ч, возможно подключение к KNXОписание изделия
Характеристики
- Автоматическое регулирование для поддержания объемного расхода воздуха на неизменном уровне.
- Значительная экономия энергии благодаря использованию двигателей постоянного тока.
- Корпус из оцинкованного стального листа с порошковым покрытием имеет сэндвич-конструкцию со слоем теплоизоляции.
- Цвет – светло-серый.
- Встроенная система фильтров с фильтром грубой очистки (G4) в наружном и в вытяжном воздухе. Возможна замена фильтра без инструментов.
- По два трубных присоединения воздуховода DN 125 с резиновым кольцевым уплотнением на боковых стенках прибора. Для непосредственного присоединения трубных шумоглушителей.
- Управление в жилом помещении с помощью пульта управления RLS 2 F.
- Пульт управления для переключения ступеней вентиляции, таймера и индикации загрязнения фильтров.
- Пульт управления не входит в объем поставки.
- Разрешение DIBT – Немецкого института строительной техники.
- Возможно подключение к системам KNX.
Теплообменник
- Перекрестный противоточный теплообменник из алюминия.
- Теплообменник легко вынимается для промывания водой.
Защита от замораживания
- Защита от замораживания посредством выключения приточного вентилятора.
- При замораживании теплообменника защита от замораживания выключает приточный вентилятор.
- Рекомендация: приборы с рекуперацией тепла целесообразно комбинировать с соляным геотермическим теплообменником.
Энергоэффективные вентиляторы
- 2 центробежных вентилятора постоянного тока, по одному вентилятору для притока и вытяжки.
- Настраивается 3 ступени вентиляции:
- 1 = пониженная вентиляция: 70, 85, 95, 105 м3/ч
- 2 = номинальная вентиляция: 85, 100, 120, 135 м3/ч
- 3 = интенсивная вентиляция: 120, 135, 150, 165 м3/ч
- Заводская настройка: 70 / 100 / 135 м3/ч.
Инструкции по монтажу
- Чтобы обеспечить доступ к отводу конденсата, необходим монтаж на стене или на подиуме.
- Лицевая панель откидывается после отпускания 2 быстрозажимных защелок.
- Для звукоизоляции корпус следует отделить звукопоглощающими пластинами.
Отвод конденсата
- Отвод конденсата происходит на дне прибора. Слив конденсата (внешняя резьба 3/4") имеет резьбу 1/2" для подсоединения трубки.
Схемы подключения

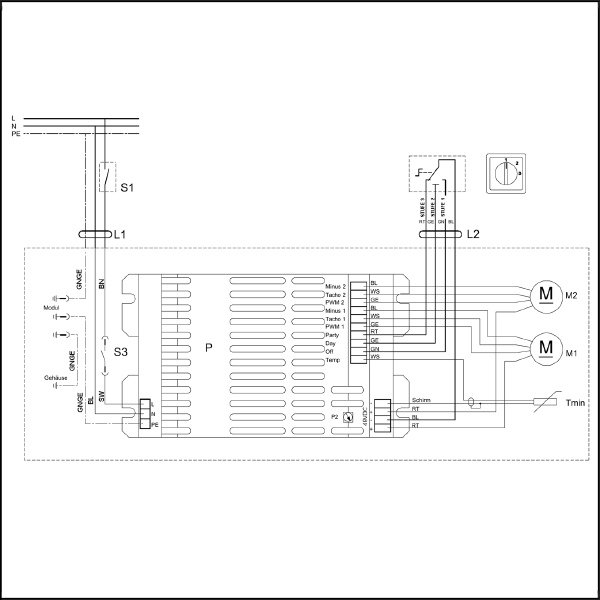

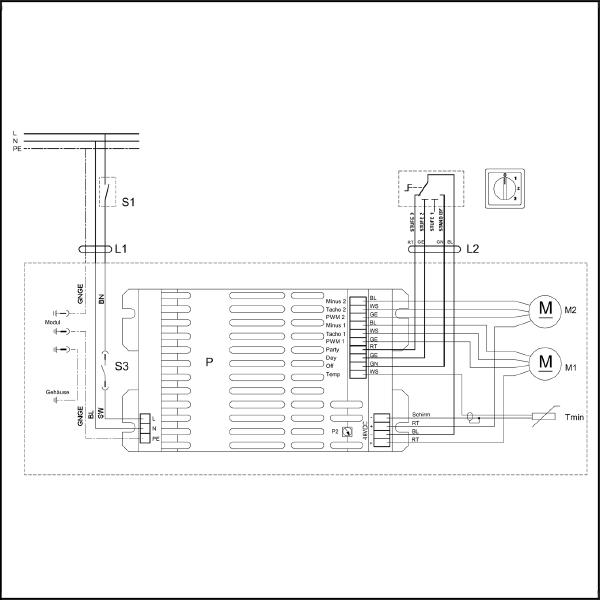

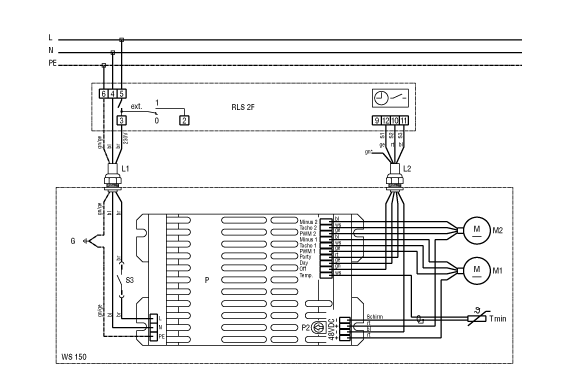

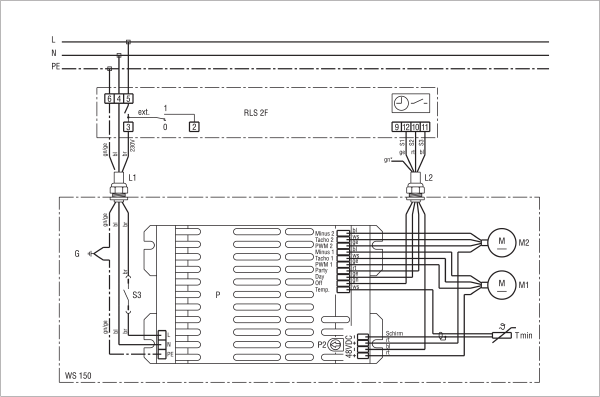

WS 150 R - Схемы подключения
Загрузки/видео
WS 150 R - Загрузки/видео
